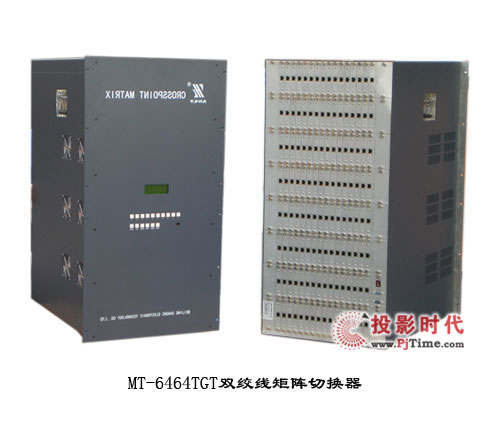

兆科双绞线矩阵切换器MT-6464TGT

进入“2010年度创新产品评选”投票

    兆科公司双绞线矩阵切换器MT-6464TGT，用于计算机图像信号的切换。其输入接口包括64个RJ45接口，输出端为64个RJ45接口。采用液晶屏显示操作和切换状态。使用面板开关可对矩阵进行切换操作，也可通过随机配备的控制软件，通过RS-232通信方式控制矩阵切换。本机有RS-232输入接口、输出接口，便于多机连接，通过设置设备地址，达到分址控制。设备地址范围是0-255。因此，最多可控制256台设备。本矩阵的64个RJ45接口需与双绞线发送器配合使用。

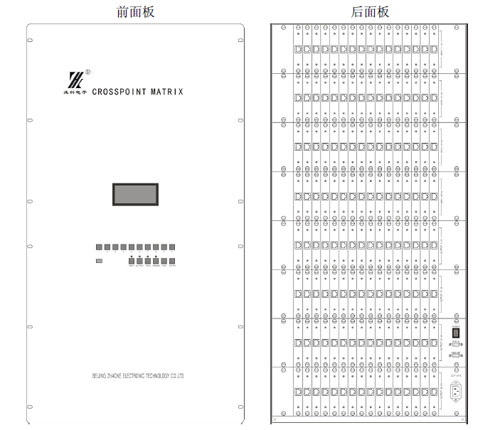

面板开关与接口功能

    前面板

    0~9 数字键： 用来操作时输入数字0~9 或由0~9 所构成的组合数；
    INPUT: 用来设定输入通道；
    OUTPUT: 用来设定输出通道；
    ENTER： 确认键，当进行某操作时用以确认所进行的操作并写入存储器或执行；
    ESC： 撤消键，用以撤消所进行的操作，闲置时按此键可显示输入、输出状态；
    PRESET： 预置键，想要预置某一操作时需先按此键；
    VIEW： 查看键，用以查看矩阵的基本状态信息；
    液晶屏： 用来显示操作的过程及查看的结果，使操作过程更简便、明朗，循环显示此时各通道的设定状况。

    后面板

    INPUT 输入接口，连接双绞线发送器的输出。
    OUTPUT 输出接口，连接显示设备。
    COM IN RS-232通信输入。连接控制计算机或其他控制设备。
    COM OUT RS-232通信输出。用于系统扩展。连接其他矩阵或受控设备。
    电源插座 连接220V/50HZ交流电源

    性能指标

•     输    入        ----------------------   64路    RJ45接口
•     输    出        ----------------------   64路    RJ45接口
•     RGB通道特性
•     带    宽        ----------------------   350MHZ
•     交叉串扰        ----------------------   -80dB
•     输入阻抗        ----------------------   75Ω
•     输出阻抗        ----------------------   75Ω
•     输入电平        ----------------------   峰值2.0Vp-p
•     增益            ----------------------   0dB
•     同步通道
•     输    入        ----------------------   TTL电平
•     输    出        ----------------------   TTL电平
•     同步极性        ----------------------   跟随输入
•     输入阻抗        ----------------------   47KΩ
•     输出阻抗        ----------------------   47Ω
