优特普VGA双绞线延长器UTP801AT/AR

进入“2010年度创新产品评选”投票

    优特普高清VGA双绞线音视频延长器—UTP801AT/R，它是一个具有长距离驱动能力的高品质音视频信号传输设备。通过单根超五类非屏蔽的双绞线同时把一路视频及音频信号远距离传输，传输后的视频效果没有重影、没有拖尾、画面清澈如初，线材好时可达500米。这套设备干扰抑制及抗电磁辐射能力较强，既可以在各种干扰情况较复杂的环境里使用，又不对外界产生电磁干扰，是相当环保的产品。

    产品特点：

    可将VGA视频和音频信号传输最远达500米

    支持VGA、SVGA、XGA、SXGA、WXGA、UXGA等信号

    实时视频音频同步传输，无延时，抗干扰强

    接收端设置对比度和亮度旋钮，进一步保证图像的清晰纯净

    使用单根非屏蔽双绞线（CAT-5、CAT-5E、CAT-6）传输一路音视频，成本低廉

    无需驱动程序，无需设置网络参数，使用安装简单方便

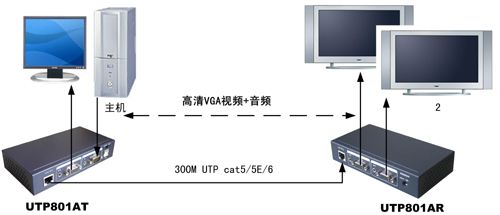

　　UTP801AT/AR连接示意图：

    这套产品提供1路本地输出和2路远端输出，中间利用单根双绞线无延迟的传输视频和音频信号，其中双绞线里面的3对线用于传输VGA视频信号，另外1对线用于传输音频信号，大大节约了工程布线成本，真正意义上做到了高效、节能、环保，符合当今社会发展的主题。

    VGA双绞线传输电磁干扰分析：

    复杂的环境加上周边由于其他电子设备的使用，电磁干扰往往比较严重。为了提高传输系统的稳定性，整个双绞线传输方案从传输介质、传输设备都通过全面的电磁兼容测试，同时加强了如下项目的性能，以提高在设备在复杂环境下的适应能力。

    防浪涌：Surge Immunity

    浪涌的范围包括间接雷击和切换瞬变两种。

    雷击：例如雷电击中户外线路，有大量电流流入外部线路或间接电阻，因而产生干扰电压；再如，雷电击中了附件物体，在其周围建立了电磁场，当户外线缆穿过电磁场时，在线路上感应出了电压和电流；

    切换瞬变：如变电所等场合和因开关动作而引起的干扰。如同一电网中，在靠近设备附近有一些较大型开关在跳动时所形成的干扰，或各种系统性的故障等。

    防静电：Electrostatic Discharge（ESD） Protection

    静电放电测试的目的是测试单个设备或系统的抗静电放电干扰的能力。静电指的是操作人员或物体接触设备时的放电。静电放电包括接触放电和空气放电两种。设备按照国际标准的要求，达到3级静电防护，防护电压可达8000V。

    高抗干扰：

    采用平衡传输方式，具备超强共模抑制能力，设备能在干扰较强的环境下工作。设备增强了工频磁场抗扰度的能力，适应的磁场强度达到50A/m。

    防震设计：

    传输设备内部电路采用紧凑的电路设计，选用脚位低的器件，防止震动给设备造成损害。接口采用RJ45接口防脱设计，保证了设备在运动的环境下可靠工作。

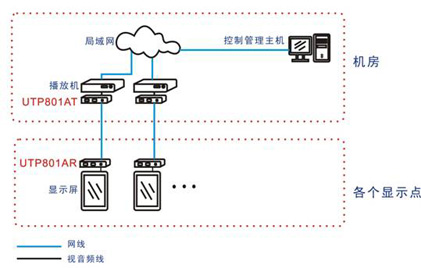

　　VGA传输工程图：
