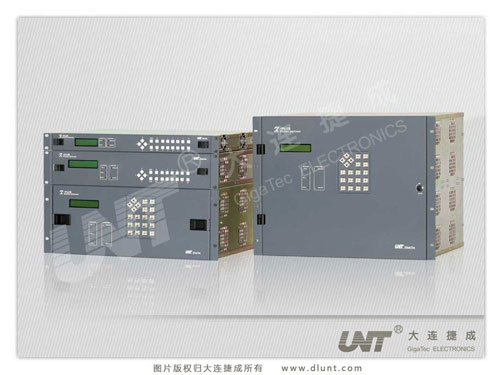

大连捷成X-PLUS 全规模、多格式混插矩阵

进入“2010年度创新产品评选”投票

    X-PLUS系列是一款可同时兼容大、中、小规模，并可灵活配置多种信号格式的全规模、多格式混插矩阵。该系列矩阵支持的信号格式包括CVBS、YUV、RGB、VGA、VGA+AUDIO、DVI、HDMI、SD-SDI、HD-SDI、DVB/ASI、AUDIO、AES/EBU、DS3、RS-232/422等，几乎涵盖了广电和AV行业所有视/音频信号格式及控制信号；具有多种控制接口：RS-232/422、TCP/IP、CAN、C-BUS；切换规模为4×4～128×128；机箱分别有1RU、2RU、4RU、8RU四种规格,支持各种信号的混插，配置方便灵活。

    该系列在系统结构上采用模块化设计，前、后插板式设计，方便灵活，用户在现有系统的基础上只通过选择切换模块的信号类型以及更改切换模块的数量，即可实现对现有设备的在线升级与扩容。

    该系列引入了交叉点板技术，即矩阵采用交叉点板、输入板和输出板配合使用的方式。因此，该系列矩阵的切换系统分为切换模块和交叉点板两种形式。切换规模小于32×32的一般采用切换模块的设计方式，32×32以上的矩阵一般采用交叉点板技术。四种机箱规格中，1RU机箱只能配置切换模块；2RU以上机箱（包括2RU机箱）既能配置切换模块又能配置交叉点板和I/O板，可根据用户需求灵活配置。

    该系列矩阵的前面板具有LCD液晶显示屏与控制按键，可作为本机控制面板直接对矩阵进行控制，亦可采用本公司生产的通用控制面板或矩阵控制软件对矩阵进行控制。

    该系列矩阵的控制系统可完成切换、查询、锁定、齐切等功能，系统控制采用冗余式配置，即可采用两个控制模块同时工作的方式，如果当前执行模块发生故障时，可手动/自动转入备用控制模块，确保系统的稳定性和可靠性。同时，矩阵兼容多种控制协议，便于适应多种应用场合。

    该系列矩阵具有可靠的供电系统和良好的风冷散热系统，均采用模块化的设计方式。该系列的四种机箱中，2RU以上（包括2RU）机箱都采用冗余式电源供电，1RU机箱为小规模矩阵，采用单电源供电；2RU以上机箱采用模块化的风冷组件进行风冷散热，可进行在线更换、升级，1RU机箱采用固定的风冷散热方式。

    本产品可广泛应用于广播电视、视频会议、监控等诸多领域。

技术特点：

    机箱规格：1RU、2RU、4RU、8RU

    切换规模：4×4～128×128

    信号格式：CVBS、YUV、RGB、VGA、VGA+AUDIO、DVI、HDMI、SD-SDI、HD-SDI、DVB/ASI、AUDIO、AES/EBU、DS3、RS-232/422

    支持光纤接口

    前、后组合式插板技术，方便维护与扩容

    引用交叉点板技术，实现了小体积、大规模切换

    自带本机控制面板，控制方便

    前面板有各种系统工作状态的指示灯，便于管控

    支持各种信号格式的切换模块、交叉点板和I/O板的混插

    电源模块、控制模块均采用冗余热备份模式，保证矩阵工作的稳定性、可靠性

    内置风冷系统，确保系统良好散热

    多个机箱可通过NODE-BUS总线级联，组成更大规模矩阵

    双REF外同步参考，支持场消隐期切换

    控制方式采用C-BUS、CAN、TCP/IP、RS-232/422
