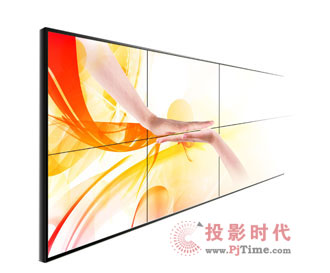

创维群欣一体化数字智能超窄边液晶拼接

进入“2010年度创新产品评选”投票

    一体化数字智能超窄边液晶拼接是创维群欣安防推出的又一款液晶智能拼接产品，它与传统的液晶拼接相比是使用的液晶面板拼接缝隙更小（最窄边框处为2.4MM），采用内嵌入式智能图像拼接控制模块。功能更强大，操作更方便，实用性更灵活。

    其原理就是利用安装在控制端电脑上的图像拼接控制软件发出的控制协议指令，通过RS485通讯方式将指令传输到图像控制器的中央命令控制系统，进行快速分析处理，并迅速传输给每一个拼接单元之间连接的RS485通信模块，来对每一个拼接单元发出指令，指定每一个需要参与大画面组合的拼接单元的图像进行相对应的实时准确放大或缩小，从而实现多个显示单元组合拼接而成的大画面。而由于该方案是通过核心控制软件及嵌入在每一个拼接单元里的高速图像数字处理模块来实现的图像智能拼接，同时采用的是工业级的超窄边高亮度液晶面板，所以，我们称作是一体化数字智能超窄边液晶拼接。该液晶拼接控制系统主要由智能液晶拼接单元模块、超窄边液晶面板以及图像通讯控制模块构成。具有软件操作简单、系统稳定可靠、拼接画面清晰流畅的特点。

产品特点：

    超窄边液晶拼接单元

    1） 超窄边框超薄超轻设计, 创维46寸超窄边液晶拼接采用工业级的DID-TFT液晶面板，边框最窄边处小于2.4MM，厚度小于6CM，大大提高安装调试的效率。

    2） 采用高亮度、高对比度、高色域处理技术, 相对普通液晶屏，工业级的DID液晶面板亮度达到700cd/m2，对比度3000 ：1，图像色彩靓丽、还原性更好、层次感更突出。

    3） 采用最新的色彩校正技术及独特的宽视角处理技术,可视角度达到178度，对动、静态图像画面处理更具专业性，使得画质清晰、逼真，视角更宽阔。

    4） 最新创维第三代V12数字高速图像处理技术，应用先进的数字高速图像处理技术，视频带宽高达500MHZ，运算实时分割放大输入图像信号，在多倍分割放大处理的单屏画面上，彻底解决模/数之间转换带来的锯齿及马赛克现象，拼接画面清晰流畅，色彩鲜艳逼真。

    5） 最新3D高画质图像数字处理技术,即3D数字梳状滤波和3D数字图像降噪技术，大大消除图像细节的杂波干扰、边缘锯齿现象。

    6） 最新智能自动消残影技术,自动消残影技术的应用可有效防止液晶屏被灼伤，以延长液晶屏的使用寿命。该功能可自动识别输入图像的静止或运动情况，来判断当前屏幕所显示画面的动与静，及时发出命令使得显示在屏幕上的静止画面在水平方向上产生一定幅度的相位位移，从而消除在静止画面时液晶分子容易被损伤的情况，有效延长液晶屏的使用寿命。

    7） 超窄边液晶拼接墙的结构，采用模块化设计，有机柜式和壁挂式两种，安装方式操作简单，易于安装。

    图像拼接控制器

    1）最新高速数字阵列切换及扩展技术,采用并行高速图形处理技术，实现了多路信号的统一处理，处理效率高。最高支持多达64路的VGA信号实时显示及64路复合视频实时显示与迭加，满足客户的任意拼接组合扩展。

    2）CBD动态公共显示区域技术,有效地解决了显示带宽和高画质图像清晰度之间的矛盾问题，从而实现拼接画面的漫游、迭加、拉伸、缩放功能。

    3）采用基于LVDS差分传送技术，增强抗干扰能力,即并行高速总线连接技术，上位控制端发出命令后，系统能在1微秒时间内，切换信号到命令指定的通道，实现快速响应；采用基于LVDS差分传送技术，能有效提高系统抗干扰能力，外部干扰对信号的影响降到了最低，并且，抗干扰能力随频率提高而提升。

    4）断电前状态记忆功能, 通过控制软件的提前设置，能在现场断电的情况下，能自动记忆设备关机前的工作模式状态。

    控制软件

    1）人性化软件操作界面功能,系统管理软件平台基于Windows 2000/NT/XP中文操作系统，支持Windows的各种应用，采用专用的Skyworth智慧型控制软件，无需数据库支持，不需安装数据库引擎，方便维护、备份等系统管理，人性化操作界面，易懂、易操作。

    2） 智能化拼接缝隙图像补偿、图形调整功能,可在控制端对LCD拼接时的缝隙进行屏幕数据补偿、几何修正、任意调整图像重显率，满足用户的个性化需求。

    3）拼接单元实时控制功能,控制软件通过RS232（RJ485）通讯接口与各拼接单元的通信连接，可对各显示单元进行实时控制，调整各显示单元的亮度、对比度及色温，调整后参数自动保存，从而保证整个拼接屏幕色彩的一致性和亮度的均匀性，并设有参数恢复出厂设置功能。

    4）瞬时图像静像功能,通过操作软件界面的静像按钮，可快速冻结当前状态的图像画面，以便于及时观看现场发生的情况细节。

    5）开放式软件设计，可提供软件开发包，支持二次开发,满足用户的个性化特殊需求。

产品主要技术参数

    超窄边拼接单元

    1）分辨率1366X768  显示比例16:9

    2) 拼接缝隙：≤6.7mm

    3) 亮度700CD/m2  对比度：3000：1

    4) 可视角度：178度，响应时间：8ms

    5）输入接口：2路BNC视频输入、输出；1；1路HDMI全高清数字接口输入（1080P、60HZ）；1路YPBPR模拟分量接口输入； 1路VGA模拟输入接口；

    6）通讯接口：RJ485环路输入\输出

    7）带操作按钮，无线红外遥控(可选)

    图像控制器

    1）输入信号：支持PAL\NTSC彩色制式，VGA接口（1920X1080\60HZ），MXN路输入

    2）输出信号：支持PAL\NTSC彩色制式，VGA接口（1366X768\60HZ），MXN路输出

    3）RS485通讯控制方式

产品的实用性及应用领域

    由于该产品采用拼接模块化设计，拼接单元带操作按钮，采用红外无线遥控及RS485串口通讯方式的控制，通过拼接控制软件可对任意一个拼接单元进行实时的控制，因此，该产品的实用性强，易操作、安装、调试。

    目前，该产品已经广泛使用在银行、企业、公安、交通、平安城市建设等大型安防监控领域的终端显示系统，得到不同行业用的充分认可。

售后服务承诺

    1）三包规定：根据国家《产品质量法》及《消费者权益保护法》，确定公司监视器的三包原则。

    1、监视器的包修规定

    (1)在正常使用情况下，监视器的整机包修期为一年，主要电器件（显像管、机芯包修一年、变压器、AV板包修二年）、（液晶屏、主板电源板、背光板包修一年），三包有效期自出厂之日起计算。

    (2)三包期内用户可享受免费维修及免费更换零部件服务。

    (3)三包期内返厂维修的机器，免除所有维修费用，并免费为用户提供包装材料。

    (4)超出三包期外更换的材料按公司提供材料价格执行，用户可向售后服务部查询，三包期外更换的零部件保修一年。

    (5)三包期内未经售后服务部认可，擅自拆机和因使用或装卸运输不当造成的损坏，不予保修，按公司有关规定收取工本费。

    (6)人为或外界不可抗拒因素造成的机器损坏,不属于保修范围。

    2、监视器的包退换规定

    (1)客户购买监视器30日内，出现电性能故障（不具备产品应具备的使用性能，或产品的使用危及人身、财产安全的），可根据客户要求免费提供维修或退换机服务。

    (2)新机器出现严重外观缺陷的可免费给客户更换同型号同规格的机器或退机。

    (3)在整机三包有效期内出现相同的性能故障经两次维修仍不能正常使用的可免费更换同型号机器或退机。

    (4)返厂维修机器七个工作日内未修好的，可根据用户要求退换机。

    (5)整机超保修期，主要部件在保修期的机器，免费为用户维修，原则上不作整机更换或退机。

    2）维修业务收费标准

    对三包期限以外的维修业务，根据国家经贸委发布的《部分商品修理更退货责任规定》，制定我公司收费标准如下：

    1、对超过保修期的产品，总部人员应在维修前与客户沟通，说明可能的收费项目及大致的标准。在征得客户同意后安排人员上门维修。

    2、上门维修人员应在到达指定地点后，在维修前再次向客户说明收费的项目。在征得客户同意后开始维修工作。

    3、在维修结束后，维修人员应将更换的元器件等向总部报告，确认收费的具体价格，并将检查费和人工费统计计算后，告知客户收费标准。

    4、维修人员可接收客户的现金或支票的方式。收取费用后，应给客户开具公司计财部提供的收据，作为配件材料保修依据。

    5、相关收据应在维修前到财务部领取，异地员工可根据领导签字采取一次性领取一定数量的收据。

    6、如客户需要发票，可记录客户的详细地址，告知财务部统一开具发票后寄给客户或通过相关业务人员交客户。
