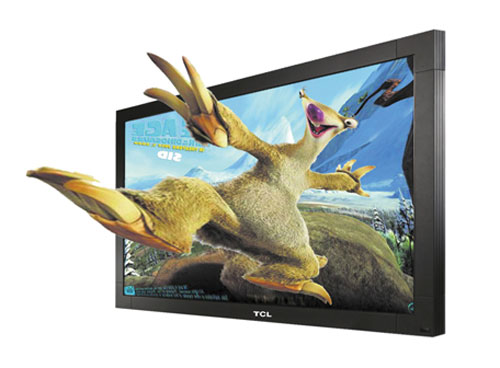

TCL 3D自由立体显示器

进入“2010年度创新产品评选”投票

    一、工作原理

    人类是通过双目“视差”（Parallax）来产生立体感觉的。人的眼睛平均相距6.5cm, 因而是从不同的角度观看同一物体的，由于两眼观看到场景轮廓不尽相同,物体阴影也有细微差别,大脑根据这两个有细微差别的场景进行综合处理，产生出精确的三维物体以及该物体在场景中定位的立体感觉。

    即要看到立体图像，必须使左右眼分别看到有一定差别的两张图像，如图1所示。一般的3D显示设备是通过特定的装置将输入的两路图像分别转换为左右眼图像。而TCL自由立体显示器不需要观看者带上特殊的眼镜来分光，而是给LCD屏加上一层特制的柱面透镜，利用柱面透镜的天然分光作用分离左右眼图像，使观看者获得更为舒适的立体视觉，如图2所示。

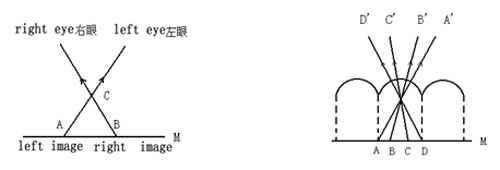

    图1.立体图像原理图                      图2.柱面光栅原理图

    二、产品特点及应用

    1、采用全球领先高透率高精密度柱面透镜技术，无需佩戴专业3D专用眼镜观看，可自由切换2D/3D信号。

    2、独特的8视点合成专利算法，从8不同角度图像合成多观看角度立体图像，具有角度广，视点多，无鬼影等优点。

    3、3D显示基于1920*1080P液晶面板，高清3D视觉冲击画面，更具震撼效果；

    4、多视点内容制作采用3DMax/Maya软件制作（或实拍）

    TCL 3D解决方案提供用于各类专业领域的自由立体显示显示器。这种技术不仅无须佩戴专用3D眼镜观看，而且能够紧紧抓住观众的眼球，增加受众并提高认知度，具有很高商业应用价值，广泛应用于媒体广告、形象展示、大型活动、工业设计（演示）、教育系统（博物馆、科技馆等）、医学生物影像、军事领域等。

    三、连接与内容播放

    1、通过播放器“DVI输出”与显示器“DVI输入”，实现1对1连接，也可通过DVI分配器，实现1对多连接，如图3所示；

    2、分辨率须调准为1920*1080P（TD-24F为1920*1200P）；

    3、系统：Windows 专业版xp3，播放器：Windows player ；

    4、内容制作：3DMax/Maya 制作动画----采用插件输出8个子画面----采用Mix混合----高清AVI片段。

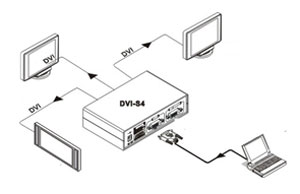

    图3通过DVI分配器实现1对多连接图

    三、技术参数

    3D自由立体显示器技术参数
