◆ GeForce GTX 200图形处理架构
GTX 200是首款使用NVIDIA第二代统一架构渲染及运算引擎的显卡。对比GeForce 8或者9系显卡,新架构能够带来约1.5倍的性能增长。
GeForce GTX 280的图形处理架构 |
想必大家都记得GeForce 8系列以及GeFeforce 9系列的核心是基于一个可扩展处理器阵列(Scalable Processor Array,SPA)结构,GTX 200系列所用的是一个重新设计加强以及延展的SPA结构。
SPA结构里面包含了一些TPC单元,TPC的全称根据用途的不同而有所不同。在图形处理模式时它被称为贴图处理群(Texture Processing Cluster),而在并行计算模式时它被称为线程处理群(Thread Processing Cluster)。每一个TPC包含了一定数量的流处理单元(Streaming multiprocessors,SMs),而每一个流处理单元内部又包含了8个流处理器核心(Stream Processors,SPs,或者thread Processors)。另外,每一个SM内部也包含了一定数量的纹理过滤处理器(Texture Filtering Processor),除了在3D图形模式上有着很大的作用之外,在运算模式下也非常有用处,如大型图像的放大缩小等等。
第二代统一渲染架构和G80以及G92所使用的第一代统一渲染架构相比,在两方面有着巨大的进步。首先,每一个TPC内的SM数目从第一代的两个增加至三个;第二是每一个GPU内的TPC从8个增加至10个(GTX 260为8个),TPC和SM数量上的增加直接导致了SP的数目增加至240个(GTX 260只有192个)。

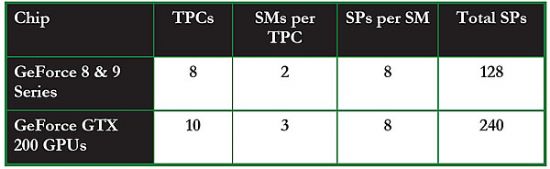

GTX 200与前代产品的SP比较 |
GPU的处理核心SP基于传统的处理器核心设计,能够进行整数,浮点计算,逻辑运算等操作,从硬体设计上看就是一种完全为多线程设计的处理核心,拥有复数的管线平台设计,完全胜任每线程处理单指令的工作。
GPU内的线程分成多种,包括像素、几何以及运算三种不同的类型,在三维图像处理模式下,大量的线程同时处理一个shader program以达到最大化的效率,所以GTX 200 GPU的核心内很大一部分面积都作为计算之用,和CPU上大部分面积都被缓存所占据有所不同,大约估计在CPU上有20%的晶体管是用作运算之用的,而(GTX 200)GPU上有80%的晶体管用作运算。GPU处理的首要目标是运算以及数据吞吐量,而CPU内部晶体管的首要目的是降低处理的延时以及保持管线繁忙,这也决定了GPU在密集型计算比起CPU来更有优势。
从上面的GeForce GTX 280的图形处理架构图可以看到10个TPCs,每个TPCs包含了三个SMs,每个SMs又包含了8个流处理器核心,这样流处理器核心总量达到了240个。
