◆ GeForce GTX 260实物欣赏

　　GTX 260相当于缩水版的GTX 280，TPC只有7个，SP总数为192个，显存位宽为448bit，显存容量只有896MB，核心/显存频率为576/999MHz。

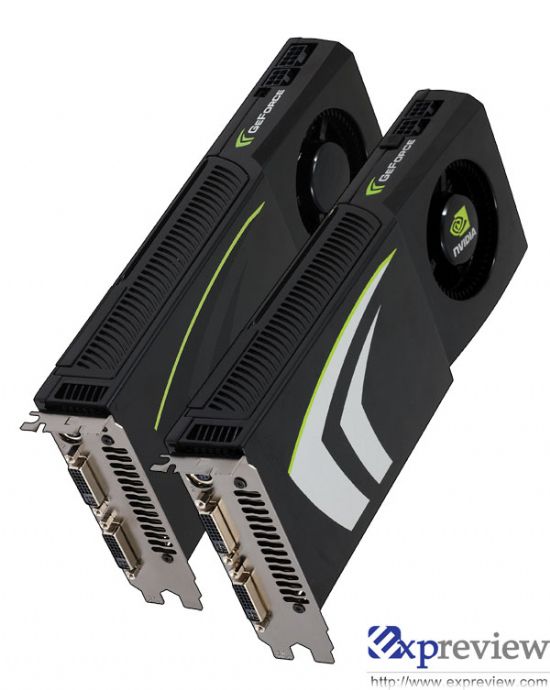

左边的是GTX 280，右边的是GTX 260

　　在产品外形上，GTX 260与GTX 280基本一致，只有一些细小的差别，如电源接口GTX 260只需要2个6-pin的PCIE电源接口就可以了，并没有工作状态指示灯。

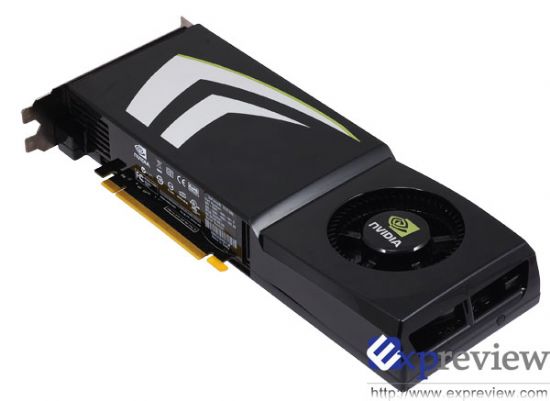

单GTX 260特写。

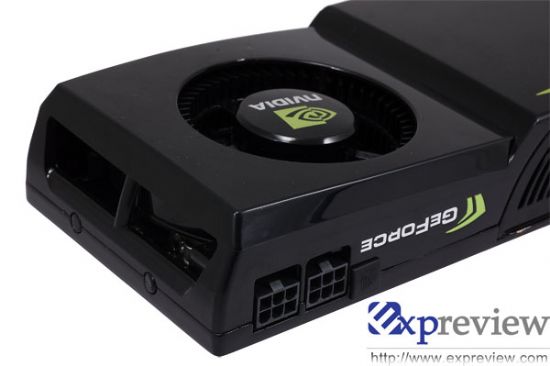

GTX 260的外接电源采用两个6-pin接口，这不同于GTX 280的8-pin+6-pin接口。

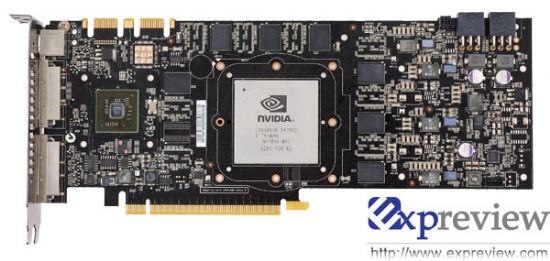

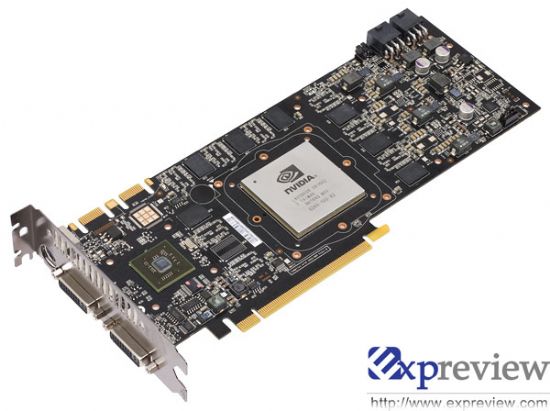

裸卡全身照。

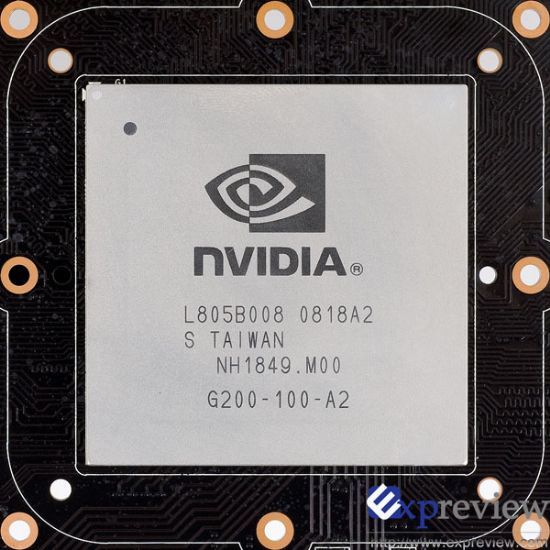

GTX 260的核心编号为G200-100-A2。

GTX260的供电模块特写。

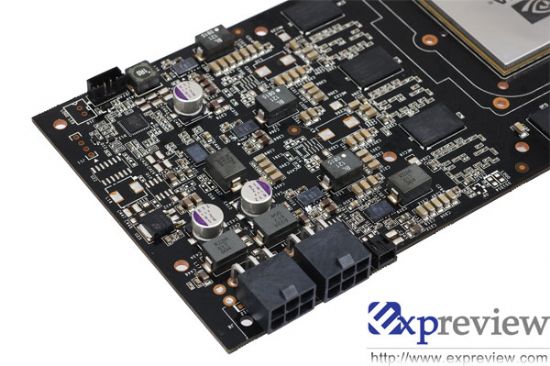

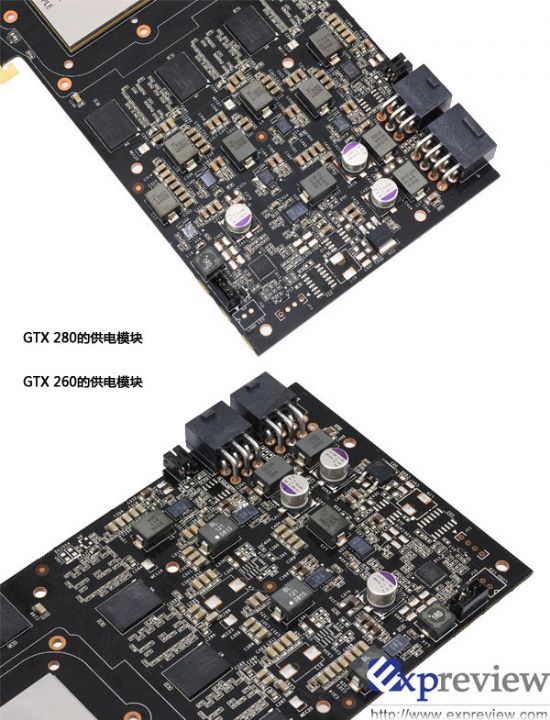

GTX260的供电模块为3+2相，3块VT1195SF芯片+2块VT238AWF芯片，不同于GTX 280的供电模块5+2相，5块VT1165SF芯片+2块VT238AWF芯片，而陶瓷电容的数量也大幅减少。

从图中可以看到，左下方的显存颗粒没有装上去。

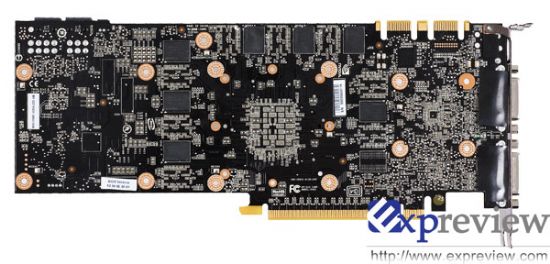

背面也少装了一颗显存。

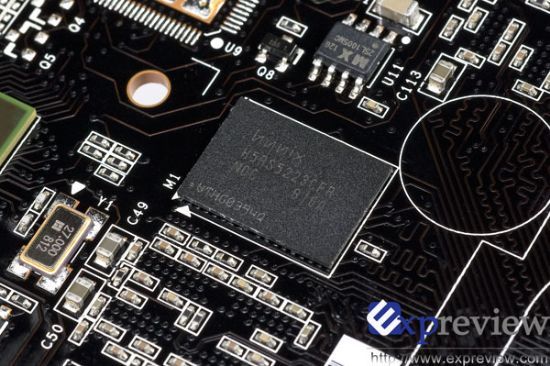

显存采用Hynix 1.0ns的GDDR3显存

　 GTX 260的显存同样是hynix H5RS5223CFR系列，不同的是，GTX 260显存的系列号为N0C，Hynix规定其额定频率只有1000MHz，而NVIDIA规定GTX 260显存工作频率正是1000MHz；另一方面，GTX 280显存的系列号为N2C，额定工作频率为1200MHz，这意味着GTX 260的超频空间将不如GTX 280大。

　　此外，GTX 260共14颗GDDR3芯片，显存容量为64MBx14=896MB，少于GTX 280的1GB。

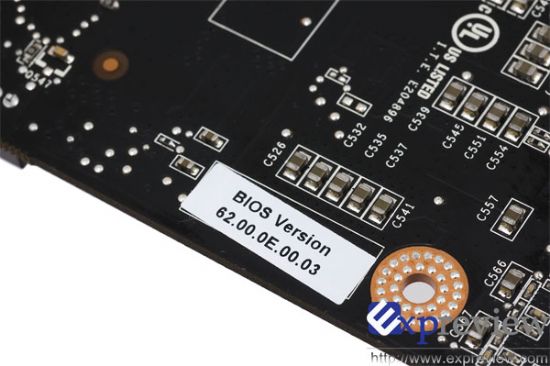

GTX 260的BIOS版本62.00.0E.00.03，GTX 280为62.00.0E.00.01，最后一位数字有所不同。

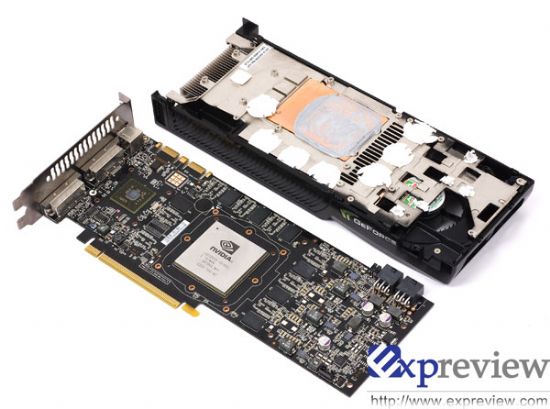

GTX 260的散热器基本与GTX 280无异，只是少了一块显存散热垫片。
