常见等离子面板的基本结构解剖

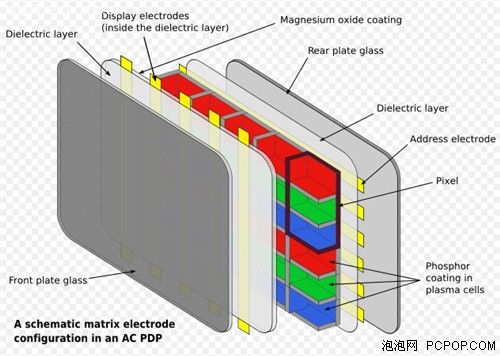

等离子显示器一般由三层玻璃板组成。第一层内表面为涂有导电材料的垂直隔栅,中间层是气室阵列,第三层内表面为涂有导电材料的水平隔栅。要点亮某个地址的气室,首先在相应行上加较高的电压,待该气室被激发点亮后,可用低电压维持氖气室的亮度。关掉某个单元,只要将相应的电压降低。气室开关的周期时间是15ms,通过改变控制电压,可以使等离子板显示不同灰度的图形。

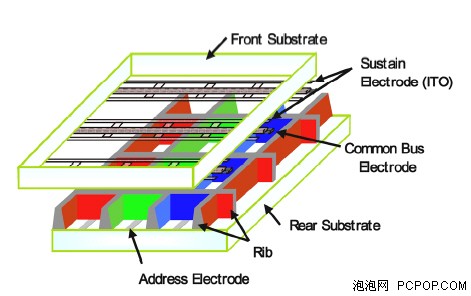

等离子屏幕的面板主要由两个部份所构成,一个是靠近使用者面的前板制程(Front Process),其中包括玻璃基板(Glass Substrate)、透明电极(Transparent Electrode)、Bus电极(Bus-Electrode)、透明诱电体层(Dielectric Layer)、MgO膜(MgO Thin Film)。
另外一个是后板制程(Rear Process),其中包括有萤光体层(Phosphor Layer)、隔墙(Barrier Rib)、下板透明诱电体层(Dielectric Layer)、寻址电极(Address Electrode)、玻璃基板(Glass Substrate)。所以负责发光的磷光质并不是在靠近使用者的那一面,而是在比较内部的部份。
目前一般的等离子显示设备面板结构都是如上图所示。首先是前玻璃基板(front glass)和后玻璃基板(rearglass),作为整体结构的基板板,其厚度约为3 mm 左右的玻璃材质。

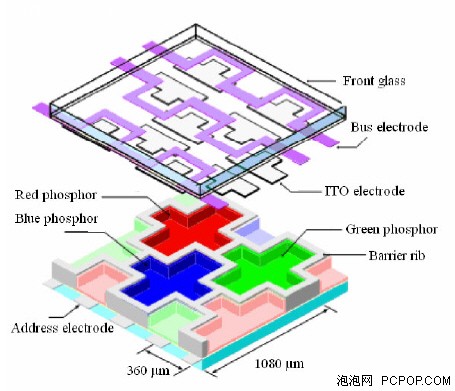

cell为十字形的等离子面板
cell为方格形的等离子面板
当然,这种只是一般像素结构为长条的等离子面板机构,近年来还出现了一些其他结构的等离子面板,例如cell为十字形结构的等离子面板,以及cell结构为方格状的等离子面板。这两种面板的优势在于拥有更大面积的荧光粉覆盖面积,可以提高面板的发光效率。
