Axis港口视频监控联网系统解决方案

    3.1概述

    3.2管理功能

    􀂄·全中文统一界面

    系统具有统一的管理界面，可对下级监控系统、图像调度设备、存储设备、编码器、解码器等设备进行全方位统一的管理和控制功能；

    􀂄·设备管理

    支持设备管理功能，包括添加设备、配置设备、删除设备、管理设备等；支持设备分组管理，能够以树状结构方式进行设备组管理；

    􀂄·用户管理

    系统具备用户管理功能，包括添加用户、配置用户、删除用户、管理用户等；

    􀂄·权限管理

    系统具备权限管理功能，可对不同用户进行不同级别的授权，不同权限的用户可对不同的资源进行操作；支持多级权限管理，在多级级联的情况也可实现权限管理功能；当不同用户具有相同权限的时候，系统应能够对优先使用权进行设置和管理；

    􀂄·日志管理

    为了方便管理员维护和管理系统，系统具有日志管理功能，日志应能够详细跟踪用户的操作过程，发现管理员的误操作，并能准确定位图像调度时出现的网络问题；日志具有分类、分级功能，可根据不同类别和级别对日志进行查询；系统中存储的日志内容可在不需要时从系统中删除；

    􀂄·校时功能

    根据国家电台发布的北京时间，对监控中心系统、前端主机系统进行自动校时，确保录像时间准确。

    3.3图像调度功能

    􀂄 ·支持大量用户并发查看和点播

     系统具有流媒体转发功能，支持大量并发用户同时查看某监控点图像的功能，在多个用户并发查看某监控点图像时，从前端图像采集点只上传一路图像，即只占用一路带宽；

     ·具有大规模图像接入能力

     系统支持多级级联，以及对用户权限和媒体流的分级管理和统一调度，实现多级视频的实时监控和控制;单台设备不能满足时可进行系统集群来达到系统的扩容，并不增加系统的使用复杂度，具有统一的界面管理；

    􀂄·按需传送，节省大量网络带宽

    为了节省网络资源，系统具有严格的带宽管理机制，视频图像应按照按需传送的原 则在网络中进行传输，没有进行调度的监控图像不应占用网络资源。

    􀂄·支持多种网络监控点接入方式

    支持不同网络环境监控点的统一接入，前端监控图像可以以不同速率接入系统；

    􀂄·支持云台PTZ控制功能

    可以通过管理界面对远程控制摄像头云台，包括方向、焦距进行控制；

    3.4图像存储功能

    ·前端存储为主，集中存储为辅

    系统支持前端本地存储与集中存储相结合的分级存储模式。编码器河数字硬盘录像机等内置存储模块，大量监控资源在前端进行存储，对关键、重要地点的图像同时在监控中心进行存储，这样既在网络出现故障或拥塞等情况时，保证本地数据存储，避免有效数据丢失，又可以对重要监控资源进行双备份，同时也可以起到上级监督下级工作的作用。

    ·分布式存储，统一检索和点播

    存储数据是分布在整个网络上的，为了方便进行图像文件检索，在监控中心数据库中具备统一的文件索引记录，索引内容包括前端存储数据的文件记录和监控中心存储数据的文件记录；通过管理中心WEB管理界面和视频监控客户端软件，能够对异地存储的图像资源实现输出回放，并将需要回放的图像显示在输出显示设备上；

    ·支持多种存储方式，使用灵活

    从存储的触发条件上看，支持定时存储，报警存储和手动存储；从存储的地点分类，支持中心存储和本地存储等等。

    ·采用先进存储技术，稳定可靠

    监控平台支持iSCSI/SCSI/FCSCSI/RAID5等多种存储技术，用户可以根据自己需求进行选择和扩展。RAID其是一种成熟、伸缩性好的存储解决方案，具有较高的性价比，应用非常普遍，可以适用于不同规模的图像信息接入管理平台；iSCSI/SCSI/FCSCSI都是大型的存储解决方案，容量大，扩展性好，性能优越，适用于大型图像信息管理平台。

    3.5图像显示功能

    支持各种多路AV输出显示

    采用集群功能，支持大规模监控点图像功能

    支持每幅画面的手动或自动轮巡，轮巡间隔可设置

    显示支持多路画面任意拼接显示功能

    VGA输出支持2，3，4，5＋1，3+4，7＋1，9，8+2，12+1，16等分屏模式

    3.6报警联动功能

    ·支持多种报警探头接入

    系统支持包括各种报警信息和探头的接入，包括温度探测器，红外探测器，烟杆探测器等；获取报警源发送过来的报警信息，根据监控中心报警设置，将报警信息分发给相应的系统、设备进行处理。报警源可以是连接于前端设备的报警器/报警子系统、监控设备的视频移动侦测输出或现有电话报警系统的联动输出。

    ·支持各种报警联动规则

    视频编码器支持报警输入，放置在各个监控点的视频编码器接收到报警后,首先根据本地的摄像头报警联动设置对摄像头进行联动,同时把数字的报警信息上传到归属的监控中心,监控中心获取报警信息后可根据用户配置自动进行相应的报警联动处理；根据报警级别,向上级监控中心上传报警信息；自动调度显示相应的图像和声音；自动启动存储；可远程调整目标图像的云台转动、及摄像机的焦距等。

    ·详细的记录报警信息

    当发生报警时，监控中心应记录报警的详细信息，如报警地址、报警所属组织、报警级别、报警类型、报警时间等。

    3.7音频通信

    ·双向对讲

    监控中心可以实现和任意的前端编码器实现点对点的通话，即监控中心通过配备的远程视频监控客户端软件对需要下达指令的前端编码器发送声音指令,监控点前端编码器通过扬声器能够听到指挥中心的声音指令。

    ·广播喊话

    监控中心可以实现对所有或者部分监控点的广播，即监控中心通过配备的远程视频监控客户端软件对全部或部分前端编码器发送声音指令,监控点前端编码器都可以通过扬声器能够听到指挥中心的声音指令。

    3.8电子地图功能

    ·系统内置电子位图功能

    支持电子位图功能,将监控点的地理坐标嵌入到电子地图中，当前端某一监控点出现报警时，监控指挥中就能自动地在电子地图中搜索到报警地点的精确位置，采取最快的应急措施，也可在电子地图中迅速定位监控点的位置，并执行调阅图像、远程控制的操作。

    ·支持与大型电子地图功能集成的接口

    3.9集装箱图像远程检测

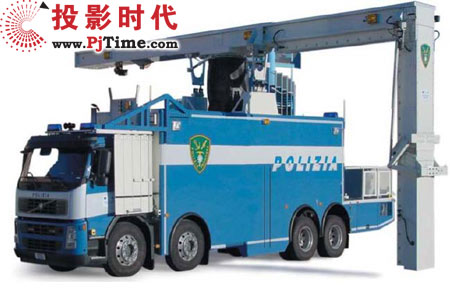

    通过网络视频联网平台的传输，可以把港口集装箱检测系统的实时的检测视频图像传输调度到监控指挥中心，便于远程对重点港口的监督和案件的侦破。

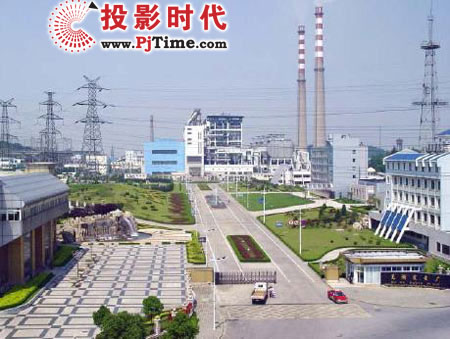

港口视频监控

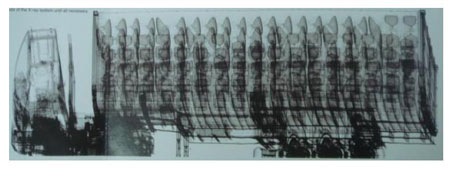

监控结果

    3.10智能分析功能

    对于重要的地点通过视频视频智能分析功能达到进行事前报警,事前预防的目的.其基本原理图如下,通过建设的监控平台把重要监控场所的图像调度到监控中心智能分析系统,通过智能分析系统对前端的达到事前报警预防.

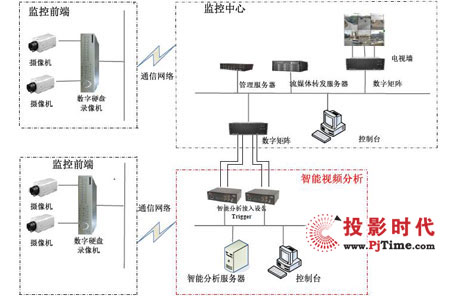

系统原理图

    基本职能分析功能

    1.物体移动监测：监测用户定义区域内的移动目标。可显示场景中移动物体的移动轨迹。

    2.物体滞留监测：跟踪滞留在固定位置超过用户设定时间的车辆或其他目标。用于监测被遗弃的物体、违规停车等。

    3.突然出现监测：监测突然闯入用户定义区域的任何目标。适用于室内场景和室外重点位置的监测。

    4.移动路径监测：监测从一个区域进入另一个区域的移动物体。用于监测车辆违章转向、掉头或其他违规越境行为。

    5.移走物体监测：监控目标物被移走或替代。用于贵重物品的防盗。

    6.物体起动监测：监测场景目标开始移动。用于车辆防盗，贵重设备或展品防盗等。

    7.定向移动监测：监测行进方向错误的车辆或朝禁区边界移动的入侵者。

    8.移动速度监测：监测场景中物体的移动速度。用于监测车辆超速等。

    9.目标徘徊监测：监测场景中目标徘徊逗留的时间。用于监测敏感场所的可疑行迹。

    􀂄室外设备区的防护

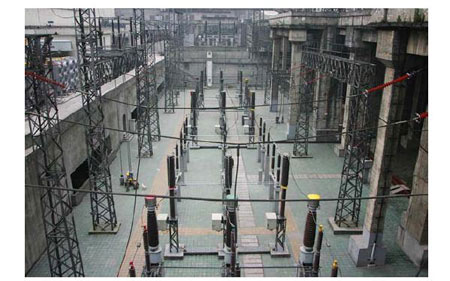

    对安放主变压器、避雷器群、断路器、接地刀闸等室外设备的区域设置周界防护，禁止未经允许的人员靠近这些区域，以免发生危险。

室外设备的防护

    􀂄非法目标入侵报警

    对视频画面设置禁止区域，并应用“物体移动监测”。若有非法目标进入此禁止区域， 系统立即显示出目标的轮廓，及行迹。保安人员应迅速对此事件进行处理，及时防止危险发生。

非法目标侵入报警

    􀂄破坏设备报警

    对视频画面中电气设备进行重点保护，应用“物体起动监测”和“物体滞留监测” 及时发现对设备的破坏盗窃行为，并预防设备周围出现不明遗留物

    3.11应急指挥功能

    ·需求分析

    1、在突发事件现场或其他重要场合，摄像员的实时图像、现场声音可以通过无线通信的方式传送到一定距离外的指挥车；指挥车一方面可以实时监控现场影音，另一方面再通过无线信道将影音传送到上级指挥中心或临时指挥中心。

    2、根据突发事件现场业务中图像的分析、存储等应用需要，现场图像传输应具备高质量：图像的数字编解码应达到720*576或720*468分辨；无线信道速率应大于4Mbps；图像传输延时应小于3帧/秒。

    3、突发事件现场或其他重要场合所发生的环境复杂，在城区建筑物群中阻挡严重，无法或很难找到“通视”的路由，所以从拍摄的现场到指挥车，指挥车到上级/临时指挥中心的无线图像传输必须具备“绕射”“穿透”的效果，应可以采用全向发、全向收模式，才能满足特殊业务灵活、机动、便捷、快速的应用要求。

    4、摄像员一端的无线图像发射设备应体积小、重量轻，可直接挂扣在摄像机上或背负使用，采用全向发射天线，功率不超过500mw，通视环境下传输距离不小于3公里，阻挡环境下传输300-800米；指挥车一端的无线图像发射设备应便于车辆安装，适应装车条件下使用，采用全向发射天线，功率2-5w，通视环境下传输距离不小于20公里，阻挡环境下传输500米-15公里。

    5、在临时指挥中心的无线图像接收端，因其地理位置不确定，所以接收端设备必须便于安装、架设；具备“一发多收”的能力。

    6、摄像员可与指挥车进行全双工或半双工通话，接收现场指挥。

    􀂄·技术体制分析及设备选型建议

    1、技术体制选型分析

    目前，无线图像传输的技术体制可大致分为：模拟传输、数字/网络电台、GSM/GPRS、CDMA、数字微波、扩频微波、无线网、COFDM（正交频分复用）等。应该说各种体制均有自身的优势。大体上：

    模拟传输为淘汰的技术，其优势是价格低廉，但其为单载波技术，仅仅在通视环境下应用，不能在阻挡环境中和移动中使用。

    数字/网络电台价格低，很多采用跳频技术，但本质上为单载波调制；有效传输速率有限，一般在100-300Kbps，无法传输高质量图像（大于2Mbps）。

    GSM/GPRS、CDMA为移动通信公网技术，很成熟，但传输速率有限，一般在100Kbps级，无法传输高质量图像（大于2Mbps）；保密机制不健全，如建设专用网，其小区制覆盖将意味着天价建设成本。

    数字微波、扩频微波可以提供高速率链路，但均为单载波调制技术体制，仅仅在通视环境下应用，不能在阻挡环境中和移动中使用。

    无线网技术发展很快。802.11FHSS（跳频调制）、802.11（b）DSSS（直序扩频）可以提供约1-5Mbps净速率，但因它们的单载波调制体制，仅仅在通视环境下应用，不能在阻挡环境中和移动中使用。802.11a（52载波）、802.11g在物理层采用了OFDM多载波调制，但载波数量较少，如802.11a为52个子载波，实际应用中对比802.11FHSS表现出少量的“绕射”能力；它们一般应用于办公室内无线局域网，用于室外需配置定向天线。

    COFDM（正交频分复用）调制技术是最新的无线传输技术，它是真正的多载波技术，子载波数量达到1704载波（2K模式），甚至8K模式，同时也真正在实际使用中实现了“抗阻挡”、“非视距”、“动中通”的高速数据传输（2-20Mbps），表现出卓越的“绕射”、“穿透”性能。

    根据需求分析，港口、刑侦、消防、电力、水利、矿山等业务中的无线图像必须实现城区阻挡环境下的传输，这种城区阻挡环境复杂，包括了建筑物房间内—建筑物外、地下停车场—地上、不同楼层之间、跨越建筑物阻挡、跨越街区阻挡等不同形式的阻挡模式。第二，必须提供高质量图像传输。第三，图像发射端、接收端必须机动灵活，移动中也能可靠传输，可以采用全向收发天线，安装便捷。

    通过对以上业务要求的分析，我们认为，仅有COFDM技术体制的设备能满足突发事件图像传输的需求。

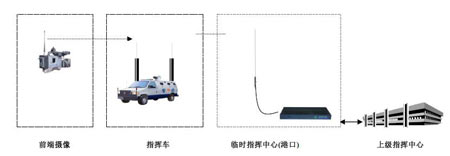

􀂄  ·图像现场实时传输建议方案
