Axis港口视频监控联网系统解决方案

    2.1总体构架

    全国港口视频监控系统按纵向划分由部监控中心、各省级港口管理中心、各地市港口管理中心、各港口企业监控中心和前端接入点共5级结构组成。部具有最高的管理权限。各省和地市能够实现对自己辖区内的监控图像进行统一管理和控制。各港口企业单位监控中心和前端监控点为已建设系统，包含模拟监控与数字监控两种架构。各港口监控中心能够把前端监控图像传输到市局管理中心，并且能对自己辖区内的监控图像进行管理和控制。

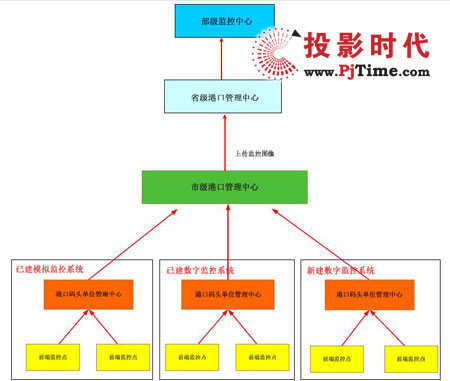

    联网系统总体结构如图所示：

联网系统总体结构图

    2.2系统构成

    视频监控系统主要由三个部分组成：港口现场设备、监控中心设备（部级，省级，市级和港口码头视频监控中心）、承载传输网络（主要由现有通信专网提供）等构成。视频监控中心主要实现信令控制、媒体交换、业务管理、用户管理、设备管理、网络管理、认证鉴权等方面的功能。监控中心由管理服务器、流媒体转发服务器、数字矩阵、磁盘阵列、电视墙显示设备、智能分析系统和应急指挥系统组成等组成。

    管理服务器和数据库主要完成业务管理、用户管理、设备管理、网络管理、认证鉴权等方面的功能;流媒体转发服务器和磁盘阵列共同完成媒体信令控制、媒体调度、存储、分发等功能。

    港口现场设备负责使用摄像机采集视频流、使用麦克风采集音频流、使用控制口采集报警信息、对摄像机云台镜头进行操作和存储本地图像信息等功能。

    监控客户端软件负责将前端设备采集到的视频流、音频流、报警信息通过监控平台提交给监控用户，并根据监控用户要求操纵前端监控设备，如云台、镜头等。监控客户端可再细分为集中式监控客户端(如电视墙）、单监控客户端(如PC机上安装的客户端软件）。
