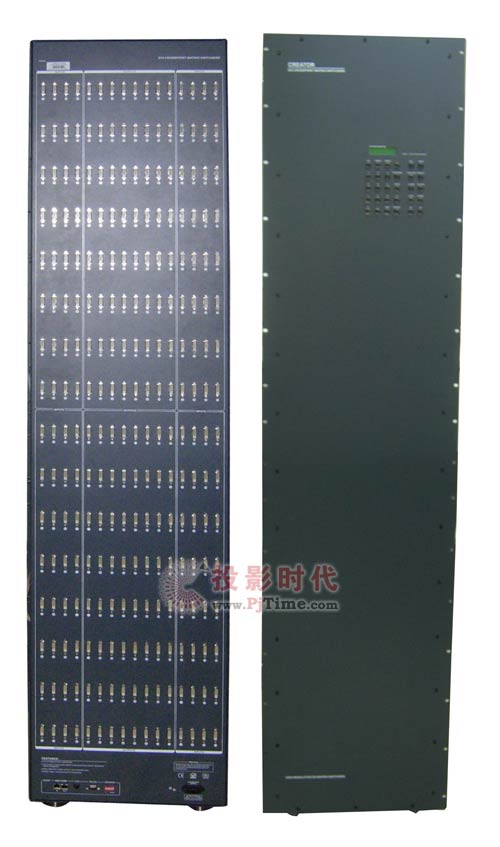

Creator快捷DVI 128128数字矩阵切换器
Creator DVI 128128是一款采用光纤传输，使信号长距离传输，不受干扰，信号无衰减。可将输入128路光纤信号同步或异步快速切换一路或多路通道输出。光纤输入/输出接口采用多模LC型接口。光模可拔插，用户可根据需要，更换光模。
应用场合：
大屏幕投影显示工程
多媒体会议厅
电视屏墙
安防监控
指挥控制中心
多媒体教学
产品特性：
支持128路光纤信号输入，128路光纤信号输出。
光纤输入/输出接口采用多模LC型接口。
光模可插拨，用户可根据需要，更换光模。
音频型号类型有；立体声、平衡或非平衡接法。
视频带宽：165MHz，数字接口带宽：1.65GHz。
提供独立的光纤和音频平衡/非平衡输入，输出端子。
每路光纤分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图象和声音信号能高保真输出。
带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。
具备红外遥控功能和RS232通信功能。
具有网络接口，可通过以太网控制。
采用可编程逻辑陈列电路，任意交互切换。
内置国际通用电源。
技术参数
|
光纤 | |
|
中心波长 |
850nm |
|
带 宽 |
165MHz，全数字 |
|
数据传输率 |
6.75gbps |
|
最大支持分辨 |
1600X1200@60 |
|
相对噪声强度 |
116 DB/Hz |
|
回波损耗 |
≤ 10dB |
|
最大传输廷时 |
5nS(±1nS) |
|
切换速度 |
200ns(最长时间) |
|
信号类型 |
符合IEEE802.3z中1000BASE_LX光连接规范信号 |
|
光纤输入 | |
|
接 口 |
多模LC型接口 |
|
光纤类型 |
850nm Multi Mode |
|
光接收灵敏度 |
- 23dBm平均光功率@850nm |
|
输入光调制幅度 |
≤ 15μW |
|
建议最大输入距离 |
小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材） |
|
光纤输出 | |
|
接 口 |
多模LC型接口 |
|
光纤类型 |
850nm Multi Mode |
|
发射功率 |
-9.5 ～ -3dBm平均光功率@850nm |
|
输出光调制幅度 |
180μW |
|
建议最大输出距离 |
小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材） |
|
音频信号 | |
|
输入/输出接口 |
5位 |
|
增 益 |
0dB |
|
频率响应 |
20Hz ～ 20kHz, |
|
总谐波失真+噪声 |
0.03%@1kHz（额定电压下） |
|
信噪比(S/N) |
> 90dB |
|
立体声分离度 |
> 80dB@1kHz |
|
共态抑制比(CMRR) |
> 75dB@20Hz |
|
信号类型 |
立体声，平衡或非平衡接法 |
|
阻 抗 |
输入：>10kΩ(平衡或/非平衡接法)输出：50Ω(非平衡接法)，100Ω(平衡接法) |
|
最大输入电平 |
±19.5dBu,(平衡或/非平衡接法) |
|
增益误差 |
±0.1dB |
|
最大输出电平 |
+19.5dBu,（平衡或/非平衡接法） |
|
控制种类 | |
|
串行控制接口 |
RS-232,9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
|
串行控制口结构 |
2=TX,3=RX,5=GND |
|
以太网控制接口 |
RJ-45母接口（可选控制接口配件） |
|
以太网控制协议 |
TCP/IP |
|
以太网控制速率 |
自适应该10M或100M,全双工或半双工 |
|
控制程序 |
《SWITCH 2.0》 |
|
规格 | |
|
电 源 |
100VAC～240VAC,50/60 Hz国际自适应电源 |
|
温 度 |
储存、使用温度：-20º ～ +70ºC |
|
湿 度 |
储存、使用湿度：10% ～ 90% |
|
平均故障间隔时间 |
30,000小时 |
|
质 保 |
1年免费保修，终生维护 |
