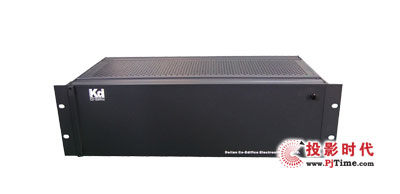

大连科迪Kd7800 HD-SDI高清矩阵
Kd7800 HD-SDI 高清矩阵是大连科迪视频技术有限公司研制的高品质数字矩阵，运用先进的技术和设计结构,采用最先进的进口切换芯片和优质成熟的电子元器件，从而保证矩阵系统高度的安全性、可靠性及优异的性能指标。
Kd7800 HD-SDI 高清矩阵广泛应用于电视台高清信号的播出、节目制作、传输，节目上下载、高清演播室、转播车以及其他行业。
Kd7800 HD-SDI 高清矩阵已经成为中国广播电视高清节目制作、播出的首选产品，并且率先被中央电视台、北京电视台、上海电视台等采用。
★规模：2×1～128×128
★兼容HD-SDI、SDI 等多种信号格式，符合SMPTE-259M、SMPTE-292M 等标准时钟恢复功能可选，保证信号长距离传输质量
★可以与模拟音频单声道或立体声混合切换
★3U 及3U 以上机箱矩阵均采用模块化设计，前插板式结构，各种视频及音频电路板可以混插在
同一机箱内，组成灵活，可以同时兼容数字和模拟信号
★3U 及3U 以上机箱的电源、控制系统均为冗余式热备份设计，保证矩阵切换无阻碍，信号不断 ,
系统更加安全可靠
☆数字视频采用BNC接口方式，模拟音频采用三端压线接口方式
☆可以进行远程的控制和故障诊断，在控制系统上采用以太网接口（TCP/IP）、RS-232、
RS-422通讯控制方式， 真正实现数字矩阵的网络化控制
☆19 英寸，1U、3U、6U 标准机箱可选
| 信号格式（Standards） | 143Mbps～1.5Gbps |
| 均衡（Equalization） | Automatic up to 100m @1.5G（Belden 1694A） |
| 时钟恢复（Re-clocking） | optional on outputs （可选） |
| 阻抗（Impedance） | 75Ω |
| 反射损耗（Return-loss） | >18dB 5MHz～1.5GHz |
| 幅度（Signal-level） | 800mV±5% |
| 直流偏移（DC offset） | 0V±0.5V |
| 过冲（Overshoot） | <10% |
| 抖动（Jitter） | < 0.2 UI per SMPTE |
| 连接形式（Connector） | BNC |
| 交流电（Alternating current） | External power supply 100～260VAC |
|
型 号 |
规 格 |
说 明 |
高 度 |
| Kd7800-401 |
4×1 |
HD-SDI 数字视频 |
1U |
| Kd7800-401R |
4×1 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-402 |
4×2 |
HD-SDI 数字视频 |
1U |
| Kd7800-402R |
4×2 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-404 |
4×4 |
HD-SDI 数字视频 |
1U |
| Kd7800-404R |
4×4 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-801 |
8×1 |
HD-SDI 数字视频 |
1U |
| Kd7800-801R |
8×1 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-802 |
8×2 |
HD-SDI 数字视频 |
1U |
| Kd7800-802R |
8×2 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-804 |
8×4 |
HD-SDI 数字视频 |
1U |
| Kd7800-804R |
8×4 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-808 |
8×8 |
HD-SDI 数字视频 |
1U |
| Kd7800-808R |
8×8 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-1604 |
16×4 |
HD-SDI 数字视频 |
1U |
| Kd7800-1604R |
16×4 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-1608 |
16×8 |
HD-SDI 数字视频 |
1U |
| Kd7800-1608R |
16×8 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-1616 |
16×16 |
HD-SDI 数字视频 |
1U |
| Kd7800-1616R |
16×16 |
HD-SDI 数字视频、SDI 时钟恢复 |
1U |
| Kd7800-3208 |
32×8 |
HD-SDI数字视频 |
6U |
| Kd7800-3208R |
32×8 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
| Kd7800-3216 |
32×16 |
HD-SDI 数字视频 |
6U |
| Kd7800-3216R |
32×16 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
| Kd7800-3232 |
32×32 |
HD-SDI 数字视频 |
6U |
| Kd7800-3232R |
32×32 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
| Kd7800-6408 |
64×8 |
HD-SDI 数字视频 |
6U |
| Kd7800-6408R |
64×8 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
| Kd7800-6416 |
64×16 |
HD-SDI 数字视频 |
6U |
| Kd7800-6416R |
64×16 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
| Kd7800-6432 |
64×32 |
HD-SDI 数字视频 |
6U |
| Kd7800-6432R |
64×32 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
| Kd7800-6464 |
64×64 |
HD-SDI 数字视频 |
6U |
| Kd7800-6464R |
64×64 |
HD-SDI 数字视频、SDI 时钟恢复 |
6U |
