前言

    随着社会的发展，大屏幕在教学，演示，监控，娱乐…….占据越来越重要的角色，显示的信息量也不断增长，越来越多的场所开始使用两台以上的大屏幕设备，甚至使用十几个，几十个单元的电视墙。各种信号之间的转换处理，以及信号的传送都是一个必不可少的环节。另外，在一个大型的系统工程，从前端的显示单元、拼接器、到后端的信号处理设备，所涉及到的产品有许多，要想操作流畅，还必须要用到中控系统。

    鉴于此，投影时代“2009——2010年度大屏盛典”遴选活动，特别设立了年度信号处理创新产品奖项，以求总结过去一年来信号处理行业发展盛况，展望未来信号处理行业发展前景。通过对领先品牌、创新产品和技术的表彰、鼓励，创建有利于加快行业发展、产业升级的市场环境、引导行业企业逐步树立加强品牌意识、创新意识，共同推动大屏幕视听产业的良性健康发展。

    09年，是国内信号处理行业快速发展的一年。企业阵容上，更多的外资企业表现出对多内市场的巨大关注，金融危机使得国内市场成为了全球避风港、而国内企业，行业领导性企业的品牌优势、市场优势进一步扩大，行业发展具有集中化的趋势。同时，另一方面，借助新型技术和市场需求快速发展的产业特点，中小品牌也进一步发力，力图巩固已有市场地位，为向主流领导性品牌晋级。

    产品技术发展上，进一步发展高清数字化产品和为了整个产业的必然选择。近年来，随着高清数字化信号在安防监控、视频会议等领域应用的日益普遍化，数字高清信号的传输处理成为了信号处理行业的关键发展方向。高清信号的增加对信号处理行业的设备带宽研发能力提出了更高的要求，也成为了行业内优秀品牌和普通品牌之间不断分化的重要力量。

    另一方面，虽然数字高清的信号处理行业进步方向已经确定，但是传统信号产品不会一日消失。如何在混合组网中保持整体画面性能优势。保持系统稳定、成本低廉，成为这一阶段信号处理类企业必须认真面对的“特殊困难”。插卡式、热插拔、不同信号向数字高清的转换，倍线成为了有一技术看点，也决定了数字高清产品究竟能不能在具体应用中表现出巨大便利的关键辅助设备之一。

    伴随国家基础建设步伐的加快，和信息化水平的提升，国民经济的不同层面正日益表现出对高品质信号处理设备的巨大需求。国内信号处理产业也迎来了一个难得的发展黄金期。在这样的背景下。09-10年投影时代大屏盛典活动也更具意义。下面就请跟随我们回顾一下09年多内信号处理行业到底有哪些特色创新产品问世：

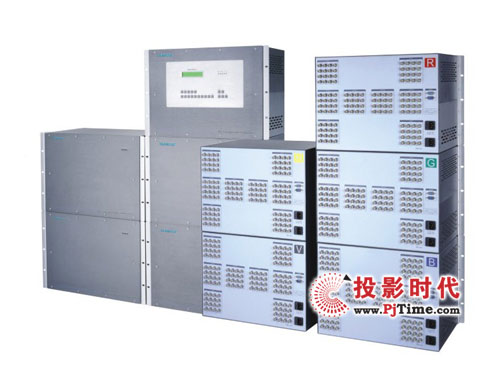

SILMICRO H5000系列高性能矩阵



    SILMICRO H5000系列RGBHV矩阵是最新研发的高端产品，现已通过国家广播电视产品质量监督检验中心的检测。根据从64×64~4×4的不同规格，其RGB通道的-3dB满载带宽可达到530MHz~660MHz;对HV同步信号采取的ASR处理技术和增强型驱动设计，更使该产品在图像稳定性方面发挥了极致的水平,即使是要求最严格的极高分辨率计算机信号，也不会出现信号损失或衰减情况，是目前行业的顶尖产品。

产品优势：

    零等待指令间隔，是大屏幕系统快速统一切换的利器。

    SILMICRO 矩阵内部匠心独具的优化控制程序，能使通过RS232口控制的命令，按命令格式连续发送，中间不需任何等待时间。这一特点特别适合大屏幕系统多屏快速统一切换的要求，使系统显示的画面切换更加流畅、迅速。

    端口的多重保护设计，是提高矩阵抗电击能力的有效手段。

    SILMICRO 的多重保护措施，除了端口的缓冲、隔离及芯片本身的ESD保护外，还在端口的输入端设计了过电压保护器件，解决了端口上电压已超出器件承受的最高电压但还不足于启动EDS工作的电冲击损坏问题，大大降低了设备被电击损坏的概率。

    同步信号的ASR处理技术，是远端图像稳定显示的秘笈。

    SILMICRO 的同步ASR（Adaptive Synchronization of Renewable）处理技术，能使衰减至50mv的微弱同步信号恢复成稳定的标准H、V信号，是同步信号长距离传输后再生的最佳技术手段，有效解决了由于距离较远而产生的图像不稳定、晃动、甚至黑屏等现象。

    高电平、大电流输出器件的应用，是同步信号长距离传输的基础。

    SILMICRO 的同步输出增强设计，在信号的输出端口采用了专用的高电平、大电流驱动芯片，其输出电平超过标准的TTL电平，达到5Vp-p;并且其输出驱动电流是普通TTL电路的三倍，确保其输出信号能传输更远的距离。

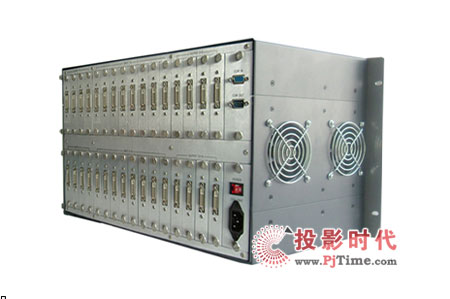

兆科MT-1616D DVI矩阵切换器

详细说明：

    本产品为：“MT－1616D”DVI矩阵切换器。16路输入，16路输出大型复合数字矩阵切换器。其复合的特性体现在可以对DVI、VGA、HDMI信号的切换。后面板有DVI、VGA、HDMI信号接口，接入DVI接口，可以实现DVI功能；接入VGA接口，可以实现VGA功能；接入HDMI接口，可以实现HDMI功能，真正实现了对DVI、VGA、HDMI信号的切换。该产品主要运用于全数字化投影显示系统的信号交换控制。

    技术性能与指标

■  技术性能

        1、支持断电现场保护
        2、支持RS232控制
        3、支持16路DVI－D输入和16路DVI－D输出
        4、支持网络远程控制（选配）

■  技术指标

    输入路数  --------------------------------  16路DVI－D
    输出路数  --------------------------------  16路DVI－D
    接口形式  --------------------------------  DVI－D
    时钟频率  --------------------------------  24MHZ ~ 165MHZ
    最高分辨率 ------------------------------   1600  x 1200 @60HZ
    控制方式  --------------------------------  前面板按键控制或PC（RS－232）控制
    电    源  --------------------------------  交流220V/50Hz
    功    耗  --------------------------------  35W
    重    量  --------------------------------  5kg
    封装尺寸  --------------------------------  482×270×230 mm  ( W×H×D )

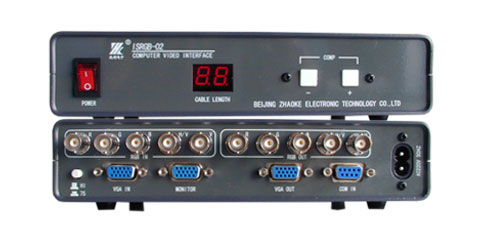

兆科ISRGB-02 VGA信号隔离器

详细说明：

■ 功能简述

     本产品为隔离型长线驱动器，在保留ISRGB-01A的全部功能的基础上，增加了水平相位调整功能。采用
隔离技术，使输入与输出地线隔离，可消除地电流对图象造成的干扰。本机具有电缆衰减特性补偿功能，可以消除长线传输引起的图象拖尾，提高图象清晰度。补偿量可通过前面板拨码开关（COMP）调整。可通过面
板开关对图像的水平位置进行调整，使图像显示位置达到最佳，同时记忆下各种显示模式下的水平位置数
据。

■ 技术指标

    输    入 --------------------------------HD15（VGA）
    隔离/长线驱动输出------------------------1路5BNC（RGBHV），1路HD15（VGA）
    监视输出---------------------------------1路HD15（VGA）

    RGB通道
    带    宽 --------------------------------350 MHz（-3db）
    输入电平 --------------------------------0.7Vp-p
    输入阻抗 --------------------------------75Ω
    输出阻抗 --------------------------------75 Ω

    同步通道
    输入阻抗 --------------------------------10KΩ
    输出阻抗 --------------------------------75Ω
    输入电平 --------------------------------TTL
    输出电平 --------------------------------TTL
    干扰隔离度 ------------------------------60dB
    水平相位调整 ----------------------------面板开关调整
    传输距离 --------------------------------150米@75-2电缆，250米@75-3电缆
    电    源 --------------------------------交流220V/50Hz 5W
    封装尺寸-------------------------------- 232×45×144 mm( W × H × D )

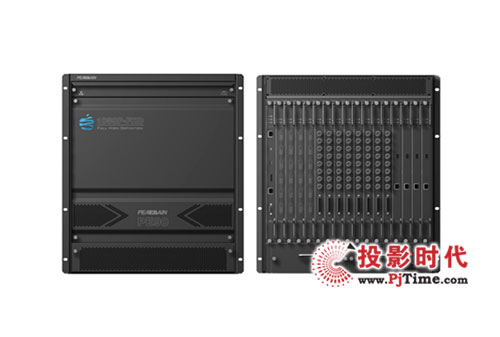

红苹果PE90FH高清数字矩阵

    红苹果在研究大量国外矩阵的基础上，结合国内的实际情况，特别是国内各地社会治安监控的需求，开发新系列产品--PE90FH高清数字矩阵。

    PE90FHD全高清（1920×1080P逐行分辨率）数字矩阵系统以数字高清图像处理（图像拼接/分割/叠加/几何变换）、高速数字万兆级背板交换技术、高清精细化算法、高清图像压缩解压等技术为核心的既具有对高清视频实现矩阵控制又实现对视频输出的多元化处理的功能强大的综合上墙设备。

    PE90FHD真正实现了全数字化任意输入和经高速万兆背板交换到任意输出的矩阵功能。支持多种模拟、数字等压缩、非压缩高清视频信号输入和多种模拟、数字压缩、非压缩信号的输出转换，并可输出到模拟和数字显示设备，实现对前端监控设备的任意一个监控点到中心任意一个显示设备的切换，是一个综合的数字网络视频监控系统，实现了真正意义上的全高清、全数字化矩阵。

    PE90FHD顺应未来视频监控发展高清化的趋势和需求，完全兼容模拟和数字高清视频的输入和输出，真正的高清视频处理可以使一切监控目标尽收眼底，分毫尽显，是机场、道路、海事等高端视频监控场所的首选，更是智能化视频分析系统深层次应用的基础，为视频监控带来革新！

    产品功能特点：

• 支持全高清（1920x1080@60p，3Gbps）视频交换，支持全高清（1920x1080@60p，3Gbps）视频交换，最大64×16路全交换；
• 高清/标清、数字/模拟等多种视频上墙的专用设备：PE90FH高清数字矩阵支持高清/标清、数字/模拟等多种视频接入，多路数字型号多接口输出；
• 便捷简单却功能强大的高清大屏控制：最大支持16路分割和拼接，即最大16屏拼接控制完全传统大屏拼接；
• 模块化设计，灵活实用的系统配置：各单板的用户接口设计标准，方便与其它设备的连接。通过兼容背板设计、硬件模块化设计等技术，确保硬件上的可扩展性、可维护性及单板即插即用。通过软件的模块化设计及接口协议的标准化设计，使得软件的维护与升级很方便，易于与未来业务相适配；
• 自身具备大屏控制的功能，轻松实现缩放、视频合并、视频叠加、几何校正和亮度校正、拼接、分割、漫游、融合、透明度调节、色差校正等丰富功能。PE90FH高清数字矩为嵌入式设备自建CPU核心采用FPGA技术，稳定性高，可维护性好；
• 模拟和数字并联混合应用：针对目前视频监控系统中的多级联网、数字/模拟、标清/高清并存的形状，红苹果提供数模结合多级联网的解决方案，既满足目前用户对网络和高清视频图像的要求，又满足了普通模拟视频的方便简捷接入；既保证了新建监控系统的运行又可以将其他区域的已有系统顺利接入，并实现互联互控。普通模拟视频和高清视频分别处理但是整体控制，分工明确，集中管理方便实用。PE90FHD高清数字矩阵在监控中心中直接将高清视频和标清视频上大屏，实现图像的缩放、叠加、拼接等功能，可完全替代大屏控制器，整体造价较低，可行性好，性价比高。

凯新创达H-Mix数字高清混合矩阵

凯新创达 的H-Mix数字高清混合矩阵

    凯新创达H-Mix系列插卡式高标混合矩阵，解决了在高清多媒体会议系统建设中的诸多问题，并且节约了系统运行成本，使系统更加稳定、信号损失更小、传输距离更远、维护更加方便。

    凯新创达H-Mix系列插卡式高标混合矩阵型号包括：H-Mix4、H-Mix8和H-Mix16，分别支持4/8/16路信号输入，4/8/16路信号输出,适用于多种格式的视频信号输入、输出交换.

产品简介

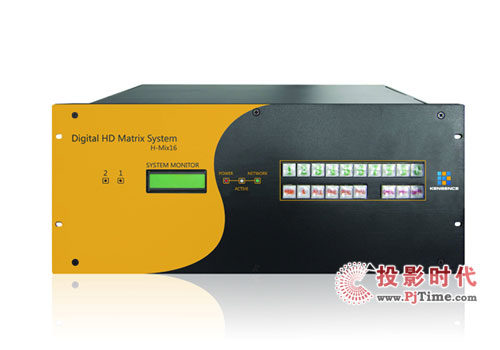

    H-Mix16是KENSENCE公司新推出的H-Mix Series系列数字高清混合矩阵，具有4个输入卡槽，4个输出卡槽。该矩阵适用于多种格式的视频信号输入、输出交换，可根据用户的需求，选择最适合的视频格式输入、输出卡，避免了使用过多的视频转换器，节省了系统成本，减少了信号的事故率，降低了视频信号由于过多转换造成的衰减，实现图像和声音信号高保真输出。

    H-Mix16带有断电现场保护、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，安装灵活方便，设备支持HDMI，DVI，HD-SDI，SDI,VGA，CVBS和YPbPr等信号输入，HDMI和DVI信号输出。具备多种控制方式：红外遥控、RS232控制、软件控制等。该设备是专为高清数字音视频切换工程而设计的广播级工程机，为高清视频系统提供了一套独特的解决方案。

主要功能

• 八槽位设计，支持16路输入，16路输出高标清视频信号切换
• 支持CVBS、YPbPr、VGA、HD-SDI/SDI、DVI，HDMI信号输入
• 支持图像最高分辨率1920*1200@60Hz，2048*1080p@24Hz
• 前面板设有LCD液晶显示屏，实时显示由前面板按键设置的输入输出状态
• 提供多种控制方式：RS232，红外控制端口，前面板按键和软件控制
• 支持高清的1080P、1080i、720p标准
• LED信号状态指示，LCD液晶状态显示

技术指标

利国 HS-32*32 大型HDMI矩阵切换器

利国 32路大型HDMI矩阵切换器

    随着人们对高清震撼的视觉效果的追求，如视讯会议，指挥系统等系统越来越广泛的采用HDMI（数字高清）信号，HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持五声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。相对其他格式的视频信号HDMI高清输出图像效果更清晰，无闪烁，细节的表现力上更强，色彩更逼真，但由于技术的限制，目前还少有大型的HDMI信号矩阵，甚至连16系列的都不多。

    针对这一技术空白，北京市利国电子技术有限公司推出HDMI信号的32系列矩阵（HS-32*32），该系列矩阵可将32路HDMI输入信号切换到8路，16路，32路HDMI输出，把后级设备的EDID参数或者默认的EDID参数复制到任意输入口，有断电现场保护功能，能保存设备上次关机前保存的状态有信号监测功能，能监测当前各输入通道是否有信号接入，有负载监测功能，能监测当前输出通道是否接有负载，提供宏操作功能，可以进行全部输出的同时切换，支持RS232和基于TCP/IP协议的网络远程控制。

产品简介：

   插卡式结构，三十二进三十二出HDMI信号矩阵切换器是用于HDMI信号切换和分配的设备。可将32路HDMI输入信号切换到32路输出通道中的任一通道上。控制方式：面板/RS-232/网络 RJ-45 。

产品特性：

• 支持断电现场保护；
• 支持RS-232远程控制；
• 支持基于TCP/IP协议的网络远程控制；
• 支持VESA标准、480p、576P、720P、1080I、1080P；
• 支持WEB浏览器控制方式和设备温度、电源状态监视功能；
• 支持负载监测，能实时监测和显示输出通道是否连接有负载；
• 支持输入信号监测，能实时监测和显示当前各输入通道是否有信号接入；
• 可通过任意输出口把后级设备的EDID参数复制到任意输入口，也可以把任意输入口设置为默认的EDID参数。

技术指标：

一、硬件
必备指标
指标项	指标
控制方式	面板/RS-232/网络 RJ-45
HDMI信号输入	输入通道：32路，4路/卡 信号时钟频率：24MHz ～ 165MHz 输入最高分辨率：1600×1200×60Hz 支持信号：480p、 576P、 720P、 1080I、 1080P 接口：Type A 19脚的HDMI接口
HDMI信号输出	输出通道：32路，4路/卡 信号时钟频率：与输入时序一致 输出最高分辨率：1600×1200×60Hz 支持信号：480p、 576P、 720P、 1080I、 1080P 接口：Type A 19脚的HDMI接口
供电电源	180～245V 50Hz
接口保护电路	有
断电现场保护	支持
24小时连续开机	支持
机箱尺寸	3U标准：长483×宽305×高133（mm）
二、软件功能
必备指标
指标项	指标
可编程宏指令功能	支持
串行控制协议	支持

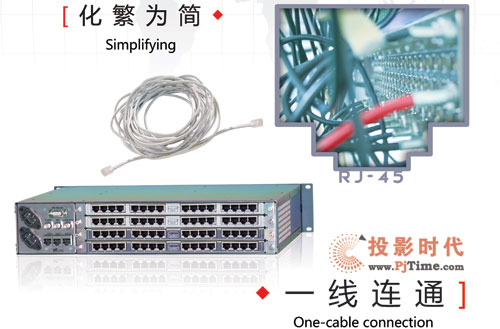

大连捷成X-PLUS 双绞线连接矩阵

产品详细功能：化繁为简，一线连通

• 支持模拟视/音频、VGA、VGA+Stereo、DVI信号格式
• 采用RJ-45接口做为输入输出接口
• 采用双绞线连接，保持信号的传输特质，简化系统布线
• VGA信号切换矩阵输入/输出端配有VGA信号编/解码转换盒
• VGA信号编/解码转换盒具有预加重/均衡调节功能
• 支持模拟视/音频、VGA、VGA+Stereo、DVI信号格式
• 采用RJ-45接口做为输入输出接口
• 采用双绞线连接，保持信号的传输特质，简化系统布线
• VGA信号切换矩阵输入/输出端配有VGA信号编/解码转换盒
• VGA信号编/解码转换盒具有预加重/均衡调节功能

产品适用领域：广电、AV领域

优处：

    1、 采用RJ-45接口及双绞线的连接方式，保持信号的传输特质，简化系统布线
    2、 输入输出均配有信号格式的编解码转换盒，解决了远距离传输后信号衰减的问题

产品主要技术介绍

• 支持模拟视/音频、VGA、VGA+Stereo、DVI信号格式
• 采用RJ-45接口做为输入输出接口
• 采用双绞线连接，保持信号的传输特质，简化系统布线
• 矩阵输入/输出端配有VGA信号编/解码转换盒
• VGA信号编/解码转换盒具有预加重/均衡调节功能

新特珑CCS-V33合并式可编程中控系统主机

    产品特色概述：

    主机具有8路RS232/RS485通讯口（带奇偶校验），每路受控设备可以级联5台以上；主机提供8个可编程IR红外接口；主机内置4×2VGA矩阵切换，支持台式电脑、手提电脑、数字展台等输入，频宽达360MHz；主机内置4×2视频矩阵切换，8X2音频矩阵切换,可独立控制音频视频信号；主机内置2组电动屏幕220V电源控制，2路220V设备电源控制

    产品详细功能说明

    1、对AV矩阵、VGA矩阵进行信号切换控制及联动控制；
    2、对投影系统进行开/关机、输入信号切换、电动幕等控制；
    3、对DVD、录像机等设备进行播放、停止、暂停等控制；
    4、对会议系统、摄像头进行控制，并实现视像联动功能；
    5、对继电器、调光器进行控制，以实现对灯光进行开、关、 明、暗进行调节，或定制场景控制；可在控制中加入时间等待，在结束会议，灯光间隔两分钟后再自动关闭；
    6、对音频扩声系统进行控制，实现音量升、降、静音、音源选择等控制，
    可分区或全部控制；

    产品详细规格参数

    1、能高速运算复杂的逻辑指令，提供了开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构；
    2、采用国际流行的全贴片式SMT工艺和可编程逻辑阵列电路，能保证更快的运行速度和更稳定的操作系统；
    3、强大的内置可编程接口可以控制几乎所有的外接设备（包括第三方设备）；
    4、可通过扩展以太网控制接口实现计算机远程控制；
    5、控制端口：
     ◆ 主机具有8路RS232/RS485通讯口（带奇偶校验），每路受控设备可以级联5台以上；
     ◆ 主机提供8个可编程IR红外接口；
     ◆ 主机内置4×2VGA矩阵切换，支持台式电脑、手提电脑、数字展台等输入，频宽达360MHz；
     ◆ 主机内置4×2视频矩阵切换，8X2音频矩阵切换,可独立控制音频视频信号；
     ◆ 主机内置2组电动屏幕220V电源控制，2路220V设备电源控制；
     ◆ 主机内置2路I/O防盗报警（扩展），弱电控制，支持0-5V数字输入信号的终端块输入I/O端口；
     ◆ 主机内置1路RELEY（弱电）开关，带常开或常闭输出；
     ◆ 主机内置2路高保真64级音量调节，带高低音调节，带静音；
     ◆ 主机内置直观、开放的中文编程界面Code Builder；
     ◆ 主机采用内嵌式处理器，高速运算处理，高速闪存，性能稳定；
     ◆ 主机全面支持第三方设备及其控制协议；
     ◆ 主机内置通过Code Builder编程软件，内嵌红外（IR）仿真学习，无须外接学习器；
     ◆ 主机内置用户可自建、管理红外代码库。
    6、宽电压通用电源（110V-240V）；
    7、Control System Builder全中文界面；
    8、电源PIU管理模块，数字保护电路，CPU看门狗软硬保护，大规模贴片生产；
    9、支持面板、无线触摸屏、有线触摸屏、电脑软件、网络集中管理等控制方式。
    10、控制方式:可编程触摸屏等。

产品适用领域：多功能厅，酒店会议，指挥中心，调度中心，学术报告厅等会议

与市场现有同类产品比较的优劣之处

    可编程控制平台，人性化的中文操作界面和交互式的控制结构，运行速度更快更稳定，可通过扩展以太网控制接口实现计算机远程控制，内轩可编程接口可控制几乎所有的外接设备。

第三方检测信息

    1、中国国家强制性产品认证证书3C认证
    2、广东省广州市产品质量监督检验所检验报告

优特普双绞线传输器UTP116AR

【产品介绍】

    UTP116AR是一款有源16路自动增益型的双绞线接收器。该设备可以和UTP101AT以及无源产品搭配使用，以五类或超五类以上的非屏蔽双绞线作为传输介质，实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号，当与UTP101AT配对使用时，传输距离达1200米，当与UTP102P配对使用时，传输距离达600米线缆质量好时可达900米以上。当同时可根据实际环境进行不同距离的调节，视频效果好。

    UTP116AR采用超强的抗干扰电路设计，同时具备五级防雷功能，也继承了我们优特普公司所有有源产品双路输出的功能。90V—250V宽电压设计，符合国内外所有客户的需求。该款产品和以往的有源产品不同之处在于：它是一款自动增益型的产品，用户无需动手，只需要将设备连接好，稍等待片刻，视频上即会呈现清晰，稳定，实时的画面.若用户的连接线没有接好，产品后面的信号指示灯就会一直处于不停闪动的状态，既提醒用户没有连接好设备，做到人性化设计。它的每一路均采用抽屉式的可拔插型板卡，支持热拔插，当其中的某路出现问题时，只要将出现问题的那一路板卡拔下来寄回优特普公司的售后维修部，我们将在24小时内维修好并寄回，为客户提供最优最快捷的服务。与传统视音频传输方案相比，采用双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普科技产品的性能更强，稳定性更好，性价比优势更为明显。

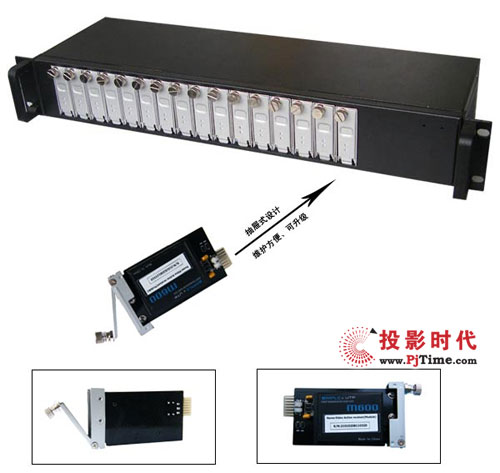

【正面图】

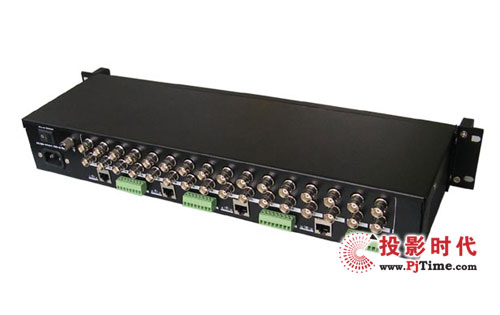

【背面图】

【产品特点】

• 抽屉式可拔插板卡设计（支持热拔插）
• 实时传输清晰的AV信号，视频效果质量高
• 1.5U机架设计，维护方便
• 距离0～1200米，自动增益型
• 超强干扰抑制
• 五级防雷设计
• 视频/电源指示
• 电源高抗扰设计
• 90V-250V宽电压直流交流输入
• SMT表贴工艺设计

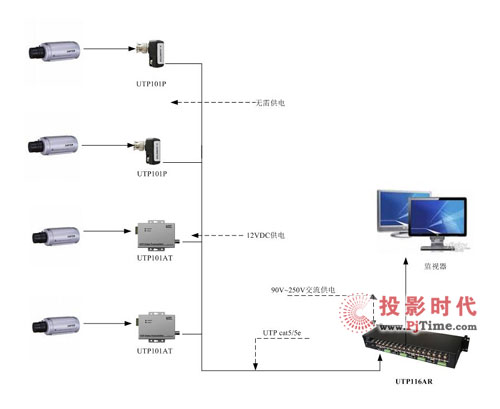

【产品应用示意图】

【产品性能参数】

电源部分	适应电压范围	195V-220V AC
	功耗	<3W
视频传输性能	兼容视频制式	PAL、NTSC、SECAM等基带信号
	信号处理带宽	250MHz(-3db)
	信号均衡带宽	0-6MHz(-3db)
	传输距离	600M(无源发射)、1200M(有源发射)
	抗干扰	>60db
信号接口部分	视频输出端口	卡针母制BNC座，75欧姆阻抗
	视频输入端口	可拔插接线端子，RJ45插座，50欧姆阻抗
	视频输出口防护	2KV(共模) 执行标志：10/700us IEC6100-4-5 1955(GB/T 17626.5-1999
	视频输入口防护	2KV(差模)，4KV(共模) 执行标志：10/700us IEC6100-4-5 1955(GB/T 17626.5-1999
	视频输入端口过流保护	1>100mA过流保护
LED指示	电源信号灯	红
	信号指示灯	绿
防护级别	整机静电防护	6KV接触放电，8KV空气放电 执行标准：IEC6100-4-2
可靠性	平均故障间隔 时间(MTBF)	>30000小时
机械特性	外观尺寸	472mm*140mm*66mm
	材料	1.0mm镀锌电解板
	颜色质地	黑色，喷粉
重量	整机重量	4.104Kg
操作环境	工作温度	-20-70℃
	存储温度	-40-150℃
	湿度	0-95%（无凝结）
主要配件	单路接收模块	12个
	电源线	1根
	绿色端子	4个
	两侧挂件	2个
包装	包装盒体积	560mm*275mm*97mm
	防震材料	珍珠棉防震架
	防潮	5克干燥剂



【产品售后服务】

15天内包退，三个月内包换、二年内包修（详情请浏览保修卡）



【通过认证】

     CE认证详情

【产品应用范围】

• 安防监控系统
• 多媒体网络教学系统
• 工业自动化控制系统
• 医疗监护显示系统
• 银行、证券、金融信息显示系统
• 远距离网络服务器监控
• ……

大连科迪Kd7800 HD-SDI高清矩阵

　　Kd7800 HD-SDI 高清矩阵是大连科迪视频技术有限公司研制的高品质数字矩阵，运用先进的技术和设计结构,采用最先进的进口切换芯片和优质成熟的电子元器件，从而保证矩阵系统高度的安全性、可靠性及优异的性能指标。

    Kd7800 HD-SDI 高清矩阵广泛应用于电视台高清信号的播出、节目制作、传输，节目上下载、高清演播室、转播车以及其他行业。

Creator快捷DVI 128128数字矩阵切换器

    Creator DVI 128128是一款采用光纤传输，使信号长距离传输，不受干扰，信号无衰减。可将输入128路光纤信号同步或异步快速切换一路或多路通道输出。光纤输入/输出接口采用多模LC型接口。光模可拔插，用户可根据需要，更换光模。

应用场合：

    大屏幕投影显示工程

    多媒体会议厅

    电视屏墙

    安防监控

    指挥控制中心

    多媒体教学

产品特性：

    支持128路光纤信号输入，128路光纤信号输出。

    光纤输入/输出接口采用多模LC型接口。

    光模可插拨，用户可根据需要，更换光模。

    音频型号类型有；立体声、平衡或非平衡接法。

    视频带宽：165MHz，数字接口带宽：1.65GHz。

    提供独立的光纤和音频平衡/非平衡输入，输出端子。

    每路光纤分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图象和声音信号能高保真输出。

    带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。

    具备红外遥控功能和RS232通信功能。

    具有网络接口，可通过以太网控制。

    采用可编程逻辑陈列电路，任意交互切换。

    内置国际通用电源。

技术参数

光纤
中心波长	850nm
带    宽	165MHz，全数字
数据传输率	6.75gbps
最大支持分辨	1600X1200@60
相对噪声强度	116 DB/Hz
回波损耗	≤ 10dB
最大传输廷时	5nS(±1nS)
切换速度	200ns(最长时间)
信号类型	符合IEEE802.3z中1000BASE_LX光连接规范信号
光纤输入
接    口	多模LC型接口
光纤类型	850nm Multi Mode
光接收灵敏度	- 23dBm平均光功率@850nm
输入光调制幅度	≤ 15μW
建议最大输入距离	小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材）
光纤输出
接    口	多模LC型接口
光纤类型	850nm Multi Mode
发射功率	-9.5 ～ -3dBm平均光功率@850nm
输出光调制幅度	180μW
建议最大输出距离	小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材）
音频信号
输入/输出接口	5位3.8mm带栓螺丝接口
增    益	0dB
频率响应	20Hz ～ 20kHz,
总谐波失真+噪声	0.03%@1kHz（额定电压下）
信噪比(S/N)	> 90dB
立体声分离度	> 80dB@1kHz
共态抑制比(CMRR)	> 75dB@20Hz
信号类型	立体声，平衡或非平衡接法
阻    抗	输入：>10kΩ(平衡或/非平衡接法)输出：50Ω(非平衡接法)，100Ω(平衡接法)
最大输入电平	±19.5dBu,(平衡或/非平衡接法)
增益误差	±0.1dB
最大输出电平	+19.5dBu,（平衡或/非平衡接法）
控制种类
串行控制接口	RS-232,9-针母 D型 接口
波特率与协议	波特率：9600，数据位：8位，停止位：1，无奇偶校验位
串行控制口结构	2=TX,3=RX,5=GND
以太网控制接口	RJ-45母接口（可选控制接口配件）
以太网控制协议	TCP/IP
以太网控制速率	自适应该10M或100M,全双工或半双工
控制程序	《SWITCH 2.0》
规格
电    源	100VAC～240VAC,50/60 Hz国际自适应电源
温    度	储存、使用温度：-20º ～ +70ºC
湿    度	储存、使用湿度：10% ～ 90%
平均故障间隔时间	30,000小时
质          保	1年免费保修，终生维护



金达莱VGA3216B矩阵切换器

    金达莱VGA-3216B矩阵切换器是为了将计算机显示信号进行重新分配和组合的矩阵交换设备，该设备可将32路VGA输入信号切换到16路输出通道的任意通道上去。

    本切换器具有断电保护功能，在意外情况下可保存上一次的控制状态。具有两种控制方式，使用计算机的RS-232通信接口，提供微机控制程序进行切换操作；用户还可以使用红外遥控器切换控制.
人工可控，VGA视频信号交换输出。

    产品参数：

    带 宽              300MHz
    RS232串口/红外遥控      ≥  距离10米VGA输入信号     距离10米
    VGA输出信号     距离50米
    （※ 匹配电缆          VGA专用电缆）
    输入电源         AC220V±10％
    功耗          ≤ 30W
    19″标准机箱              4U

    产品适用领域

    可广泛用于所有需要进行VGA信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。
