常用视频会议室建设建议书

3.3  大型视讯会议室
    大型视讯会议室是指容纳60－300人的会议室，对于大型会议室所包含的系统可分成多个子系统，除视频会议子系统外，通常还包括：

会议系统

大屏幕投影显示系统

会议扩声系统

会议摄录系统

集中控制系统

3.3.1 会议系统
    会议系统通常完成投票、表决、统计和显示等会议功能，业界知名的产品主要有日本SONY、荷兰飞利浦（PHILIPS）和德国贝拉（BRAHLER）会议系统，在国内比较常见的是SONY和PHILIPS的会议系统。

    会议系统包括一般讨论会、多语种同声传译会、投票表决及旁听系统，会议系统除中央控制设备外，还包括主席单元（主席麦克）、代表发言单元（发言麦克）等，一般供几十名与会者使用，大型可扩充到数百个发言单元以及上千个旁听单元。主席单元有优先发言权，可以中断或禁止代表发言。发言单元带有强指向鹅颈话筒、扬声器、耳机、请求发言键、工作指示灯、声道选择钮。

3.3.2 大屏幕投影显示系统
    大屏幕投影机的选择首先要考虑采用前投还是背投方式，然后确定投影屏幕尺寸、亮度、分辩率等指标，选择相应性能的设备。目前比较流行的采用大屏幕拼接方式实现更大屏幕显示。

    所谓前投，就是投影机的安装位置与观众在屏幕的同侧，投影机发出的光线投射到屏幕，在屏幕上形成图像，然后光线再反射到人眼睛。所谓背投，就是投影机的安装位置与观众分别位于屏幕的二侧，投影机发出的光线从屏幕的一侧直射到屏幕，光线透过屏幕进入观众眼睛。前投屏幕可做成任意尺寸，但需要控制环境光才能得到很好的观看效果。背投屏幕在尺寸不如前投，但不需要控制环境光，比较适用于观众不多，环境光线和照明很好的环境。

    如果环境光线很亮，那前投就会显得暗些，背投就是最佳选择了。如果人数在50至100之间，没有必要用较大的屏幕。

    大屏幕显示设备生产厂家很多，如著名的老品牌如美国Infocus（富可视），价格比较适中的有日本众多品牌，目前用的比较多的还是日系产品，如东芝。

    亮度是显示设备很重要的指标，50－300平方米会议室，选用2500——4500ANSI流明即可。

3.3.3 会议扩音系统
    大型会议室考虑需要接入多种信号源，如视频会议系统、VHS录象机、DVD播放机，等等，会议扩声系统要进行语言、其它影音资料音频信号的重播，在设计时重点考虑扬声器的分布以及声压覆盖的均匀，保证各种音频信号重播清晰不混浊。

    根据国家厅堂扩声系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级a.语言扩声系统一级标准要≥90dB，b.语言和音乐扩声系统一级标准要达≥95dB；c.声场不均匀度要做到1.0kHz和4.0kHz时测量≤8dB；d.传声增益在0.125~4.0 kHz的平均值要≥-8dB；以上为国家标准。

    会议扩音系统设计要求达到和超过国家规定的标准，音响效果应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言和音乐兼用一级标准。演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫，声像定位正确。

    对于建筑声学上的缺陷，我们要能通过电声的方式予以补偿，因此扩声设备的质量必需是高质量的。

    采用专业音响扩声设备一般包括：

 音箱：一般可以分布吊装在墙上，以获得均匀的声场。

 功放

 均衡器

 反馈抑制器

 调音台

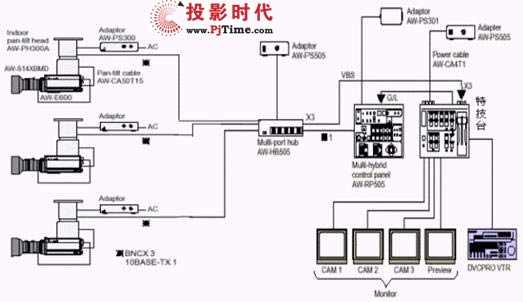

3.3.4 会议摄录系统
    可实时拍摄会议发言人特写、会场场景，拍摄内容可实时传送至操作室供操作员监控和记录。通过A/V矩阵切换可以作为视频会议的视频源。

    摄像机用的比较多的如松下E600摄像机，这是一款广播级摄像机，水平分辨率为800线，最小照度为1.5lux，信噪比60dB。

    建议大型会议室至少配置2台摄像机，在会场的前后部各放一台，安装方式可采用吊挂天棚、吊挂在墙上等。

3.3.5 集中控制系统
    集中控制系统（也称中控系统，中央控制系统）用的比较多的是美国的CRESTRON（快思聪）和Panja（AMX）。大型会议室系统设备很多，采用集中控制系统是非常重要的。通过集中控制系统可控制投影机、摄像机、灯光、视频源（DVD、VCR等）、音响、电动窗帘、电动屏幕、A/V矩阵、VGA矩阵等；实现所有音视频、VGA信号的自由切换；实现所有电源的自动控制。

3.3.6 视讯会议系统
    视频会议系统作为大型会议室的一个功能子系统，实际只需要把视频音频的输出到A/V矩阵上，同时接入A/V输出的视频和音频。对于大型会议室，只需要配置1台视讯终端即可。

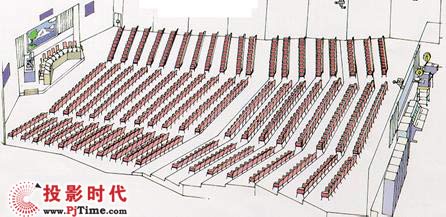

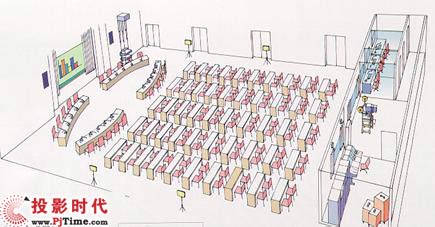

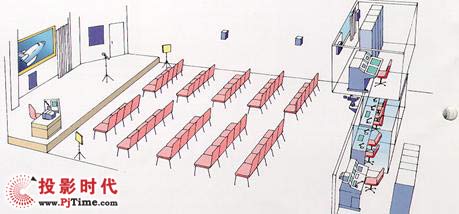

3.3.7 几个大型会议室的效果图

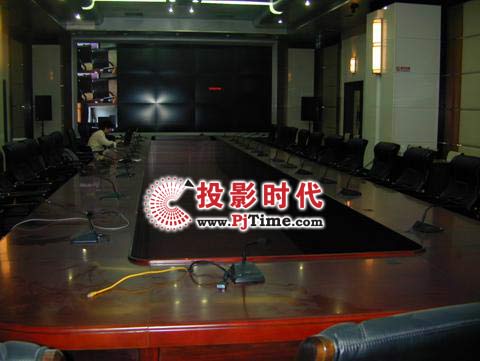

3.3.8 某水利部门的视频会议室实际场景
    采用15台60寸东芝背头电视拼接组成的大屏幕显示系统，采用SONY会议系统，采用快思聪集中控制系统。
