测试仪器方面:

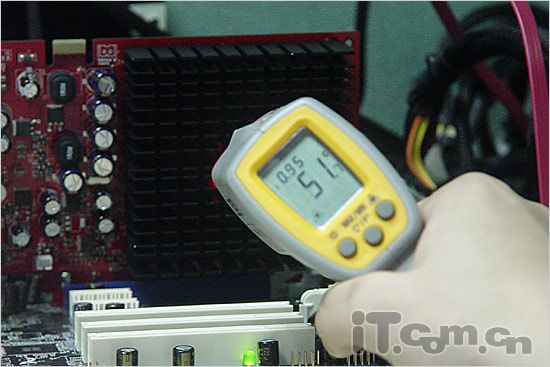

测试仪器方面,我们采用了软件+硬件的方式,对于显卡周边环境,我们使用了测温仪对其进行测量,主要测量显卡整体温度、显卡散热片正面温度、显卡散热片背面温度和热管温度,对于这几个数值我们分别测量三次并取平均值,降低测量误差值。

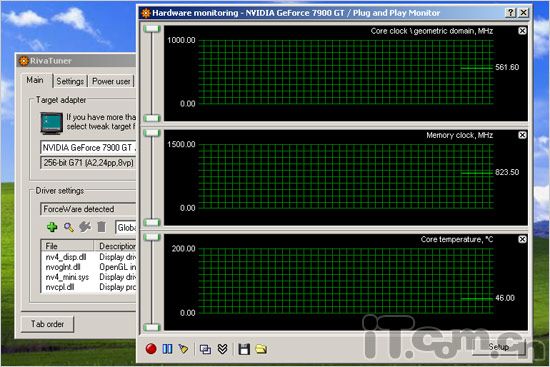

而在测试GPU核心温度时候,我们使用了更为精确的软件-RivaTuner和ATi Tool,分别针对NVIDIA显卡和ATi显卡:
RivaTuner功能齐全,不过对于大部分ATi显卡支持不全,虽然后续版本对ATi显卡增加有所支持,不过还是难以符合我们这次的测试要求。

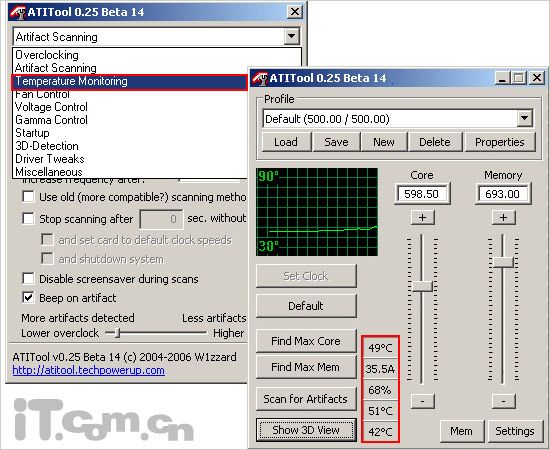

ATi方面我们使用了最新版本的ATi Tool0.25 Beta4,相比0.24版本的ATi Tool,支持更多的X1600显卡和具备了更多的温度监控功能,不过非常可惜,由于ATi显卡在X1000系列中才部分内置温控电阻,而且需要根据显卡厂商自行添加,所以在这次测试中发现,除了蓝宝X1600极限版支持这一功能之外,其余产品都没有提供温度监控功能,而且蓝宝X1600极限版支持监控的功能跟高端的X1900GT无异。OK,所有测试准备功夫完成,马上进入我们的温度测试部分:
测试说明:需要注意的是这次我们主要测试各款显卡散热效能,所以不涉及显卡3D性能和视频性能方面测试,而且由于测试数据繁多,所以在产品介绍时候将产品温度的数据一同放在产品后面,同时加上一些使用感受,方便读者朋友查阅,同时在最后来一个测试汇总,将横向总结一下各款显卡的散热效能。
除了三大测试环境和两种测试方法之外,由于这次测试涉及到的温度数据相当多,所以我们采集了显卡5个位置的温度数据,他们分别是:
1.显卡整体温度,这部分温度主要是除了显卡散热片和显卡接口等温度较低的温度外的温度,如显卡电容元件、PCB温度、显存温度等数值,这一数值将会采集最低和最高值;
2.显卡散热片正面温度,这部分温度主要采集显卡正面散热片温度,这一数值将会采集最低和最高值;
3.显卡散热片背面温度,这部分温度主要采集显卡背面温度,假若显卡背面有散热片则采集背面散热片温度,假若背面没有散热片则采集显卡背面温度,这一数值将会采集最低和最高值;
4.显卡热管温度,这部分温度采集主要对应有热管的显卡,这一数值将会采集最低和最高值,分别是热管最热端和最冷端,以考察显卡热管热教坏能力;
5.软件GPU温度,这一数值将有以上显卡显卡温度测试软件采集,主要由测试开始记录,然后记录到测试结束,将会采集最低和最高值。
