显卡散热转变
独立显卡由无需散热系统到巨型散热系统
火热的暑期已经到来，除了打算去外出旅游的朋友外，在家享受悠长假期的朋友，肯定都已经在期待已久的游戏中厮杀，又或是安坐在家中细品HDTV带给我们的视觉震撼！那么在家中组建一台HTPC来观看HDTV，相信是众多高清视频爱好者的梦想！虽然PC中最大的噪音源来自于CPU散热器和硬盘等方面，不过图形子系统的日益发展，显卡的散热系统越来越受到用户的重视，那么，显卡散热系统又是如何发展而来的呢？
即使是经典的多芯片Voodoo系列，都没有使用任何散热措施
早期的玩家对于3DFX这个图形公司应该不会陌生，其最早期的Voodoo系列显卡，并没有使用任何辅助散热措施，而是使用了最为简单的被动散热设计，因为当时图形芯片设计相对简单，所以众多显卡厂商们根本没有对显卡散热系统作太多考虑。
公版散热器虽然可以完全缓解Radeon X1900XTX热量，不过效能并不高
时间发展到2006年，图形芯片晶体管数已经超越了现时大部分主流的中央处理器，虽然使用了先进的90nm甚至是65nm工艺，不过更多的晶体管数目使得显卡在功耗增长同时，还对散热系统提出了极高要求。目前民用级最高端单芯片的娱乐显卡，X1900XTX和GeForce 7900GTX都不约而同地使用了夸张的散热设计，目的就是提高散热系统散热效能，不过问题有目共睹：噪音大、体积巨大等问题使其难以进入家用级HTPC行列，试想一下，有谁会在电视机旁放一台噪音恐怖的PC？
静音显卡的好处
针对喜欢静音设计的用户，厂商们都推出了各自采用静音设计的显卡，那么，除了零噪音外，静音显卡还有些什么样的好处呢？下面一起来看看：
静音显卡的三大好处
1.无风扇：
零噪音设计的显卡一般采用了全散热片设计、又或是配置了低转速大口径风扇设计，能够将PC图形子系统的噪音降到最低，甚至是完全没有噪音的世界。
2.无噪音：
8cm低转速风扇,最高转速2300rpm，风量达到17.17CMF。
目前旗舰级显卡都采用大口径风扇＋密集散热鳍片的方式加强显卡散热效能。在常规情况下，噪音问题很难会成为焦点，可一旦显卡在全速运行3D渲染时候，显卡噪音将会全面覆盖整个PC系统，成为第一号噪音杀手，不信？随时可以点击文章《X19XTX/79GTX全速工作噪音实时对比》“听听”这些强劲有力的风扇效能！实时感受一下NVIDIA/ATi高端旗舰恐怖的散热系统噪音状况。
X19XTX/79GTX全速工作噪音实时对比
实际上，PC上的噪音大多数不是来自于显卡方面，而是来自于CPU和硬盘等方面，不过由于现时单张显卡功耗已经发展到接近200W的水平，所以显卡在全速运转时候噪音相当明显，长期在这种噪音环境下生存，在医学角度来说更会出现耳鸣、胸闷等情况。为此，还PC一个宁静的使用环境，是很多追求健康用户的不二之选。
2.无灰尘：
使用一段时间后，显卡上强力风扇促进了灰尘暴涨问题
如此密集的散热片，以后的显卡清洗工作难度更大
当然了，没有了风扇恐怖的抽风散热，就没有了上面恐怖的噪音问题，同时更彻底杜绝了显卡灰尘暴涨的问题。各位使用过一年或者两年以上的朋友，肯定对清理自家P中的显卡主板等灰尘感到头痛了？尤其是具备了强力显卡风扇的用户，更是对灰尘问题头痛不已，而且有显卡风扇就意味着有风扇停转的烦恼，长期的风扇停转很有可能会降低了显卡总体寿命。
宁静舒适地使用PC是很多用户追求的环境
其实，使用PC你也可以很舒服，使用主流高端显卡你也可能获得一个清净的使用环境，环境清净了，看HDTV，玩游戏自然也舒心爽快多了，心情就像是被放飞，思绪得到了释放。那么，你会因为这些原因选择静音显卡吗？你认为静音显卡都有哪些用户？你属于下面那种需求静音环境的用户呢？
静音显卡发展基础
需求静音环境的主要用户群都有哪些？
家用级HDTV用户
上面提到，如果在家中电视机旁安置了一台轰鸣的PC，那么用户肯定难以安宁地看完大片，更无法谈及舒适二字，所以家用级HDTV用户对静音显卡需求是最大的，同时这部分用户亦在很多程度上占据着静音显卡市场。
网吧用户
另一部分对静音显卡需求较多的用户就是网吧用户，网吧的使用环境极为苛刻，需要电脑长时间稳定运行。尽管主动式风扇散热效果好，成本低，但其故障率高和容易积灰的问题、为显卡的一大潜在隐患：持续高温运行、容易聚积灰尘、一旦停转就会由于温度急剧升高导致死机或者芯片烧毁，这也是网吧经营者最为头痛的问题。由风扇故障引起的显卡故障占据70％以上的比例。
静音显卡逐渐浮现的基础（静音显卡的简介）
显卡工艺提升，功耗降低
7600系列由于采用了90nm制程，所以功耗很低
最近两年才提出静音显卡的概念，其实很早之前，没有使用风扇的低端显卡都采用了静音设计，也就是很简单的一块铝片覆盖显示核心，即可达到散热目的，不过随着GPU晶体管数目暴涨，此前中高端显卡难以使用静音理念。除了散热材质的提升和静音显卡技术的发展之外，更先进的90nm制程也是使得中高端显卡得以静音的基础之一。
散热材质的提升
静音显卡发展就离不开散热材质的提升，散热片采用更高热传导系数的材质制作，最新工艺的精密切割技术切割出的散热片，表面会形成粗颗粒，这种粗颗粒可以使散热片和空气的接触面更大，提升散热效率。同时，更优秀的高品质电容，耐热性更高，使用寿命更长也是静音显卡发展基础之一。
热管的介入
采用大量热管传导
静音显卡的大规模进军中高端显卡，其最大原因是使用了热管散热技术，所谓热管技术是一种比较新型的生产工艺，它是通过吸收/散发热量的原理来降低温度。一般来讲，热管由管壳、吸液芯两部分所组成。当热管的一端受热，管中的液体开始蒸发，蒸汽受压差影响流向另一端，然后放出热量后凝结成液体，液体再次流向蒸发端，重新进行蒸发。在这个反复的过程中，热量被带走，达到散热的目的。
水冷虽然属于静音范畴，不过难以实现零静音和造价昂贵的特点
虽然更高端的静音散热设计使用了水冷散热，不过由于水冷散热后期维护难度大，占用机箱体积大、潜在水冷管爆裂和造价昂贵等等问题，所以难以普及主流中高端显卡市场，那么目前市面上主流的静音显卡都有哪些产品？都使用了哪些设计？
静音显卡都有哪些产品
目前主流静音显卡主要使用了单纯散热片覆盖和热管散热片覆盖两种方案：
热管阵营
这次我们IT世界网收集了市面上9款具备静音散热的显卡，无论是使用单热管散热、双热管散热、正反两面都有散热片、只有正面有散热片，还是使用双Slot作为散热中转站的静音显卡都囊括其中。
散热片阵营
稍微高端的显卡产品，都会采用热管＋静音设计，这种设计能够将散热效能提高到另外一个层次上，区别于单纯的散热片设计，这种设计能够更好地利用机箱风道设计来获得更为有利的散热环境，相对单纯散热片的设计，具备热管散热的显卡造价当然更高昂，那么其效能是否更为优秀？
我们如何测试静音显卡
硬件测试平台介绍：
| |||
|
AMDAthlon64 3200+(Venice核心 实际频率2.0Ghz) | ||
|
Samsung DDR400 512M Dual | ||
|
Maxtor DiamondMax Plus 10 SATA 200GB 8MB缓存 | ||
|
华硕ASUS A8N SLI (nForce4 sli) | ||
|
FSP (全汉) GEEENPOWER FSP400-60GLN (400W) | ||
|
Pinnacle品视宝PCTV 50i | ||
| 软件测试平台 | |||
|
Windows XP Professional SP1 DirectX 9.0C ready | ||
|
nVIDIA ForceWare 6.85 WHQL For Win2000/XP | ||
|
nVIDIA Forceware 84.56 WHQL For Win2000/XP | ||
测试平台方面我们使用了常规的AMDAthlon64 3200+处理器，相信对于目前中高端显卡来说，这套配置已经完全胜任，而且这套配置更为贴近主流HTPC用户实际使用环境。
软件测试平台：
测试软件方面，我们采用了两种测试方式结合的方案：首先在安装驱动显卡驱动后重启一次，记录下系统待机5分钟后的最低最高温度；然后在这个基础下开启3DMark05，持续运行30分钟后在不退出3DMark05时候记录下显卡即使最低最高温度。值得注意的是，显卡最低最高温度是整体平均温度，例如热管最低和最高温度，即为显卡热管最冷端和最热端温度，如此类推。
运行30分钟3DMark的具体设置（图片可以点击放大）
测试环境介绍：
测试环境分为裸机环境和实际模拟用户使用的密闭机箱环境：
1.裸机状态下开启空调环境：
由于测试的是显卡温度，所以不能不考虑显卡周边环境温度的问题，这次测试我们分别使用了三个环境分别对9款显卡进行实地测量，分别是在外置机箱24摄氏度有空调环境下、内置机箱24摄氏度有空调环境下和外置机箱28摄氏度没有空调环境下进行。其中，外置机箱24摄氏度有空调环境如上图所示。在机箱环境中的测试我们当然使用的是HTPC机箱：
测试环境介绍
2.机箱内关闭空调环境：机箱内开启空调环境：
使用密闭机箱测试环境：Tt Bach卧式机箱：
我们这次测试静音显卡，为什么一定要在HTPC机箱中测试？因为HTPC机箱内部空间更为狭窄，而且HTPC机箱对于系统内部布线要求更为苛刻。换句话说，可能静音显卡在普通ATX机箱中30分钟后提升的温度，就等于HTPC机箱中运行5～20分钟的温度提升，能够在更短时间内看到温度问题，将时间得以浓缩。
这次我们的测试中采用的HTPC机箱由TT独家提供，再次感谢TT为我们提供了很好的测试环境。
密集的机箱内部环境当然不能缺少机箱中仅有的主动散热风扇，TT这款Bach卧式机箱，采用了前置吸风后置排风的设计，在机箱中形成一个风道，这对于完全没有风扇的静音显卡散热是一个很好的辅助。
为了模拟实际的使用环境，我们更是在机箱内部内置了一片由Pinnacle提供的Low-Profile电视卡--50i，关于这款电视卡的更多性能介绍，有兴趣的朋友可以点击浏览，模拟用户在实际使用时候的机箱环境，不过在测试时候不安装驱动程序。
测试仪器&测试说明
测试仪器方面：
测试仪器方面，我们采用了软件＋硬件的方式，对于显卡周边环境，我们使用了测温仪对其进行测量，主要测量显卡整体温度、显卡散热片正面温度、显卡散热片背面温度和热管温度，对于这几个数值我们分别测量三次并取平均值，降低测量误差值。
而在测试GPU核心温度时候，我们使用了更为精确的软件－RivaTuner和ATi Tool，分别针对NVIDIA显卡和ATi显卡：
RivaTuner功能齐全，不过对于大部分ATi显卡支持不全，虽然后续版本对ATi显卡增加有所支持，不过还是难以符合我们这次的测试要求。
ATi方面我们使用了最新版本的ATi Tool0.25 Beta4，相比0.24版本的ATi Tool，支持更多的X1600显卡和具备了更多的温度监控功能，不过非常可惜，由于ATi显卡在X1000系列中才部分内置温控电阻，而且需要根据显卡厂商自行添加，所以在这次测试中发现，除了蓝宝X1600极限版支持这一功能之外，其余产品都没有提供温度监控功能，而且蓝宝X1600极限版支持监控的功能跟高端的X1900GT无异。OK，所有测试准备功夫完成，马上进入我们的温度测试部分：
测试说明：需要注意的是这次我们主要测试各款显卡散热效能，所以不涉及显卡3D性能和视频性能方面测试，而且由于测试数据繁多，所以在产品介绍时候将产品温度的数据一同放在产品后面，同时加上一些使用感受，方便读者朋友查阅，同时在最后来一个测试汇总，将横向总结一下各款显卡的散热效能。
除了三大测试环境和两种测试方法之外，由于这次测试涉及到的温度数据相当多，所以我们采集了显卡5个位置的温度数据，他们分别是：
1.显卡整体温度，这部分温度主要是除了显卡散热片和显卡接口等温度较低的温度外的温度，如显卡电容元件、PCB温度、显存温度等数值，这一数值将会采集最低和最高值；
2.显卡散热片正面温度，这部分温度主要采集显卡正面散热片温度，这一数值将会采集最低和最高值；
3.显卡散热片背面温度，这部分温度主要采集显卡背面温度，假若显卡背面有散热片则采集背面散热片温度，假若背面没有散热片则采集显卡背面温度，这一数值将会采集最低和最高值；
4.显卡热管温度，这部分温度采集主要对应有热管的显卡，这一数值将会采集最低和最高值，分别是热管最热端和最冷端，以考察显卡热管热教坏能力；
5.软件GPU温度，这一数值将有以上显卡显卡温度测试软件采集，主要由测试开始记录，然后记录到测试结束，将会采集最低和最高值。
双敏7316e Pro冰翼
值得注意的是，由于温度测试的数据众多，所以希望读者朋友在读取成绩成绩之前，首先了解一下我们的测试规则和测试环境介绍，我们亦在每张显卡介绍后方详细列出了这款显卡在不同环境下的工作温度图，以方便准备购买这款显卡的朋友参考，由于数据繁多，我们尽量在成绩后方使用最简单详细的文字描述测试过程编辑使用感受。
待测产品介绍&单卡温度测试成绩（排名不分先后）：
双敏PCX7316e Pro冰翼版
核心频率/显存频率：500/1080MHz
显存规格：DDR3 128MB/64bit 英飞凌 2.0ns
媒体参考价：499元
双敏这次送测的这款型号为PCX7316e Pro冰翼版静音显卡，采用Geforce 7300LE核心，研发代号为G72，7300LE本质上和7300GS完全相同，只是NV刻意的把运行频率降低，以快速填充市场，差别仅仅在于频率上的不同。该卡采用0.09微米工艺制程，内建4条渲染管线和3个顶点着色引擎，支持DirectX 9.0C，Shader Model 3.0、HDR和OpenGL 2.0等技术特性，采用新工艺制造发热量小。
该款产品一大特色就在于采用了全静音的散热器—U-Cool6冰翼热管散热器，能给用户提供一个更安静的环境，而被动散热更容易被网吧接受，充分满足网吧对投资最保险化的追求，避免长时间使用沉积灰尘，清理也更容易。
显存方面，速配PCX7316e PRO冰翼版采用的是英飞凌2.0 DDR3显存颗粒，总容量/位宽为128MB/64bit，默认核心/显存频率达到了500/1100MHz，因此性能上比市场内一些7300GS还要高，而DDR3显存也还具备一定的超频能力。
对于中低端显卡来说，最为关键的是在最少成本下实现全被动散热，市面上很多低端被动散热显卡都是仅仅是使用了纯散热片的设计，对于使用更高速DDR3显存颗粒等7300LE显卡来说，稍微有点危险。从双敏待机5分钟后显卡整体温度图测试数据可以看到，双敏这款7300LE在常见的24度开空调环境下显卡整体平均保持在40摄氏度以下，在较为低端的28摄氏度环境下温度稍微提高，显卡与环境温度基本保持平衡。
持续运行3DMark05三十分钟后，显卡温度有明显提升，不过从总体平均值来看，多数居于40～50度范围内，由于双敏这款显卡背面有巨型散热片，所以在内置机箱时候风道相当受益，甚至比起在外置机箱时候温度有所下降，幅度相当明显。从实际使用角度上来看，速配PCX7316e PRO冰翼版对于7300LE和DDR3显存发热控制，完全游刃有余，热管的介入能够在很大程度上将显卡的正背面温度适当平衡，从散热片正背面温度可以看到，他们的总体差异不大，U-Cool6冰翼热管散热器棱角分明的设计对于增加显卡表面散热面积和提升散热效能有相当的帮助。从显卡右上角的电感处录得的52.1摄氏度整体最高温度，可以看到显卡的整体热量已经聚积在这一位置，希望双敏在后续产品上能够加强这一电感散热效能。
昂达7300GT极速版
256M
核心频率/显存频率：450/800MHz
显存规格： ELPIDA DDR2 256MB/128bit
媒体参考价：649元
昂达这款7300GT极速版256M采用了G73核心，90工艺制程，DDR2的显存颗粒，出厂频率为450/700MHz，其最大的特色就是采用了散热片覆盖散热系统，全静音的散热方式，而关于采用DDR2显存的7300GT性能。
昂达7300GT极速版256M，采用了一片纯铝质散热片覆盖核心和显存等重点发热部位，同时采用了栅格化处理铝片、双PCI插槽对流机箱内外空气的设计方案，来加大热交换面积和热交换效率。昂达“北极冰盖”静音散热方案，可以把显卡故障率降低70%。尽管主动式风扇散热效果好，成本低，但其故障率高和容易积灰的问题、为显卡的一大潜在隐患：持续高温运行、容易聚积灰尘、一旦停转就会由于温度急剧升高导致死机或者芯片烧毁，这也是各位消费者最为头痛的问题。对家庭用户来说，噪音也是一大烦扰。点击浏览更多昂达7300GT极速版256M大图。
昂达“北极冰盖”静音散热方案，简单来说就是采用了纯金属铝片外延设计，将显卡GPU产生温度通过双Slot设计的网格窗口进行总体的热交换，栅格状的金属散热片使得热交换面积得到极大化增强，不过比较可惜的是由于散热片面积相对较少，显卡发热量停留在散热片附近环境上，所以铝片热交换积极度不够。从温度测试数据可以看到，这种设计使得在待机情况下，GPU温度保持在50摄氏度以下，如果散热片面积更大，散热效能将会更好。
7300GT由于使用了90nm制程，虽然使用了与7600系列相同的G73核心，不过由于仅有8条像数渲染管线，所以在发热量上应该比7600系列更低。从温度测试中我们可以看到，昂达7300GT极速版256M的“北极冰盖”静音散热方案能够将使用DDR2显存7300GT核心控制在40～50摄氏度范围内。同时，由软件侦测的GPU温度上看到，450MHz核心的7300GT仅保持不到70摄氏度的水平。在实际使用中发现，这一散热设计方案对于中低端显卡相当使用，在成本控制和温度控制之间得到了一个很好的平衡，不过这一设计的散热方案除了需要大面积金属散热片外，更为突出的优点就是难以利用HTPC机箱风扇的风道和CPU风扇散发出来的余风。
铭瑄76GS网吧特供版
铭瑄 极光7600GS钻石D2网吧特供版
核心频率/显存频率：450/800MHz
显存规格：DDR3 256MB/128bit
媒体参考价：849元
铭瑄在推出极光7600GS钻石版后推出第二版的Geforce7600GS，其最大特点就是使用了被动散热方案，而且散热片的规模是少有的巨大。
NVIDIA发布G73之初，就明显表示Geforce7600GS可以用被动散热作为方案，90nm的Geforce7600GS只运行在400MHz，使用全被动散热的解决方案可谓十分轻松。铭瑄极光7600GS钻石D2网吧特供版因此而来，被动散热的Geforce7600GS，默认核心频率提高到450Mhz，并且把对象很明确地指向了网吧。
双Slot设计，对于提高被动散热片散热效能又不少帮助，全接口的设计能够更为方便各种用户需求。显卡使用非公版电路，更多优质电容介入使得显卡耐温度更高，寿命更长。
铭瑄极光7600GS钻石D2网吧特供版跟前面介绍的昂达7300GT极速版256M的PCB板形和总体设计框架上基本相同，不同的是铭瑄极光7600GS钻石D2网吧特供版散热面积更大，同时散热片没有遮盖显卡电容，同时核心升级到12管线的7600GS。理论上来说，12管线的7600GS相比8管线的7300GT具备更大的发热量，不过铭瑄这款极光7600GS钻石D2网吧特供版硬是将7600GS核心温度控制在50摄氏度以下，由散热片材质来说，铭瑄这款7600GS相对更重。
从平均温度和最高温度上来说，铭瑄极光7600GS钻石D2网吧特供版还算不错，由于散热片体积的增加，在实际使用中我们明显感觉到散热片温度更高，吸收GPU发出的热量更多，不过由于没有使用“外延”散热片又或是将散热片置于背面设计，所以难以更好地利用我们这次测试的机箱风扇风道，另一方面，耸高的散热片设计亦大大释放了显卡电容散热对流的空间，所谓鱼与熊掌，难以兼得就是如此。同时在测试中发现，由于G73发热量不太明显，而散热片体积又足够大，所以这种设计得PCB普遍承载热量较低，因此只需选择耐温度较低的PCB即可，这对于显卡成本缩减都有相当帮助。
华硕66GT Silencer
华硕EN6600GT Silencer/HTD
核心频率/显存频率：500/1000MHz
显存规格：DDR3 256MB/128bit
媒体参考价：停产
虽然GeForce 6600GT已经彻底退出了主流显卡市场，不过华硕这款经典的静音散热设计使得我们不能不对其进行测试，这款散热器的设计真的能够增加显卡散热效能？对于显卡总体散热帮助有多大？因此这次我们分别测试了使用这种散热设计的6600GT核心和X800核心的散热效能。
众所周知，6600GT的500/1000MHz经典设定频率提供了更为强劲的性能，可是使用110nm制程工艺发热量不容小视，高频DDR3显存的发热量同样巨大，华硕这款静音设计真能提供给这些芯片完整的散热解决方案吗？
相比现时主流GeForce7系列的G72、G73来说，经典的NV43核心对于显卡PCB电路布局和元件选用更为苛刻，华硕研发实力可见一斑。
除了长久的3年质保之外，华硕中高端显卡提供的丰富配件也是众多厂商不能具备，虽然这款EN6600GT Silencer/HTD在GeForce7时代稍显落后，不过其附件还是相当丰富：游戏、驱动光盘、说明书和视频输出线全部附上。
经典的“L”型散热设计，对于利用机箱风道起到了非常大的帮助。110nm的NV43，高达500/1000MHz频率下，华硕Silencer将温度控制在55摄氏度以下。显卡外部整体温度都控制在30～40摄氏度范围内。同时由于极大利用了CPU余风设计，热管端大部分时候温度都非常低，基本上与环境温度持平，虽然华硕到目前还没有将7600GT静音版推出市场，不过从部分前期曝光图片可以看到，华硕7600GT静音版的设计与这款EN6600GT Silencer/HTD基本相同。华硕比较保守的温度设计使得这款显卡出厂频率稍低，相信在如此低温环境下，用户可以进行适当超频以提升显卡性能。
虽然6600GT性能在3D理论测试时候落后主流的GeForce7不少，不过我们这次将测试重点放在显卡的散热设计方面。从测试数据可以看到，这款EN6600GT Silencer/HTD各项温度都较为均衡，在运行3Dmark05三十分钟后，显卡整体温度接近70摄氏度，从一定角度上来看，华硕优秀的电路设计使得PCB承载了相当大一部分散热使命。在测试数据中，显卡右上角的电容堆处录得的69.5摄氏度整体最高温度，可以看到这部分空间由于堆积不少电容而且没有很好利用风道，所以成为显卡散热黑点位置，不过从GPU处录得的温度上看，华硕EN6600GT Silencer/HTD这款静音显卡核心采集风道设计相当了得，能够在相同风道下采集到更大范围的风道，帮助显卡加强被动散热。
华硕X800 Silencer
华硕AX800 Silencer
核心频率/显存频率：400/700MHz
显存规格：DDR3 256MB/256bit 2.2ns
媒体参考价：停产
同属华硕经典静音设计阵营的AX800 Silencer，整体散热设计与EN6600GT Silencer/HTD相当，不过由于X800核心发热量更高，对应显卡电路设计难度更高，所以在散热效能上的表现又是如何？
EAX800 Silencer/2DTV/256M内含12条像素渲染管线加上6个顶点着色引擎，核心频率为392 MHz，硬件支持Microsoft DirectX 9.0，搭配256-bit 256 MB DDR3显示内存(700 MHz)，原生支持PCI Express x16传输，支持双DVI输出及VIVO (视频输入/输出)功能。
EAX800 Silencer/2DTV/256散热鳃片可以在90度范围内转动，用户可以自动调节散热鳃片的位置，从而能够更有效地利用系统中其他的散热风扇来为之降温。和之前的显卡相比，通过高效率热导管搭配大型散热片的无风扇设计，即便在全速运行的情况下也能实现0dB全静音的工作状态。
AX800 Silencer一如既往的体现华硕高端产品高附件值的特点。
由于ATi显卡需要内置电阻才能实现温度监控功能，所以并不是所有的厂商都会将VPU温控功能内置，而且因为驱动的更换，很多时候导致无法启动ATi的VPU监控功能，不过从总体平均温度来看，华硕的这款静音散热设计能够很大程度地控制X800所发出来的热量。待机状态下，将显卡整体温度控制在41摄氏度以下，同时我们可以看到，在机箱中由于极大化利用了风道优势，所以温度居然比在裸机＋空调下的温度还要低。实际使用中发现，AX800 Silencer频率设定得较为保守，这种散热措施完全能够将显卡频率设定在一个较高的范围内。
在全速运算的环境下，华硕AX800 Silencer依然能够将显卡整体温度保持在52摄氏度以下。不过比较奇怪的是，其热管靠近CPU风口位置的温度并不高，总体来看华硕AX800 Silencer平均温度并不高，维持在相对较低的水平。测试过程中感觉其由于利用了机箱中各位置余风和机箱风道，所以明显感觉比其他方式热管＋散热片效能更高，不过这样的代价相当明显，一方面要求机箱内部空间相对充裕，另一方面由于华硕AX800 Silencer散热器体积明显比其他产品大，在成本压缩方面难度较大，所以其一般只能走高价路线，无法适应主流静音显卡市场要求。用户在选购华硕这种散热架构设计之前，一定要注意自身机箱容积和对价格方面的要求。

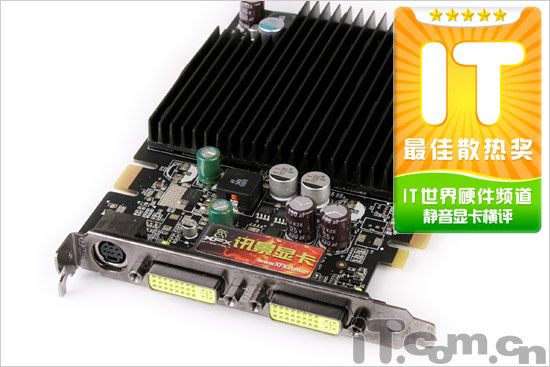

讯景7600GS静音版
核心频率/显存频率：500/900MHz
显存规格：DDR2 256MB/128bit
媒体参考价：999元
讯景型号为PV-T73P-UDS5的7600GS静音版显卡，采用了代号P345的PCB布线方案，深色的涂料搭配黑色散热器。核心方面则选择了90nm新工艺的G73芯片，具备12条图形象素渲染管线和5个顶点着色引擎，支持CineFX 4.0、DirectX 9.0C、Shader Model 3.0动态渲染、HDR光影特效与SLI双卡互连技术。并针对视频方案，同时支持PureVideo技术与H.264硬件加速。默认核心频率达500MHz，超出公版400MHz的预设值。
讯景送测的这款7600GS静音版显卡，是目前中高端显卡中使用被动散热片体积最少的显卡之一。更少的散热片意味着更少的机箱占用空间，无论对于HDTV用户又或是紧凑机箱用户来说都相当有利，双DVI接口设计更是使得用户能够轻松实现双头输出，不过其体积较小的散热片效能实在是我们这次注意的焦点，体积如此小巧是否能担当起高负载下显卡散热？这点非常值得期待！

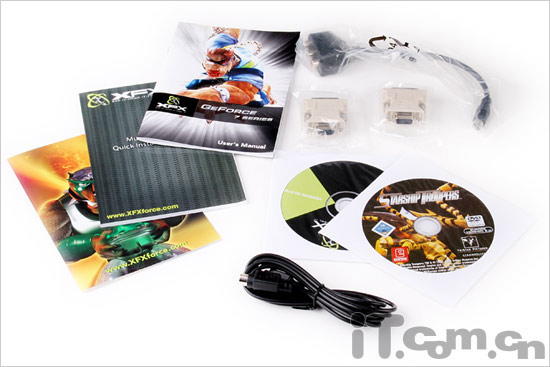

这片讯景7600GS静音版的附件相当丰富，除了说明书、驱动手册之外，还随卡附送了两个DVI转VGA接口、一条视频输出线、一条S-Video接口延长线。对于组建HDTV影院的用户来说，无需再次投入更多资金了。

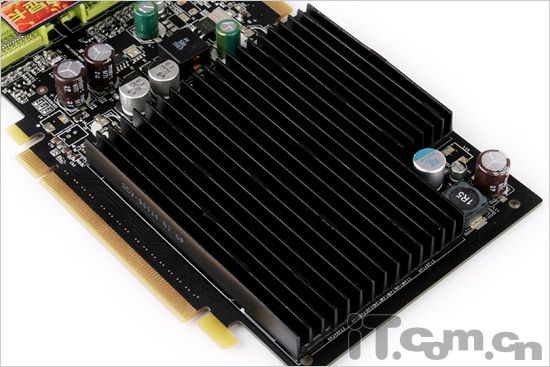

讯景7600GS静音版是这次测试中使用最少散热部件的中高端显卡。其只使用了一片纯黑色的散热片覆盖GPU和显存，因此很大程度上除了使用散热片作为散发热量手段之外，PCB亦成为其必要的散热途径之一。从测试中我们可以看到以上推测，温度显示这款显卡在待机时候GPU温度已经较高，可是在任何环境下都已经达到了较为固定的数值。整体作为散热的优势不言而喻。

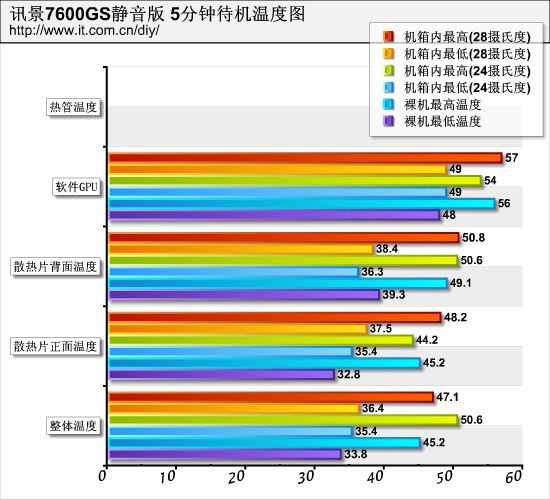

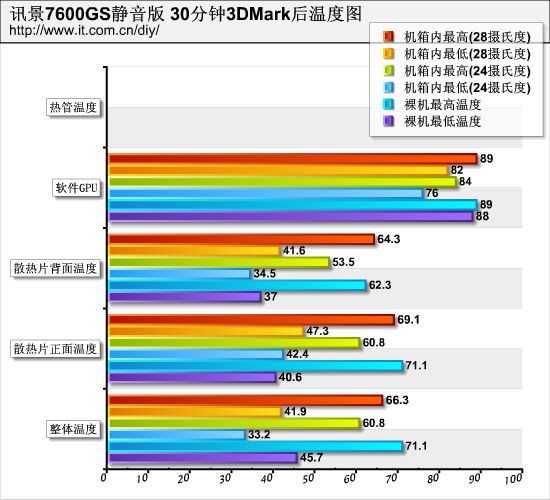

令我们较为吃惊的是，讯景7600GS静音版在3DMark全速运行半小时之后，温度达到了接近90摄氏度，不过跟之前5分钟待机温度测试基本相同的是，其总体峰值温度相当，而且得益于讯景优秀的电路研发，其在高温环境下的稳定性相当了得，即使在几近70摄氏度的整体环境下运行依然泰然自若，500/900MHz的频率几乎已经触及目前7600GS极限，因此稳定是非常关键的。还有一点值得注意的是，讯景目前的保修条例是：“自销售之日（以产品条形码或本公司销售标签为准）起12个月内如出现质量问题，可免费更换同型号的完整包装的全新产品。”因此，如果对于自身产品没有过硬的自信，是无法实现如此承诺。从消费者的角度来说，更长的保修日期不如更好的保修服务来得贴切。不过对于购买这款显卡的用户来说，做好绝对的机箱散热是保证系统更长期稳定运行的保证。
技嘉RX13128D-RH
核心频率/显存频率：450/700MHz
显存规格：DDR3 256MB/128bit 现代 2.8ns
媒体参考价：499元
技嘉这款RX13128D-RH显卡由于有将近一半面积是散热片，所以是目前市场上唯一一款使用全高PCB设计的刀板显卡，其散热片使用了百叶窗的设计，热交换能力相当出色，缩短的PCB设计使得散热片面积能够空前扩大。
技嘉这款全被动散热设计多用于低端显卡方面，如7300GS和X1300系列，主要是这部分GPU发热量低，PCB需求布线难度较少，对于整个散热系统来说问题不大。
散热片并没有覆盖后部显存，所以这部分显存只能使用最原始的被动散热设计，虽然仅仅是2.8ns DDR2，不过其发热量还是有目共睹的，其实际效能如何？通过我们下面的温度测试来看看：
由于电路布线和散热片要求，市面上大部分静音显卡都没有使用短板型设计方案，因此技嘉这款RX13128D-RH中的设计绝对是短板设计的经典之作。无论造型和体积都设计得相当不错，同时由于精简了PCB尺寸，在进一步压缩成本上优势明显。从测试成绩可以看到，其总体平均温度控制在40～50度左右，波动范围比较大，可以看出其并没有采用PCB作为散热，由于G72核心发热量相对较低，所以这款显卡在全速运行时候和常规待机时候温度相当接近。
从测试中可以看到，全速运行3DMark05时候，显卡总体温度上升不大，由于裸机环境下完全没有风道，所以在测试时候出现了温度峰值。实际使用中发现这款显卡总体温度可以控制在40摄氏度左右，高于40摄氏度的温度基本上由显存处录得。因为这款显卡背面，尤其是显存部分完全没有散热措施，运行在700MHz频率几近达到2.8ns显存颗粒极限值。
技嘉RX13P256DE-RH
核心频率/显存频率：600/800MHz
显存规格：DDR3 256MB/128bit 现代 2.5ns
媒体参考价：699元
技嘉的“潜水艇”热管散热设计早在GeForce6时代就已经出现在技嘉部分型号显卡上，其优秀的外置式热交换设计和不错的工业设计得到了不少用户赞同，不过其散热效能又是如何？
散热器由2个散热片和1个导管连接形成，覆盖核心部分的散热片为铝合金材质，体积较大，导管直接接触核心。工作时所产生的热量，将延导管传递到前方散热片，较大的鳍片和拥有的空间，利用机箱I/O背部的端口，实现箱内外气流的传递，达成完整的热交换目的。
外置散热鳍片设计使得显卡内外对流更好，热交换速度更快。
技嘉的潜水艇散热设计，早在GeForce6时代已经来临，这款使用Silent-Pipe技术的散热方式，主要采用双热导管技术：前导式专利散热模块＋机壳后置对流槽，能够增加后方进气使得整套热交换系统对流更加有效率。同时，这套系统的热管布置相当灵活，对于高发热量的显示芯片，完全可以使用两条热管实现更大规模散热，不过对于发热量较小的X1300，仅使用了单条热管即可完成散热。比较遗憾的是，这次技嘉送测的技嘉RX13P256DE-RH在运送途中核心出现了问题，无法完成3DMark全速运行测试。所以我们仅测试了5分钟待机时候的温度。从测试中可以看到，技嘉这套散热系统对于显卡总体散热起到了一个良好的热交换，不过由于散热片面积较少，基本上难以利用机箱风道，实现更大范围的散热。可是从实际使用中发现，其实这套散热系统对应较为低端X1300和7300系列发热量，都完全能够胜任。
蓝宝X1600XT极限版
蓝宝X1600XT Ultimate
核心频率/显存频率：590/1380MHz
显存规格：DDR3 256MB/128bit
媒体参考价：999元
其实早在文章最全面我们已经仔细说明，采用风扇散热的显卡都不属于静音显卡范畴，因为有风扇就意味着有噪音有灰尘，这次我们选用蓝宝X1600XT Ultimate作为静音显卡测试的对象之一，原因有二：第一式因为这款显卡的风扇噪音相当低，简单来说，人耳在一般环境下就无法感受到20dB以下分贝，而在机箱环境中，硬盘的噪音就已经多余20dB，所以蓝宝X1600XT Ultimate噪音几乎可以忽略；第二，蓝宝是这次静音显卡测试中唯一一款使用主动散热设计的显卡，我们可以对比一下有风扇散热和无风扇被动散热之间的差异。
蓝宝X1600XT Ultimate核心采用了RV530XT，内建12条像素渲染管线和5个顶点渲染单元，支持最新的SM3.0、DirectX9.0c、HDR＋AA等完全主流的3D显示技术。相比之前的X1600XT系列，这款ULTIMATE系列能够在最大程度上降低系统整体噪音，由此能够获得更大的超频空间。基于X1600XT的3D性能和视频性能，大家可以点击《AIB杀到999 蓝宝X1600XT海外版评测》 《DVD播放残酷PK X1600与7600决战HQV》。显卡正面采用了SAPPHIRE logo的形状的散热片覆盖，通过两条热导管将热量传导到显卡背面经由低速风扇散发，同时可以利用来自CPU风扇引起的余风，迅速将散热片上的热量带走：
X1600XT Ultimate的散热系统用的是Thermaltake提供的解决方案，热管、散热器和嵌入式风扇的全新组合构成高效的冷却系统。 风扇的智能控制系统能够感测热环境，始终将旋转速度和噪声控制在最低，基至在负荷运行的情况下，噪声也不会超过 22dB(A)。 该架构还支持 AvivoTM 技术，为最新的高清晰度 (HD) 视频标准增加了可变位率高精度图像和视频回放功能，从而使 ULTIMATE 静音系列成为媒体 PC 系统的理想选择。
蓝宝这款X1600XT Ultimate是这次测试中唯一一款采用主动散热的“静音”显卡，不过由于X1600XT运行在极高频率下，常规静音散热设计难以满足显卡长期稳定运行，所以其采用了低速风扇＋热管＋大面积散热片的方案无可厚非。从测试中可以看到，得益于显卡背面风扇进行的主动散热，所以显卡在一般情况下温度保持在30～45摄氏度以下，即使是最核心的VPU部分都在50摄氏度以下，温度控制相当不错。
VPU全速运算时候，最高64.3摄氏度的整体温度由显卡正面固态电容处录得。值得一提的是，实际使用中发现无论在任何时候，蓝宝X1600XT Ultimate背部噪音几乎可以忽略不计，不过由此而带来来的主动散热，使得显卡总体温度得到了非常有效的降低，从热管平均温度可以看到，其温差相当微小，换个角度看这样的好处就是显卡的总体热交换得到了很好的发挥，不过由于显卡正面仅使用全被动散热，所以出现较为局部的元件温度虚高现象。
静音显卡测试成绩汇总
简单来看，这次的测试数据由5大部分组成，分别是显卡整体温度、显卡散热片正面温度、显卡散热片背面温度、显卡热管温度、显卡软件GPU温度，这5大部分经过3个环境的测试（24摄氏度裸机环境、24摄氏度机箱内环境、28摄氏度机箱内环境），得到了显卡最低最高温度，我们经由数据表格表达这9款显卡的最终测试数据，数据分别由上至下排出最高值，并用红色标示。同一款产品红色越多，那么其总体温度则更高。
|
HTPC静音显卡横向测试(待机5分钟整体温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
32 |
49.3 |
25.4 |
42.4 |
34.6 |
45.8 |
| 昂达7300GT极速版256M |
34.1 |
36.3 |
32.3 |
35.8 |
31.2 |
39.5 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
35.3 |
39.6 |
33.2 |
39.5 |
32.6 |
36.3 |
| 华硕EN6600GT Silencer/HTD |
30 |
45.3 |
29.8 |
42.2 |
36.3 |
47.6 |
| 华硕AX800 Silencer |
30.3 |
40.8 |
32.6 |
38.1 |
32.4 |
38.6 |
| 讯景7600GS静音版 |
33.8 |
45.2 |
35.4 |
50.6 |
36.4 |
47.1 |
| 技嘉RX13128D-RH |
32.9 |
44.1 |
29.9 |
42.7 |
33.9 |
36.9 |
| 技嘉RX13P256DE-RH |
33.7 |
44.5 |
35.6 |
44.4 |
28.5 |
44.5 |
| 蓝宝X1600XT Ultimate |
29.3 |
44.3 |
33.1 |
44.3 |
35.6 |
43.1 |
|
HTPC静音显卡横向测试(待机5分钟散热片正面温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
35.7 |
49.3 |
26.8 |
33.8 |
34.6 |
40 |
| 昂达7300GT极速版256M |
34.1 |
36.3 |
34.2 |
35.8 |
31.2 |
38.2 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
30.5 |
38 |
33.5 |
38.1 |
31.4 |
36.4 |
| 华硕EN6600GT Silencer/HTD |
35.3 |
39.9 |
29.8 |
36.9 |
35 |
39.6 |
| 华硕AX800 Silencer |
34.3 |
33.9 |
32.8 |
35.3 |
34.2 |
35.5 |
| 讯景7600GS静音版 |
32.8 |
45.2 |
35.4 |
44.2 |
37.5 |
48.2 |
| 技嘉RX13128D-RH |
30.3 |
44.1 |
31.2 |
42.7 |
35 |
45.6 |
| 技嘉RX13P256DE-RH |
32 |
44.1 |
35.6 |
43.3 |
34.9 |
43 |
| 蓝宝X1600XT Ultimate |
29.3 |
35.2 |
33.5 |
38.1 |
34.8 |
39.4 |
|
HTPC静音显卡横向测试(待机5分钟显卡背面温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
35 |
43 |
33.9 |
39.4 |
35.4 |
44.8 |
| 昂达7300GT极速版256M |
34.6 |
36.8 |
35.5 |
40.6 |
37.4 |
42.2 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
34.9 |
41 |
35.2 |
38.6 |
34.6 |
39.7 |
| 华硕EN6600GT Silencer/HTD |
30.4 |
32.9 |
38.8 |
42.2 |
31.3 |
34.2 |
| 华硕AX800 Silencer |
31.8 |
32.2 |
31.8 |
37.7 |
36.3 |
39.1 |
| 讯景7600GS静音版 |
39.3 |
49.1 |
36.3 |
50.6 |
38.4 |
50.8 |
| 技嘉RX13128D-RH |
33.2 |
47.4 |
35.2 |
40.6 |
37.6 |
49.2 |
| 技嘉RX13P256DE-RH |
36.2 |
45.3 |
37.2 |
44.4 |
39.3 |
45.3 |
| 蓝宝X1600XT Ultimate |
32.8 |
37.6 |
36.6 |
42.4 |
38.6 |
41.7 |
|
HTPC静音显卡横向测试(待机5分钟软件GPU温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
53 |
56 |
50 |
53 |
55 |
58 |
| 昂达7300GT极速版256M |
42 |
47 |
42 |
46 |
44 |
48 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
41 |
46 |
41 |
46 |
43 |
48 |
| 华硕EN6600GT Silencer/HTD |
47 |
51 |
46 |
50 |
49 |
53 |
| 华硕AX800 Silencer |
NA |
NA |
NA |
NA |
NA |
NA |
| 讯景7600GS静音版 |
48 |
56 |
49 |
54 |
49 |
57 |
| 技嘉RX13128D-RH |
NA |
NA |
NA |
NA |
NA |
NA |
| 技嘉RX13P256DE-RH |
NA |
NA |
NA |
NA |
NA |
NA |
| 蓝宝X1600XT Ultimate |
33 |
44 |
46 |
47 |
46 |
50 |
|
HTPC静音显卡横向测试(待机5分钟热管温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
36.7 |
37 |
31.9 |
35.3 |
41.9 |
42 |
| 昂达7300GT极速版256M |
NA |
NA |
NA |
NA |
NA |
NA |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
NA |
NA |
NA |
NA |
NA |
NA |
| 华硕EN6600GT Silencer/HTD |
28.1 |
30 |
26.6 |
29.8 |
31.3 |
34 |
| 华硕AX800 Silencer |
30.4 |
33.9 |
29.8 |
34.7 |
31.1 |
36 |
| 讯景7600GS静音版 |
NA |
NA |
NA |
NA |
NA |
NA |
| 技嘉RX13128D-RH |
NA |
NA |
NA |
NA |
NA |
NA |
| 技嘉RX13P256DE-RH |
33.7 |
41.5 |
35.6 |
43.2 |
37.8 |
43 |
| 蓝宝X1600XT Ultimate |
35.3 |
37.6 |
38 |
39 |
29.1 |
41.1 |
总的来看，待机5分钟后各款显卡都达到了常规的工作温度，而且温度普遍控制得不错，纯散热片设计的静音显卡一般都有较高的温度，讯景7600GS静音版由于使用了PCB散热设计，所以温度一直维持较高水平。
静音显卡测试成绩汇总
|
HTPC静音显卡横向测试(运行30分钟3DMark整体温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
37.8 |
50.6 |
30.1 |
45.4 |
34.6 |
52.1 |
| 昂达7300GT极速版256M |
29.2 |
51.5 |
35.8 |
46 |
32.4 |
41.4 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
30.7 |
51.1 |
34.4 |
46.4 |
38.8 |
50.3 |
| 华硕EN6600GT Silencer/HTD |
30 |
64 |
40.2 |
69.1 |
35.7 |
60.5 |
| 华硕AX800 Silencer |
39.3 |
50.5 |
37.8 |
45.4 |
39.3 |
49.1 |
| 讯景7600GS静音版 |
45.7 |
71.1 |
33.2 |
60.8 |
41.9 |
66.3 |
| 技嘉RX13128D-RH |
38.3 |
56.3 |
34.8 |
50.7 |
39.3 |
49 |
| 技嘉RX13P256DE-RH |
30.1 |
53.8 |
NA |
NA |
NA |
NA |
| 蓝宝X1600XT Ultimate |
32.9 |
64.3 |
38.6 |
50.6 |
28.5 |
50.9 |
|
HTPC静音显卡横向测试(运行30分钟3DMark散热片正面温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
43.5 |
55 |
27.2 |
38.4 |
35.8 |
51.1 |
| 昂达7300GT极速版256M |
33.3 |
50.5 |
35.8 |
45.9 |
32.4 |
40.7 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
33.9 |
51.5 |
34.4 |
46.4 |
41.3 |
47.5 |
| 华硕EN6600GT Silencer/HTD |
43.2 |
55.2 |
34.1 |
50.8 |
35.7 |
51.8 |
| 华硕AX800 Silencer |
42.6 |
50.1 |
35.7 |
47.5 |
40.8 |
46.2 |
| 讯景7600GS静音版 |
40.6 |
71.1 |
42.4 |
60.8 |
47.3 |
69.1 |
| 技嘉RX13128D-RH |
38.3 |
58.3 |
35.9 |
50.5 |
35.8 |
50.4 |
| 技嘉RX13P256DE-RH |
30.1 |
50.2 |
NA |
NA |
NA |
NA |
| 蓝宝X1600XT Ultimate |
37.8 |
48.1 |
37.1 |
48.4 |
34.7 |
46.2 |
|
HTPC静音显卡横向测试(运行30分钟3DMark显卡背面温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
43.3 |
50.6 |
38.8 |
43.6 |
44.1 |
51.1 |
| 昂达7300GT极速版256M |
37.5 |
44.7 |
38.2 |
45.6 |
39.5 |
45.1 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
40.2 |
50.7 |
37.4 |
44.1 |
40.8 |
51.1 |
| 华硕EN6600GT Silencer/HTD |
38.2 |
42.6 |
36.8 |
47.7 |
38.6 |
40.6 |
| 华硕AX800 Silencer |
33.8 |
37.6 |
39.6 |
45.4 |
45.5 |
51.2 |
| 讯景7600GS静音版 |
37 |
62.3 |
34.5 |
53.5 |
41.6 |
64.3 |
| 技嘉RX13128D-RH |
40.2 |
60.1 |
36.2 |
43.3 |
38.6 |
49.9 |
| 技嘉RX13P256DE-RH |
43.2 |
53.8 |
NA |
NA |
NA |
NA |
| 蓝宝X1600XT Ultimate |
37.3 |
50.2 |
38.2 |
48.5 |
42.5 |
49.8 |
|
HTPC静音显卡横向测试(运行30分钟3DMark软件GPU温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
60 |
69 |
64 |
73 |
73 |
76 |
| 昂达7300GT极速版256M |
61 |
66 |
58 |
63 |
59 |
64 |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
68 |
70 |
63 |
64 |
61 |
68 |
| 华硕EN6600GT Silencer/HTD |
72 |
74 |
62 |
65 |
67 |
72 |
| 华硕AX800 Silencer |
NA |
NA |
NA |
NA |
NA |
NA |
| 讯景7600GS静音版 |
88 |
89 |
76 |
84 |
82 |
89 |
| 技嘉RX13128D-RH |
NA |
NA |
NA |
NA |
NA |
NA |
| 技嘉RX13P256DE-RH |
NA |
NA |
NA |
NA |
NA |
NA |
| 蓝宝X1600XT Ultimate |
56 |
63.9 |
58.6 |
66 |
61.7 |
70 |
|
HTPC静音显卡横向测试(运行30分钟3DMark热管温度) | ||||||
|
裸机 |
机箱内 (24摄氏度) |
机箱内 (28摄氏度) | ||||
|
最低 |
最高 |
最低 |
最高 |
最低 |
最高 | |
| 双敏PCX7316e Pro冰翼版 |
41.9 |
45 |
32.7 |
36.8 |
45.1 |
46.1 |
| 昂达7300GT极速版256M |
NA |
NA |
NA |
NA |
NA |
NA |
| 铭瑄 极光7600GS钻石D2网吧特供版 |
NA |
NA |
NA |
NA |
NA |
NA |
| 华硕EN6600GT Silencer/HTD |
35.6 |
52.4 |
32.6 |
35 |
36.7 |
44.2 |
| 华硕AX800 Silencer |
33.1 |
41.3 |
35.1 |
44.2 |
38.2 |
49.3 |
| 讯景7600GS静音版 |
NA |
NA |
NA |
NA |
NA |
NA |
| 技嘉RX13128D-RH |
NA |
NA |
NA |
NA |
NA |
NA |
| 技嘉RX13P256DE-RH |
33.7 |
41.5 |
NA |
NA |
NA |
NA |
| 蓝宝X1600XT Ultimate |
43.2 |
48.3 |
45.1 |
49.1 |
46.7 |
48.6 |
跟5分钟待机温度时候相比，30分钟的3DMark测试情况下是完全相同的。讯景7600GS静音版在这时候证实了我们之前的说法，使用了PCB作为辅助散热的手段之一。
测试总结
：9款产品经过了以上严格的温度考验后，我们应该大致得出了目前市面上静音显卡的散热设计方案，就是热管＋大面积散热片＋极大化地利用风道的设计，从测试中看到，以上数款产品全部都使用了机箱内部风道设计，这在我们的裸机和机箱内环境测试中可以看到，虽然裸机环境时候环境温度更低（24摄氏度），不过由于完全没有风道设计，大部分静音显卡都得不到很好的热交换，导致测试温度相当高。
从测试中我们可以看到，无论是热管散热还是单纯散热片散热的方案，都为了在一个固定的机箱环境中获得更大限度的热交换。同时，测试中还发现，由于压缩成本需要，很多稍为高端的静音显卡都使用了热管散热方案，一方面可以看到高端热管解决方案的好处，另一方面，对于中高端产品来说，热管散热比起单纯散热片散热效能将会更高。
除了较为常规的热管散热和大面积散热片散热方案外，在测试中我们还感受到了使用PCB作为整体散热的好处，一方面除了可以加大散热面积之外，还能够给GPU提供更紧密的散热，众所周知，与GPU接触最紧密的就是显卡PCB电路，因此如果可以使用到这一资源，则能够为显卡提供更大的散热范围。而且由测试中发现，采用全被动式散热设计的静音显卡，都无法实现更高的核心/显存频率，这点很有可能在2006年下半年得到改善，因为我们从其他途径获得消息，华硕、技嘉、影驰等厂商将会在今年下半年加大推行静音显卡的力度，将会推出以7300GT、7600GS、7600GT、7900GT等多款静音显卡，届时市面上将会有更多的静音型产品以供消费者选购。那么在选购这些静音显卡时候又有些什么需要注意的问题呢？下面一起来看看：
选购静音显卡的注意细节
：
如果你是初次选购静音显卡，那么你就首先要注意自己的需求，因为被动散热的缘故，很多静音显卡都架设了大型的散热措施，以至于很有可能跟机箱和系统内其他硬件产生兼容性问题，在选购时候不必一味以HTPC标准去选购一款静音显卡，不过HTPC的确能够更迅速地融入各种家用环境中，如果你想购买一款家电式PC，那么HTPC系统是你不二之选。
假若你对静音显卡的3D性能要求较高的话，那么具备热管散热的显卡将会使你获得更凉快的机箱内部环境，热管并不能解决所有的散热问题，不过却能够为显卡热交换提供更好的帮助。
中高端显卡，使用更大面积的散热片当然也是解决中高端显示芯片发热大的手段之一，而如果你对对显卡机箱内部空间要求较为苛刻的话，选择名牌大厂如华硕、讯景等紧凑型散热设计的显卡就能解决你这些问题。
当然了，静音显卡具备以上两个条件之后，如果还能更好地利用机箱内部风道的话，那么散热效能将会更好。
更多蓝宝X1600XT大图
不过如果你对HTPC的3D性能要求更高的话，选购更高端的显卡就是非常必须的事情，这时你可以试着选购一些带有大口径风扇的显卡，这部分显卡内置了3D性能不错的图形核心，其他周边配置如显存等都可以达到更高的位置。可是，在选购完这些静音显卡之后，我们又如何对紧凑的机箱内部环境进行布置呢？
静音显卡使用细节
使用静音显卡需要注意的细节：
没有经过优化的机箱内部异常拥挤
由于HTPC机箱内部环境相当紧凑，假若你选购全尺寸的主板、电视卡和高频内存等硬件的话，那么机箱内部发热量将会达到空前严峻，比起ATX机箱来说，HTPC机箱虽然内部空间紧凑，但是在经过了合理的内部环境布局后，将能够缓解以上散热问题。
经过风道优化后机箱环境得到了释放
优良的机箱风道设计：
虽然获得了更好的机箱内部环境，不过由于静音显卡多数依赖机箱内风道设计，所以这时我们需要加强机箱风扇的设置，因为要求静音，所以机箱内部风扇不能设置过多，常规情况下，一般设置2把左右的风扇即可，一把用于机箱后部排风，另外一把用于机箱前置抽风，用户可以根据自身使用环境适当增加这个数量，但不宜设置过多风扇：
假如在机箱内部，靠近显卡位置再设置多一把直径250MM左右的侧面板巨型低速风扇，那么对于机箱内所有部件的热交换都有相当裨益：
经过以上数点，近期需要组建HTPC静音机器的用户已经获得了相当多的图形子系统信息，总的来说，选购时候不外乎适用、合用、好用这三点。最后，希望各位能够在这个暑假火一把游戏，将HDTV和高质量享受视频游戏的信念进行到底！
康佳平板电视
创维平板电视
LG平板电视
长虹平板电视
WAP手机版
建议反馈
官方微博
微信扫一扫
PjTime
