小间距LED显示屏行业2017年七大关键词解读

    关键词七：灯珠小型化

    纵观小间距LED，甚至是整个LED显示屏行业的发展历程，不难发现，越来越小的像素间距是一条主线，而如果探求其背后的本质，则会发现，变化的核心其实是基于发光效率的不断提升。原因在于，在同等亮度需求下，发光效率越高，LED灯珠所需的晶体面积就越小。换句话说，光效的提升，使得更小的灯珠也能满足以往同等亮度的需求，随即带来了一个灯珠不断小型化的过程。

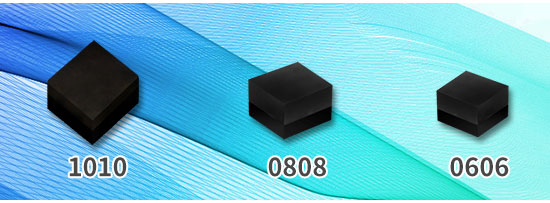

    从最早的P1.5-P2屏采用的1mm灯珠，到P1.2及以下产品所采用的0.4-0.8mm灯珠，可以看到，封装成品的规格在不断变小。这一趋势的出现背后，有诸多原因。其一是小间距LED遵循半导体行业发展的规律，技术进步是不可阻挡的，这一进步包括上游晶片、中游封装等方面的进步，即更高的光效推动了灯珠尺寸的下降。

    另一个原因，则是来自用户需求。事实上，近年来在大屏商显领域，4K甚至未来的8K已经几乎成为了行业应用的标准——这也迫使小间距LED屏企必须在竞争标准上跟上竞争对手的步伐，即更高的分辨率，更细腻的画质，更适合近距离观看的种种画质需求。

    而自从业企业内部竞争的因素来看，推出更小灯珠、更高分辨率的产品，既是在同质化竞争凸显的市场红海中谋求差异化破局的必然选择。更由于光效提升带来的晶体面积减小，减少了衬底材料蓝宝石或氮化镓的使用，即制造成本的下降，以及产品利润的提升。差异化市场策略和更高利润的驱动，势必推动屏企对更小灯珠的狂热追求。

    由于上述因素将长期存在，因此，灯珠的小型化必将是一个长期存在的进程。不过，这也为行业带来了诸多新的挑战，譬如，更小灯珠意味着更加密集的集成，这对于现有的SMD工艺来说无疑提出了更大挑战。某种程度上说，这也是COB等封装技术关注度提升的原因。而即便是mini-LED、micro-LED，也需要解决巨量转移的技术难题。
