2万元玩转家庭影院 设计施工经验分享

　　隐蔽工程实战分享

　　按照实际的距离测算，客厅需要6米HDMI线（客厅宽是3.3米，上墙后1.9米，加上出线口6米正合用），然后15米发烧线。HDMI线走40mm的PVC管，取电视墙中心线以最近的距离走管，音箱线走20mm的PVC管，和HDMI线并排走管即可。

　　家装已进入开槽期，开槽的时候又一次遇到了问题，装修师傅说，40mm的pvc管子对我家的地板来说太粗了（我图便宜，木地板没有架空，而使直接在原来的地面上作的），施工监理孟师傅出主意，让我买50X25mm 的pvc方槽，因为方槽是可以打开的，HDMI线头粗一点，也不会影响。这样就解决了20mm的PVC管子，HDMI头不能转弯的问题。

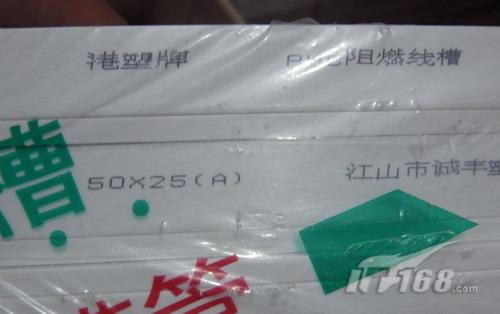

50X25mm 的pvc方槽，放HDMI线是不错的解决方案

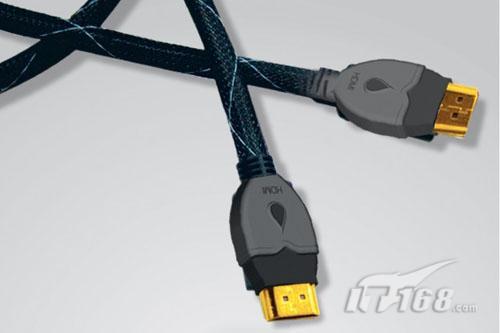

　　因为6米的HDMI线规格比较特殊，所以朋友帮忙找了一个代工厂，帮忙加工了一根，这也让我省心了不少。因为HDMI线是整套影院中，对品质要求最高的一部分，所以大家在HDMI线的选择上千万不要吝啬，尽量去找一些名牌产品。

　　编辑点评：很多朋友其实并不熟悉走线的问题，而到了实战的时候，就会遇到这样或那样的问题，一般来说HDMI线选择需要非常的谨慎，尤其是HDMI线超过7.5米之后，千万不要考虑如何在HDMI线上省钱了。而这里我们看到了笔者非常灵活的使用了方形线盒代替了40毫米的PVC管，轻松解决了装修中隐蔽工程中遇到的问题，如果你正在为这个问题感到头痛，不妨借鉴一下。

　　HDMI布线需要考虑到HDMI线的质量、布线管材、布线方法、HDMI面板等，以下为几点注意事项：

　　1. 远距离(8M以上)的HDMI布线时、严禁扭转接头(扭转接头易破坏线材高频的遮蔽，造成白点或雪花的产生)。
　　2. HDMI布线时、请勿折弯、挤压、拉扯。
　　3. HDMI布线时、避免过度弯折，超过90度、或多次弯折的按装路线。否则;一定会造成高频特性的损坏。
　　4. HDMI布线时、必须顺应线身、自然摆放。强力扭转线身(一次也不可以)。一定会造成高频特性的损坏。
　　5. HDMI布线时、必须顺应线身上的箭头方向安装，正确按装时，方能发挥HDMI Cable发烧技术的优异性能。
　　6. HDMI布线线材摆放正确位置后、才能取出接头上方的防护套。并妥当置入机器内。(留意：不可碰触到镀金接点，避免镀金接点的氧化形成高频阻抗影响传输的稳定性)。
　　7. 对于HDMI接头、宜减少不必要的插拔。并避免重物挤压线身、挤压防护铝箔的变形、造成遮蔽效果的损耗。
　　8. 音响店家在展示时、尽可能将线身、自然放直。收置回包装箱时、必须顺应线身自然缠绕、否则会造成高频特性的破坏。
　　9. HDMI布线时HDMI电缆和接头是一项精密、精致的高科技产品、任何不当的破坏(例：剪断重焊)都将造成彻底的伤害。
　　10. 如果线材在安装的环境中有可能悬空，请务必加固HDMI接头。有助HDMI 线材在数字显示的优异表现。
　　11. 高等级HDMI电缆在长距离上传输依旧能维持到1080p的性能。如果HDMI布线人员无法确实按照正确的布线法，都将造成HDMI传输的特性递减到720p、1080i。
　　12. HDMI布线质量简易测试方法:将HDMI信号源选择播放暗景的画面20分钟左右。观察播放期间有无白点或噪声，如有宜立即更换新线，或者测试看完一部90m分钟影片后，如有白点或噪声时，宜立即更换新线。(注意：在测试期间禁止遥控器的过度使用已区分信号干扰源)
