2万元玩转家庭影院 设计施工经验分享

一个菜鸟的家庭影院专修日记

　　最近在论坛上看到一个分享装修经验的帖子，虽然他的这个案例并不奢华，甚至来说有些粗糙，但是帖子写的相当的认真，而且对于小户型家庭来说，他的整体思路具有相当的指导意义，因为最近是装修高峰期，所以在取得作者的许可之后我们把帖子的内容进行了编辑，希望能对正在设计装修的网友有所帮助。

　　【IT168 案例分享】家里的装修方案其实去年就敲定了，但是天气太冷，所以一直都没有正式施工，终于等到春暖花开了，，却发现我所需要的家庭影院解决方案，装修队根本解决不了（为了省钱，自己设计），我自己设计的家庭影院，虽然看上去很详细，但是根本经不起任何推敲和数据上的演算。这几天真的是郁闷之极。。。。家庭影院装修方案定不下来，而导致了装修开工日期一拖再拖……没想到倒是成全了我和老婆跑建材市场，认真学习一下各种材料和价格。

　　先介绍一下我家的情况吧，房子不大，53.67平米，因为是老房子，所以也就没什么结构而言，基本就是一个大桶子，（所以自己设计），本来房子是小客厅大房间的隔断，为了能有一个看上去还想点样子的家庭影院，就把原来的隔断墙敲掉之后，像卧室延伸了一块，然后做隔断，把原来的阳台改造成卧室的一部分，这样就获得了一个个15平米左右的客厅，面积是装修前的3倍！

CAD房型图


想象中的家庭影院设计图

　　我想象中家庭影院的样子，其实从总体上来说，这样设计是没有问题的，但是我忽略了很多细节上的问题，比如走线、投影机吊装高度、电视机挂墙的厚度、幕布距地的距离等等等 房子的拆旧工作开始进行了，但是却遇上了一个天大的难题，因为之前没有请人给做设计，也没有想好到底要选什么投影机，所以，投影机定位，就成了我现在最急迫解决的问题。


已经开好的电视墙方向的弱电箱和强电槽

　　哎，菜鸟就是菜鸟，装修设计的时候太理想主意了，装修工人已经开始开槽要做隐蔽布线了，而我这里还没想好HDMI线、音响线要怎么走，买什么牌子的。。。。。幸好，有个朋友是玩影院的高手！希望现在去找他不会太迟。。。。

影院设计妙诀

　　其实早在装修动工之前，就应该先找一个懂行的高人，或者专业的影音公司，对房子进行整体布线的设计，千万不能像我这样想当然。不过错以至此，也只好将错就错，亡羊补牢了。

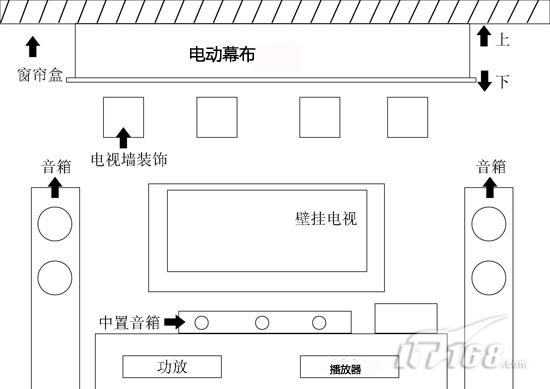

笔者简单的电视墙设计方案，可以给大家提供一些参考意见

　　家庭影院装修最重要的其实并不是表面上看到的电视墙，而应该是投影机位置的选择、HDMI线（这个最重要）、音响线和幕布的定位，当然音响的配置和定位也比较重要，但是对于入门级的用户来说，音响因为基本都是整套购买，所以定位工作就变得简单一些，而选什么样的整套音响才是最重要的，这个我们回头再说。

各大投影机官网上，都有投影距离计算器，这也是家庭影院装修参考数据来源之一

　　经过高人的点拨，最后投影机的高度定在1.9米，采用正投，这样的最大好处是，投射画面底边正好可以距地80cm左右，坐在沙发上基本可以完全平视屏幕，而且最妙的是，这样的设计无需进行梯形修正，画质完全不会损失，最后在幕布问题上，不得不作出了一些舍弃，而且客厅的电视机也将于我告别，因为电视挂墙之后，幕布之前要距离墙面20cm以上，这样投影机画面就会进一步缩水到80寸，所以最终选择了只卖一台卧室电视机，客厅就全部留给了投影机和白墙，幕布暂时留槽，碰到合适的再说。

　　编辑点评：因为房子比较小，所以投影机除了性能的考虑之外，还要注意到其装饰作用，较小的客厅为了保证画面和装饰的双效果，所以尽量选择靠墙的正投，而不要使用吊装，这是因为吊装之后如果高度较高，投射画面就会需要进行梯形修正，导致像素的损失，而吊装较低的位置保证画面，长长的吊杆，就会显得非常丑。最后，作者说到了因为距离的缘故，不得不和电视机说再见，这也算是小户型家庭影院设计中难以避免的问题，也是大家在影院设计初期最需要注意的问题之一。

隐蔽工程实战分享

　　按照实际的距离测算，客厅需要6米HDMI线（客厅宽是3.3米，上墙后1.9米，加上出线口6米正合用），然后15米发烧线。HDMI线走40mm的PVC管，取电视墙中心线以最近的距离走管，音箱线走20mm的PVC管，和HDMI线并排走管即可。

　　家装已进入开槽期，开槽的时候又一次遇到了问题，装修师傅说，40mm的pvc管子对我家的地板来说太粗了（我图便宜，木地板没有架空，而使直接在原来的地面上作的），施工监理孟师傅出主意，让我买50X25mm 的pvc方槽，因为方槽是可以打开的，HDMI线头粗一点，也不会影响。这样就解决了20mm的PVC管子，HDMI头不能转弯的问题。

50X25mm 的pvc方槽，放HDMI线是不错的解决方案

　　因为6米的HDMI线规格比较特殊，所以朋友帮忙找了一个代工厂，帮忙加工了一根，这也让我省心了不少。因为HDMI线是整套影院中，对品质要求最高的一部分，所以大家在HDMI线的选择上千万不要吝啬，尽量去找一些名牌产品。

　　编辑点评：很多朋友其实并不熟悉走线的问题，而到了实战的时候，就会遇到这样或那样的问题，一般来说HDMI线选择需要非常的谨慎，尤其是HDMI线超过7.5米之后，千万不要考虑如何在HDMI线上省钱了。而这里我们看到了笔者非常灵活的使用了方形线盒代替了40毫米的PVC管，轻松解决了装修中隐蔽工程中遇到的问题，如果你正在为这个问题感到头痛，不妨借鉴一下。

　　HDMI布线需要考虑到HDMI线的质量、布线管材、布线方法、HDMI面板等，以下为几点注意事项：

　　1. 远距离(8M以上)的HDMI布线时、严禁扭转接头(扭转接头易破坏线材高频的遮蔽，造成白点或雪花的产生)。
　　2. HDMI布线时、请勿折弯、挤压、拉扯。
　　3. HDMI布线时、避免过度弯折，超过90度、或多次弯折的按装路线。否则;一定会造成高频特性的损坏。
　　4. HDMI布线时、必须顺应线身、自然摆放。强力扭转线身(一次也不可以)。一定会造成高频特性的损坏。
　　5. HDMI布线时、必须顺应线身上的箭头方向安装，正确按装时，方能发挥HDMI Cable发烧技术的优异性能。
　　6. HDMI布线线材摆放正确位置后、才能取出接头上方的防护套。并妥当置入机器内。(留意：不可碰触到镀金接点，避免镀金接点的氧化形成高频阻抗影响传输的稳定性)。
　　7. 对于HDMI接头、宜减少不必要的插拔。并避免重物挤压线身、挤压防护铝箔的变形、造成遮蔽效果的损耗。
　　8. 音响店家在展示时、尽可能将线身、自然放直。收置回包装箱时、必须顺应线身自然缠绕、否则会造成高频特性的破坏。
　　9. HDMI布线时HDMI电缆和接头是一项精密、精致的高科技产品、任何不当的破坏(例：剪断重焊)都将造成彻底的伤害。
　　10. 如果线材在安装的环境中有可能悬空，请务必加固HDMI接头。有助HDMI 线材在数字显示的优异表现。
　　11. 高等级HDMI电缆在长距离上传输依旧能维持到1080p的性能。如果HDMI布线人员无法确实按照正确的布线法，都将造成HDMI传输的特性递减到720p、1080i。
　　12. HDMI布线质量简易测试方法:将HDMI信号源选择播放暗景的画面20分钟左右。观察播放期间有无白点或噪声，如有宜立即更换新线，或者测试看完一部90m分钟影片后，如有白点或噪声时，宜立即更换新线。(注意：在测试期间禁止遥控器的过度使用已区分信号干扰源)

投影机提前到家

　　今天小编看到帖子更新了，作者忍不住把投影机买了回来，我们就提前分享一下他的投影机好了。

　　投影机提前到家　　

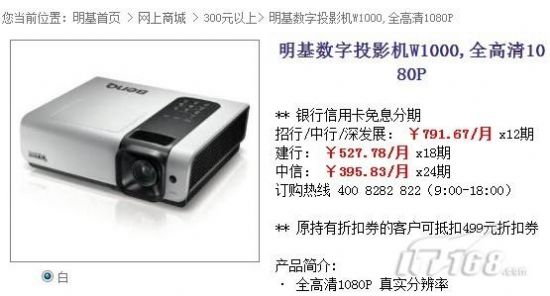

　　确定了投影机的型号，所以临近节前终于还是安奈不住，在明基官网上把W1000迎娶了回来。机器是在明基官网上买的，淘宝、卖场倒是都去看过，价格基本比明基官网便宜一些，不过官网上有招商银行信用卡的分期付款，最近装修搞的流动资金受限，无息的分期付款，虽然看上去价格是高了那么一点，不过要知道这几年通货膨胀是很厉害的，去年给老爸买电视也是明基官网买的，一个月130多一点的还款，根本没什么感觉。

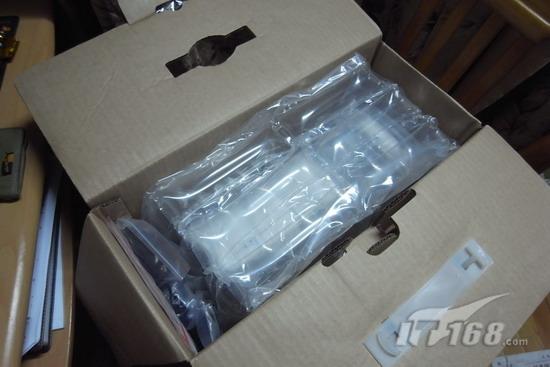

　　W1000的包装真的很好玩，不是泡沫塑料，而是一种好像吹气的泡泡一样的东西，整个投影机都被包裹起来，防震效果真是一流啊！机器的附件不多，有说明书还是N种语言（感觉没大有这个必要，印成中文的看看就行了），电源线、遥控器和一根VGA数据线。。。。。哎，怎么不是一根HDMI线呢。。。。

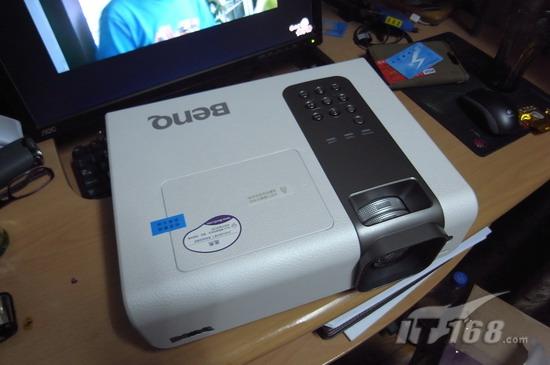

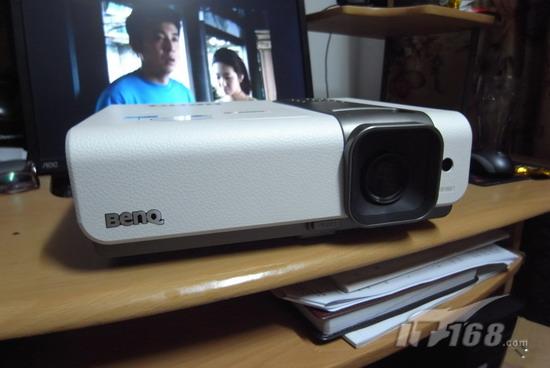

　　W1000的包装还真不是一般的多，当露出了庐山真面之后，才发现W1000皮质感的机身真是一级棒！

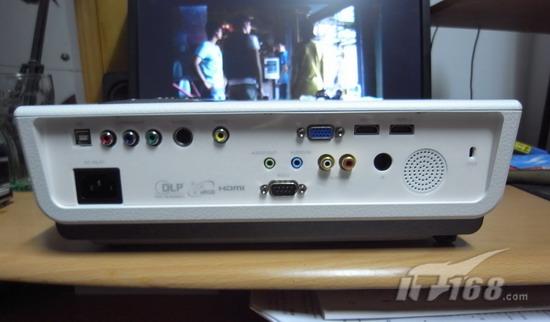

　　W1000接口比较丰富，2个HDMI接口令我非常满意，其他的接口我倒是觉的可有可无，反正我只用它看电影而已。

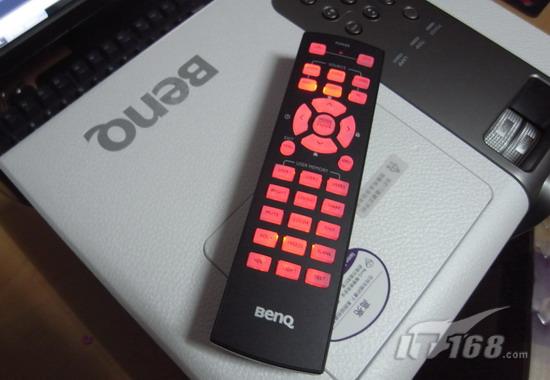

　　遥控器随机还附送了2节遥控器电池，按上电池才发现遥控器的红色的背光相当明亮，而且打开背光灯没有指定的按键，这样在黑晚环境中使用，就非常方便了

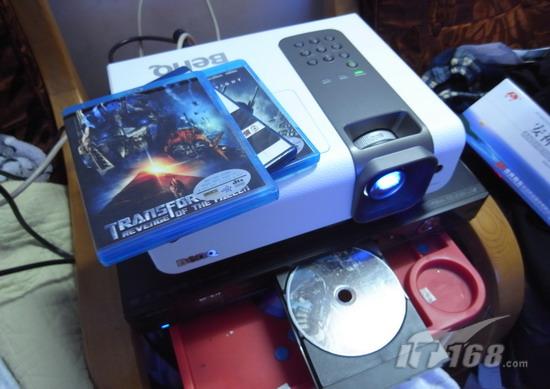

　　蓝光机是oppo的80，这机器最大好处就是读盘速度超快，而且价格还便宜，正在考虑装修好是买这个机器呢，还是买PS3。

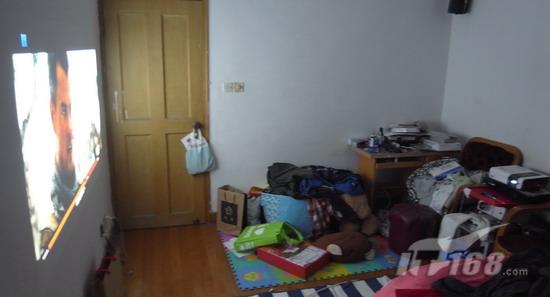

　　镜头距离墙面的尺寸是2.8米，画面的尺寸是80寸，对角线距离是203cm 屏幕是177X99.62，虽然稍微小了一点点，但是还是相当爽了！毕竟60寸的电视，不是我能买的起的昂贵奢侈品！房子稍微乱了一点，大家不要介意，毕竟是个临时住所。
