小体积 大规模 大连捷成X-PLUS多格式矩阵评测试用

大连捷成X-PLUS多格式矩阵外观

    以矩阵闻名于广电行业的大连捷成，目前形成矩阵切换类、模块化信号处理类、信号发生器类、播控产品类、监听/对讲类等七大类别10余个系列100多种产品。”而作为国内最大的广电专业设备制造商之一，大连捷成拥有完整的广电播总控、演播室、网络前端系统的解决方案和产品，尤其是在矩阵及视音频模块化产品方面，技术和市场占有率一直处于领先地位。

    投影时代网非常有幸收到了大连捷成为我们提供的X-PLUS多格式矩阵、HDMI-CAT5延长器以及VGA传输器等产品进行亲身体验，目的是希望让消费者对大连捷成的产品有更深入的了解。首先为您介绍的是捷成的X-PLUS多格式矩阵。

    X-PLUS多格式矩阵是一款凝结了大连捷成公司十余年设计制造经验，全新打造的一款混插、多层、多格式、全规模的专业切换矩阵。此矩阵在一个机箱内可完成多种格式信号的切换调度，切换规模为4×4 ～ 128×128，机箱规格分为1RU、2RU、4RU 和8RU 高度，支持的信号格式为：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵盖了广电行业中所有格式的视音频信号。

    X-PLUS 矩阵的切换系统分切换模块和切换核两种，四种机箱规格，其中1RU 机箱只能配置切换模块，其它2RU 机箱以上包括（2RU 机箱）既能配置切换模块又能配置切换核，可根据用户需求灵活配置。切换核技术的应用，使X-PLUS 系列矩阵真正实现了小体积、大规模切换的领先技术，结构灵活，能够满足客户的各种配置需求。

大连捷成X-PLUS多格式矩阵及控制面板

    外观方面，这款X-PLUS矩阵采用了4RU的机箱，内配有64x64规模的数字交叉核，型号为D3X-64。另外值得一提的是，该产品除了配有单独的控制面板之外，机器本身的前面板自带LCD液晶显示屏及本机控制面板，方便用户直接对矩阵进行控制。此外，前面板上设有两个前面板卡锁，用户把面板插入机箱后，用卡锁来固定。

大连捷成X-PLUS多格式矩阵及控制面板

大连捷成X-PLUS多格式矩阵正面

大连捷成X-PLUS多格式矩阵侧面

大连捷成X-PLUS多格式矩阵侧面

大连捷成X-PLUS多格式矩阵背部

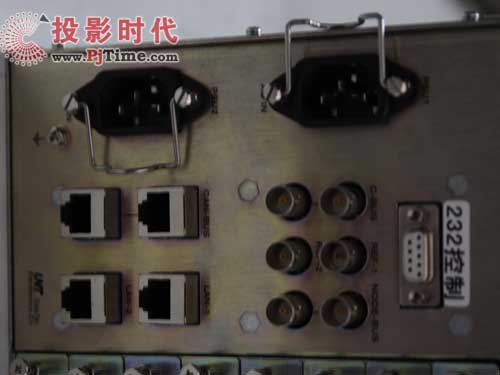

大连捷成X-PLUS多格式矩阵背部接口

    机器的背部面板上提供了，2个AC电源端子插座、REF1/REF2、NODE-BUS、BNC等各种接口，方便用户使用。在这里笔者要重点介绍的是，矩阵上的控制端口采用C-BUS、CAN-BUS、RS232/422和LAN。其中，C-BUS和CAN-BUS端口可与捷成生产的相应的遥控面板连接，实现对矩阵的远程控制，距离可达数百米；而RS232/422端口可与上位机连接，配合矩阵控制软件，通过上位机对矩阵进行控制；LAN端口支持TCP/IP协议，与局域网连接，实现 上位机通过网络对矩阵进行监控。此外，机箱上的NODE-BUS端口，可实现多机箱级联，组成多层切换矩阵；电源则采用了冗余式电源。

大连捷成X-PLUS多格式矩阵细节

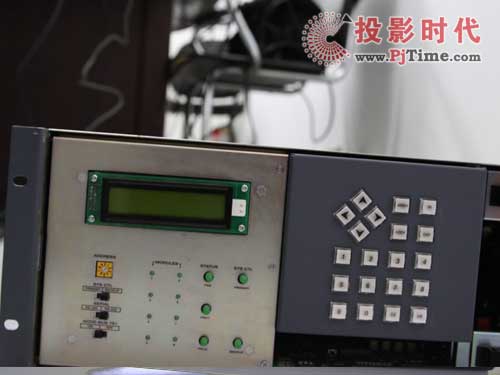

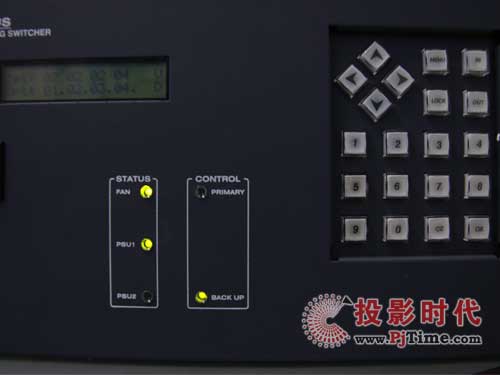

    这款产品本身的控制面板上，右上角的LCD显示屏可以显示与操作的所有相关的信息，它的按键按顺序排列，操作起来非常直观、简捷。另外，前面板上还设有风扇状态指示灯（FAN）、电源状态指示灯（PSU1、PSU2）、备控制板工作指示灯（BACKUP）以及主控制板工作指示灯（PRIMARY）等，用户可以随时了解机器的工作状态。

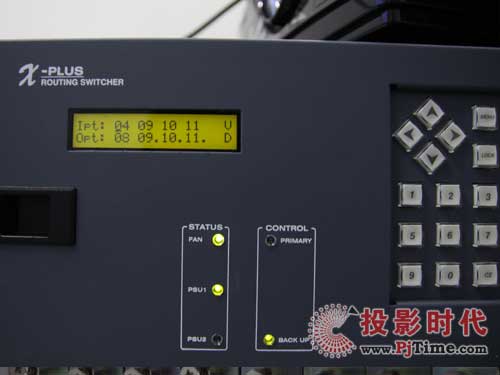

大连捷成X-PLUS多格式矩阵前面板控制按键

LCD显示屏上清晰地显示着机器的操作状态

大连捷成X-PLUS多格式矩阵前面板

大连捷成X-PLUS多格式矩阵前面板

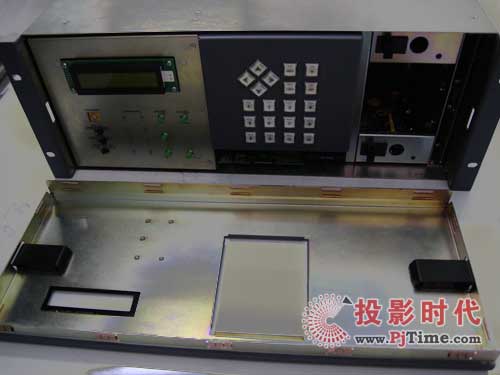

大连捷成X-PLUS多格式矩阵内部拆解

    为了让消费者对捷成的这款多格式矩阵有更进一步的了解，我们还对该产品进行了简单的拆解。这款矩阵全部是采用了插卡式设计。控制模块、电源模块和风冷模块采用前插式设计；I/O板卡则采用后插式设计。机箱内设有各种组件插槽，将各个组件沿着内部插槽轻轻推进卡紧，并以螺丝固定，安装起来灵活、简单，维护也非常简便。

大连捷成X-PLUS多格式矩阵内部拆解

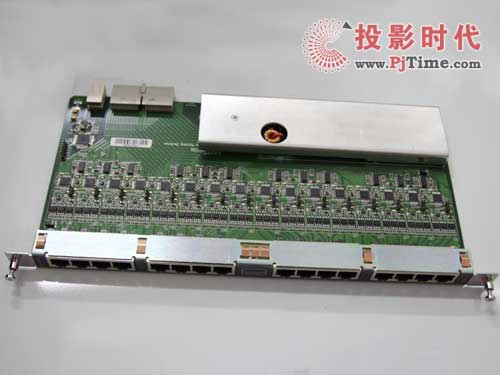

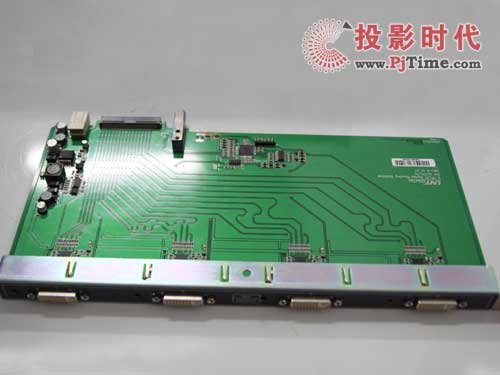

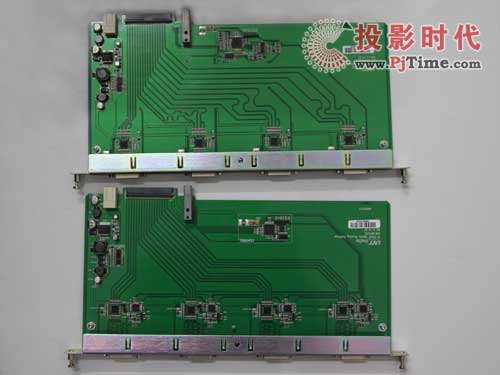

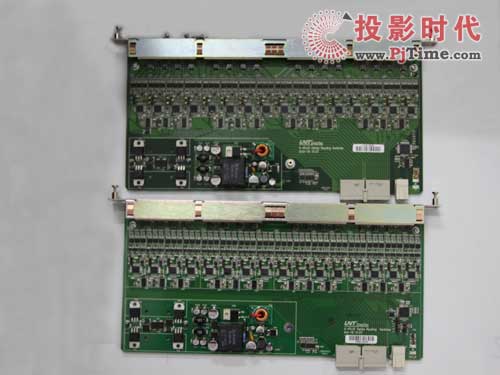

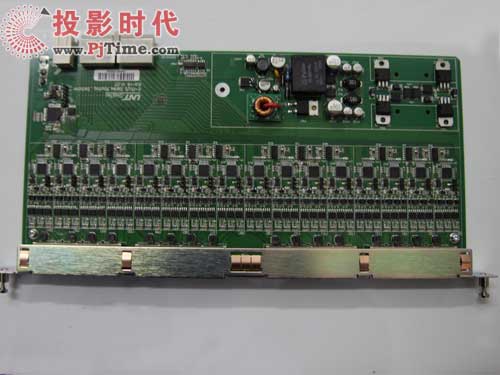

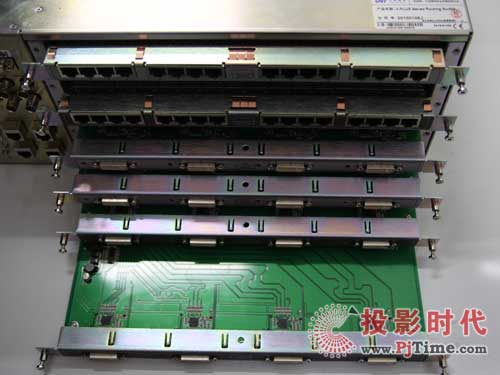

大连捷成X-PLUS多格式矩阵板卡

大连捷成X-PLUS多格式矩阵板卡

大连捷成X-PLUS多格式矩阵板卡

大连捷成X-PLUS多格式矩阵板卡

大连捷成X-PLUS多格式矩阵板卡

大连捷成VGA传输器外观及内部

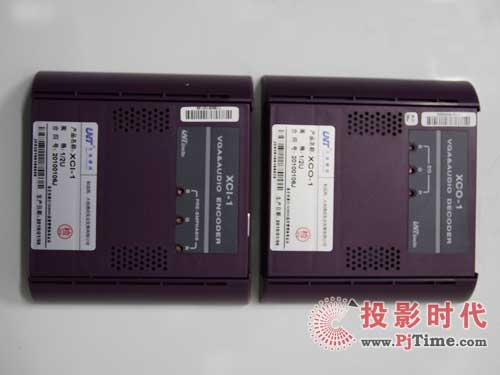

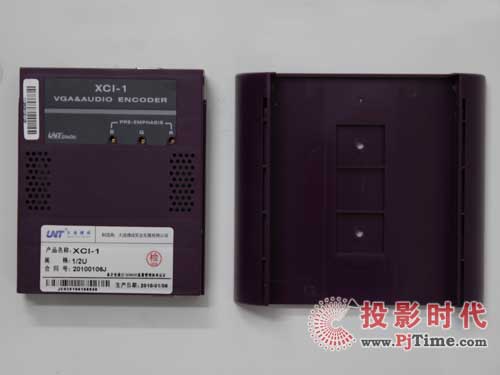

大连捷成VGA传输器外观

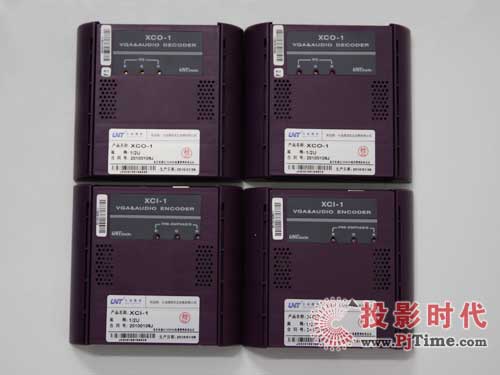

大连捷成两组VGA传输器外观

大连捷成两组VGA传输器外观

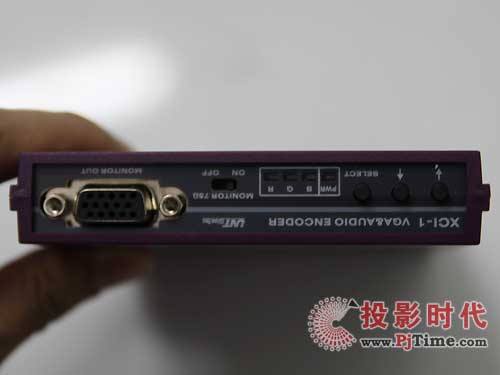

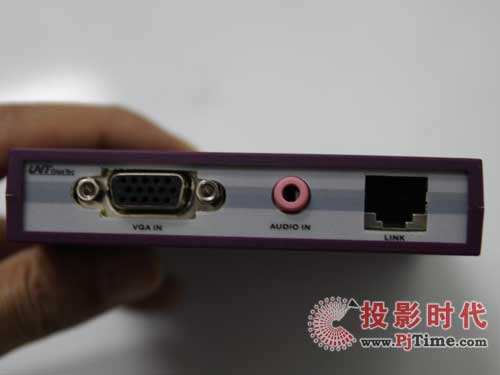

大连捷成两组VGA传输器接口

大连捷成两组VGA传输器接口

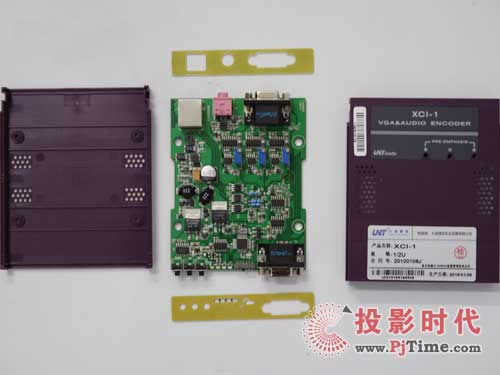

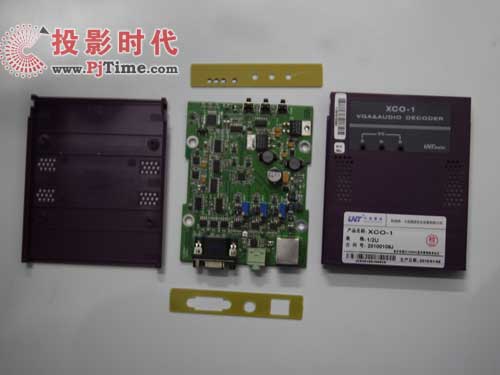

大连捷成两组VGA传输器内部

大连捷成两组VGA传输器内部

大连捷成HDMI-CAT5延长器

    HDMI-CAT5是一款HDMI信号经CAT-5类网线传输的数字图像信号延长器，由发送器和接收器两部分组成。发送器将HDMI转换为两个RJ-45接口经两根CAT-5类网线传送信号，接收器将两个RJ-45再转换到HDMI，从而到显示设备显示。使用CAT-5类网线传输，此HDMI-CAT5延长器（包括发送器和接收器）支持的传输距离可达60米。

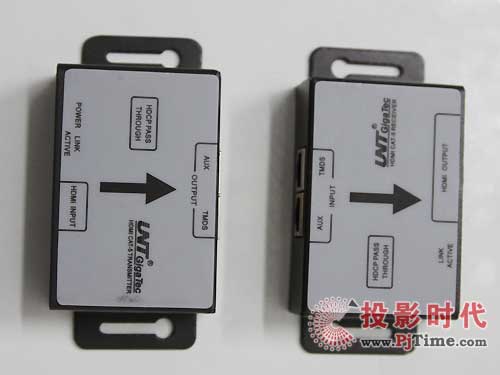

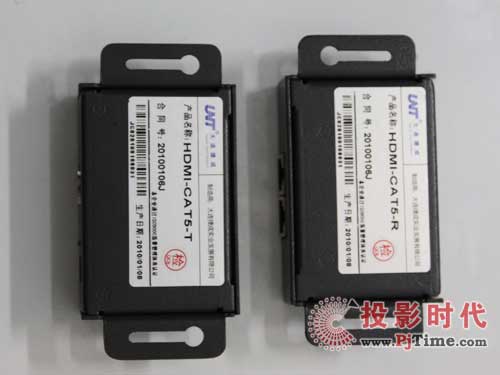

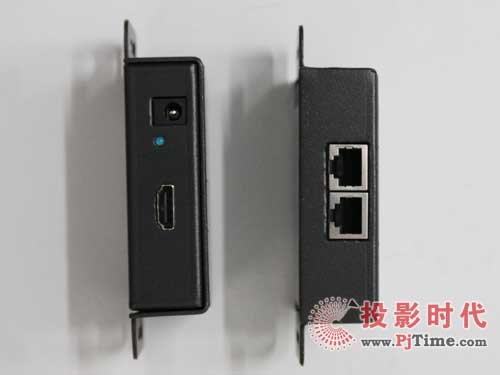

大连捷成HDMI-CAT5延长器外观

大连捷成HDMI-CAT5延长器外观

大连捷成HDMI-CAT5延长器外观

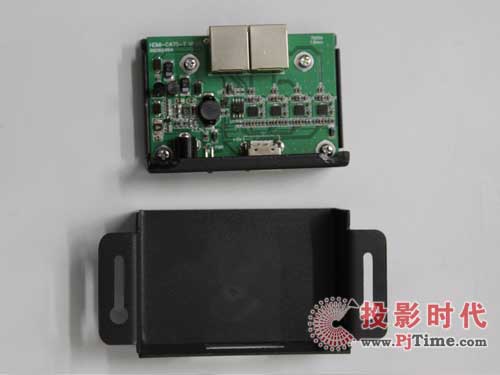

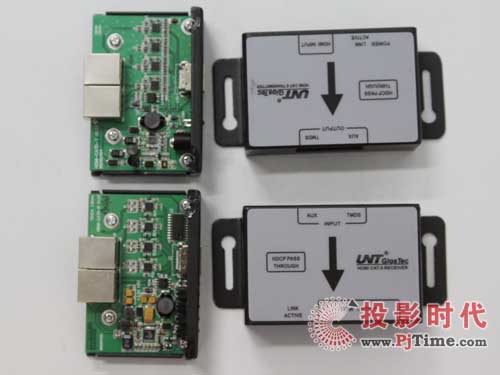

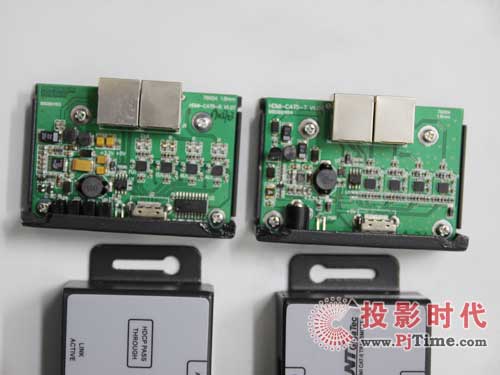

大连捷成HDMI-CAT5延长器内部

大连捷成HDMI-CAT5延长器内部

大连捷成HDMI-CAT5延长器内部

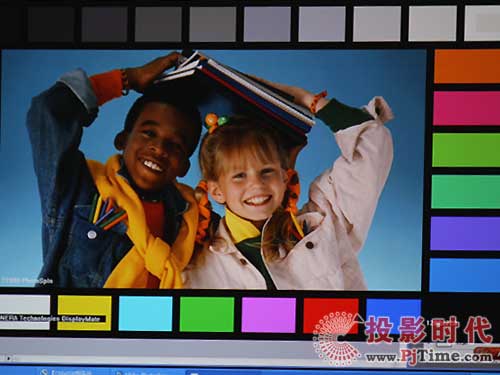

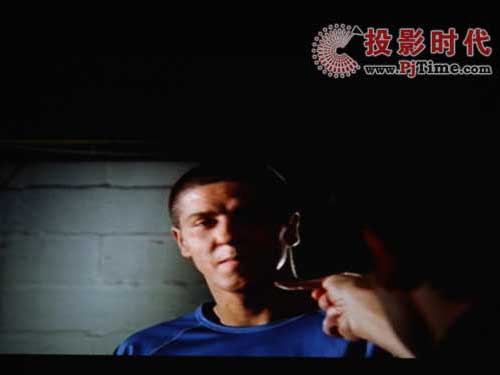

大连捷成X-PLUS多格式矩阵传输效果

    最后再来看一下，通过捷成的多格式矩阵、HDMI-CAT5处长器以及VGA传输器之后所分别展现出来的画面效果。首先来看的是这款X-PLUS多格式矩阵的效果，通过测试发现，无论是色彩的还原性，还是在表现画面的各个细节方面，整体效果都是非常令人满意的。人物的肤色、毛发以及暗部的一些细节层次都能够清晰的展示出来，并没有出现信号丢失、色彩失真的情况。

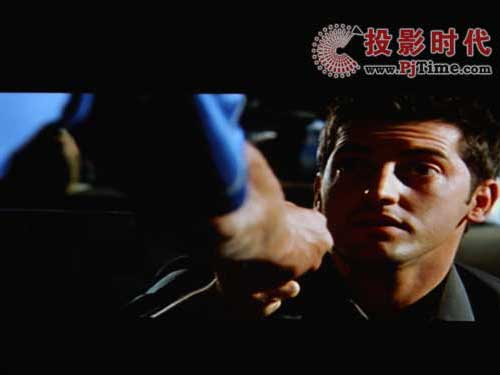

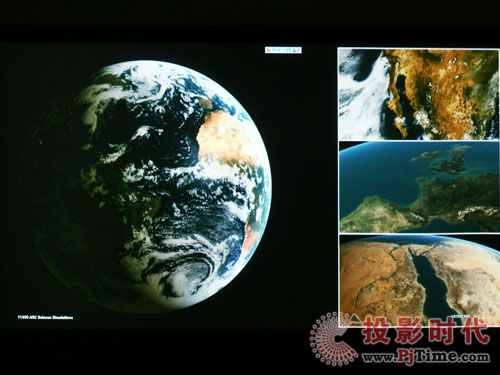

大连捷成X-PLUS多格式矩阵画面效果

大连捷成X-PLUS多格式矩阵画面效果

大连捷成X-PLUS多格式矩阵画面效果

大连捷成X-PLUS多格式矩阵画面效果

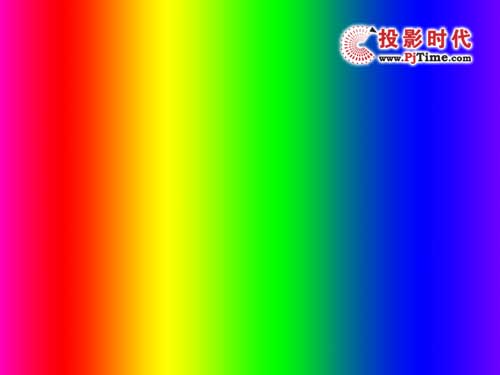

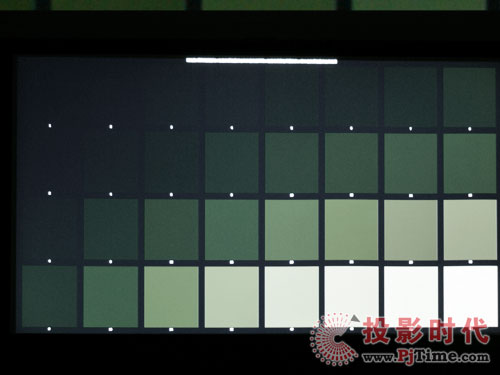

大连捷成HDMI-CAT5延长器色彩表现

    这款HDMI-CAT5延长器的信号传输可达60米，而且信号传输安全可靠，HDMI信号中的HDCP（High-bandwidth Digital Content Protection,高带宽数字内容保护）直接连通，没有经过变化或转换，所以可以保证HDCP协议的通讯稳定，从而确保了HDMI信号的连续、清晰。

    在实际测试过程中，我们也采用了60米的HDMI线来进行测试，最终出来的画面效果得到了我们几个在场的评测编辑的一致认可。它的黑白峰值表现较好，而且色彩过度平滑、自然、细腻，没有明显的跳跃跟色斑色带出现。在影片播放过程中，有很好的层次、细节和色彩表现能力。

大连捷成HDMI-CAT5延长器色彩表现

大连捷成HDMI-CAT5延长器色彩表现

大连捷成HDMI-CAT5延长器色彩表现

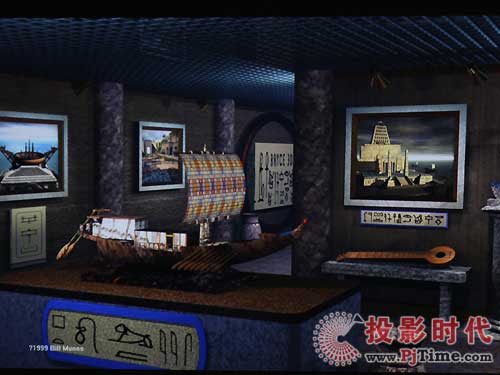

大连捷成HDMI-CAT5延长器画面效果

大连捷成HDMI-CAT5延长器画面效果

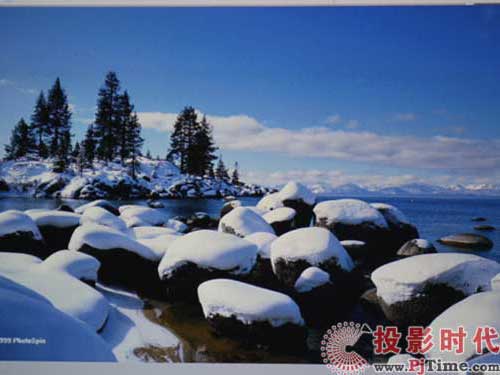

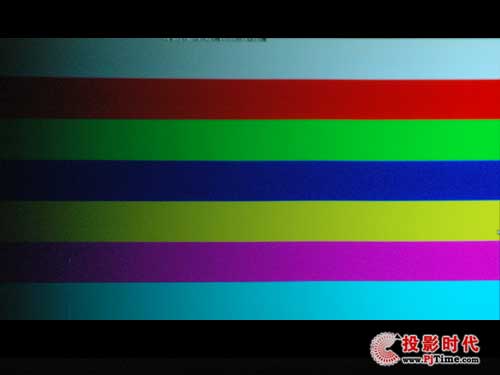

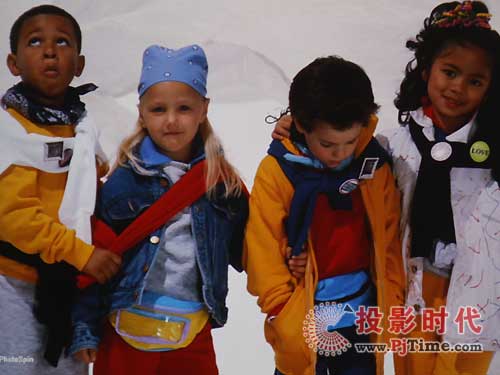

大连捷成VGA传输器画面效果

    捷成的这款VGA传输器的传输距离可长达300米，不过在实际测试中我们采用了200米的线缆，最终得到的效果还是非常令人满意的。该产品的黑白反差强烈，黑色部分层次结构丰富。在影片播放效果上，它也能准确地把影片的效果真实、自然的呈现出来，比较不错。

大连捷成VGA传输器画面效果

大连捷成VGA传输器画面效果

大连捷成VGA传输器画面效果

大连捷成VGA传输器画面效果

大连捷成VGA传输器画面效果

评测总结:

    对大连捷成的这几款产品的评测就到此为止。通过此次亲身体验，让我们也真正体会到了矩阵产品在大屏幕AV行业的一个重要性，尤其是在大型的工程当中更是必不可少。而捷成优秀的品质和良好的信誉获得了国内广大用户的信赖。

    通过自身体验，笔者认为捷成的这几款产品的整体表现还是非常不错的，尤其是X-PLUS多格式矩阵产品，它是业界很少的一款可以同时兼容大、中、小规模，并可灵活配置多种信号格式的全规模、多格式矩阵产品。同时由于切换核的应用，使其真正实现了小体积、大规模切换的领先技术。另外在操作的过程中，也是非常的简便，即使不是专业人士也能很快上手操作。值得一提的还有，这款产品的前门边缘与机箱边缘上采用铍表铜设计，可有效的屏蔽外部电磁波的干扰，保障信号传输的稳定性。

   此外，捷成的HDMI-CAT5延长器和VGA双绞线传输器也都有非常好的表现，特别是从传输效果来看，包括像在色彩还原以及一些画面的暗部细节等方面都能得到很好地呈现，而且丝毫没有出现信号延迟、色彩失真等情况出现，绝对是客户理想的选择。

    也正是凭借着优良的产品品质，和大连捷成多年的努力，其已成为国内最大的广电专业设备制造高之一。特别是09年，在全球经济危机的大背景下，大连捷成产品的市场占有率不但没有下降，反而呈现上升趋势，在逆境中不断攀升，树立了自身的品牌形象！而且还先后推出了包括这款X-PLUS多格式矩阵在内的多款信号处理产品，充分彰显了大连捷成的创新和研发能力。我们也有理由相信，捷成在2010年能有更加长远的发展。
