小体积 大规模 大连捷成X-PLUS多格式矩阵评测试用

    以矩阵闻名于广电行业的大连捷成，目前形成矩阵切换类、模块化信号处理类、信号发生器类、播控产品类、监听/对讲类等七大类别10余个系列100多种产品。”而作为国内最大的广电专业设备制造商之一，大连捷成拥有完整的广电播总控、演播室、网络前端系统的解决方案和产品，尤其是在矩阵及视音频模块化产品方面，技术和市场占有率一直处于领先地位。

    投影时代网非常有幸收到了大连捷成为我们提供的X-PLUS多格式矩阵、HDMI-CAT5延长器以及VGA传输器等产品进行亲身体验，目的是希望让消费者对大连捷成的产品有更深入的了解。首先为您介绍的是捷成的X-PLUS多格式矩阵。

    X-PLUS多格式矩阵是一款凝结了大连捷成公司十余年设计制造经验，全新打造的一款混插、多层、多格式、全规模的专业切换矩阵。此矩阵在一个机箱内可完成多种格式信号的切换调度，切换规模为4×4 ～ 128×128，机箱规格分为1RU、2RU、4RU 和8RU 高度，支持的信号格式为：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵盖了广电行业中所有格式的视音频信号。

    X-PLUS 矩阵的切换系统分切换模块和切换核两种，四种机箱规格，其中1RU 机箱只能配置切换模块，其它2RU 机箱以上包括（2RU 机箱）既能配置切换模块又能配置切换核，可根据用户需求灵活配置。切换核技术的应用，使X-PLUS 系列矩阵真正实现了小体积、大规模切换的领先技术，结构灵活，能够满足客户的各种配置需求。

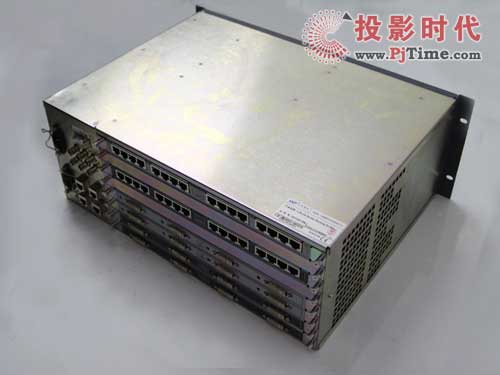

大连捷成X-PLUS多格式矩阵外观

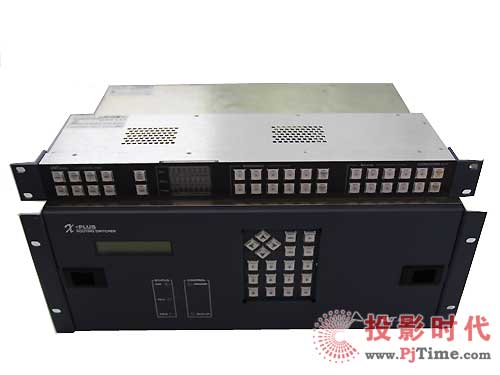

大连捷成X-PLUS多格式矩阵及控制面板

    外观方面，这款X-PLUS矩阵采用了4RU的机箱，内配有64x64规模的数字交叉核，型号为D3X-64。另外值得一提的是，该产品除了配有单独的控制面板之外，机器本身的前面板自带LCD液晶显示屏及本机控制面板，方便用户直接对矩阵进行控制。此外，前面板上设有两个前面板卡锁，用户把面板插入机箱后，用卡锁来固定。

大连捷成X-PLUS多格式矩阵及控制面板

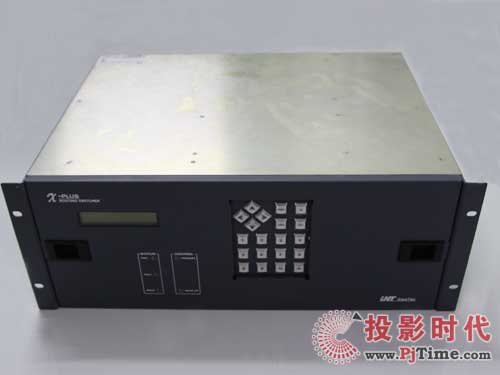

大连捷成X-PLUS多格式矩阵正面

大连捷成X-PLUS多格式矩阵侧面

大连捷成X-PLUS多格式矩阵侧面

大连捷成X-PLUS多格式矩阵背部

大连捷成X-PLUS多格式矩阵背部接口

    机器的背部面板上提供了，2个AC电源端子插座、REF1/REF2、NODE-BUS、BNC等各种接口，方便用户使用。在这里笔者要重点介绍的是，矩阵上的控制端口采用C-BUS、CAN-BUS、RS232/422和LAN。其中，C-BUS和CAN-BUS端口可与捷成生产的相应的遥控面板连接，实现对矩阵的远程控制，距离可达数百米；而RS232/422端口可与上位机连接，配合矩阵控制软件，通过上位机对矩阵进行控制；LAN端口支持TCP/IP协议，与局域网连接，实现 上位机通过网络对矩阵进行监控。此外，机箱上的NODE-BUS端口，可实现多机箱级联，组成多层切换矩阵；电源则采用了冗余式电源。
