极致影像的答案 全解DLP投影机的秘密

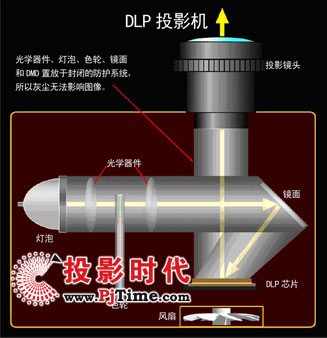

    在DMD芯片的发展历史中，德州仪器致力于改进的不仅仅提高产品寿命和降低成本，更有诸多产品性能上的改进。其中最核心的包括小型化、提升开口率、减少非光学面散射、提高像素数量等等。这些方面的改进与DMD芯片所采用的各种生产工艺密切相关。其中，如何实现全高清的画面显示是DLP投影技术在崭新市场形势下最大的难题之一

    菱形DMD阵列是为了获得更高的饿像素密度采取的改进措施。在HD1、HD2和HD2+的DMD芯片中，TI使用了直角的像素阵列以获得1280×720图像。直角阵列使用了1:1的图像像素来映射显示比例，每一个精微镜面负责显示一个像素。 而更新一代DMD芯片为了实现提高分辨率并降低系统成本的目标，使用了一种偏置的菱形像素排列方式，精微镜面相对于直角DMD旋转了45度。

    新的DMD菱形阵列支持1080p设备的1920×1080分辨率，具有960对列和540对行（一对行包括一行黑和一行白）。这样在损失一些对角分辨率的情况下，只要用直角阵列一半的像素就可以显示1920×1080的图像。使用菱形阵列后，1080p DMD芯片的尺寸与HD2 720p 芯片相当，这样就能节省成本基础上提升图像垂直和水平的分辨率。

    虽然菱形DMD阵列有效地降低了全高清芯片的系统成本，但是单靠它不足以在屏幕上再现原始图像的超高清画质。原始图像必须过滤掉一半像素才能在DMD上显示。SmoothPicture技术的目的就是用于将菱形DMD阵列和光学驱动器连接起来，在屏幕上显示包含原始图像所有像素信息的完整分辨率的图像。SmoothPicture技术利用光学驱动器在水平方向上位移DMD芯片，并在DMD上同时显示独立的两个亚帧数据。每一帧视频信号都被分为两个独立的亚帧，一个包含所有奇数位像素信息，另一个包含所有偶数位像素信息。在显示两个不同亚帧的时候，驱动器将DMD水平移动1/2个像素。通过快速的DMD控制实现在有限的时间内显示完全部画面帧的任务。该技术使得消费者能够在屏幕上看到与1080p信号完全一致的高清画面。

    菱形网格和SmoothPicture技术的出现，使得DMD面临的全高清问题得以解决，同时也产生了额外的好处：1/2像素位移使得像素的边缘显著柔化，这一现象使得图像看起来更是连为一体的，图像更加精细自然。 从消费者的角度来看，得以此项技术展示出的分辨率更接近于人眼的感知范围，能够更好的为消费者将920 x 1080的图像分辨率转换成有效的视觉分辨率。
