极致影像的答案 全解DLP投影机的秘密

    DMD是DLP投影技术的基础。目前市场上拥有单片、双片以及多片DLP系统被设计出来，以满足不同市场的需要。一个DLP投影系统包括信号处理和光机两部分。信号处理部分为DMD芯片提供基本的驱动信号。光机则包括一个光源、一个颜色滤波系统、一个冷却系统、照明及投影光学元件等等。

    DMD的本质是一个半导体光开关。上面集成了众多微小的方形反射镜片，并被制造在静态随机存取内存（SRAM或者DDR）上方的铰链结构驱动。每一个镜片可以在铰链结构的控制下通断一个象素的光。铰链结构允许镜片在两个状态之间倾斜，+12度为开。-12度为关。当镜片不工作时，它们处于0度停泊状态。

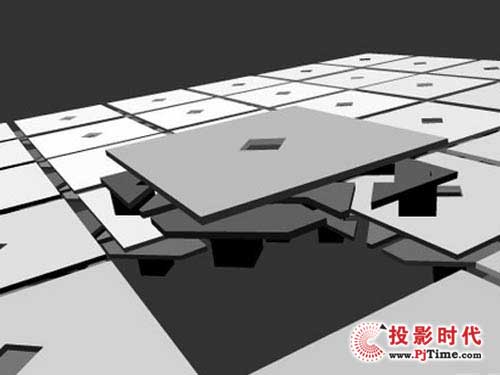

DMD芯片放大

    根据应用的需要，一个DLP系统可以接收数字或模拟信号。模拟信号可在DLP的或原设备生产厂家（OEM's）的前端处理中转换为数字信号，任何隔行视频信号通过内插处理被转换成一个全图形帧视频信号。从此，信号通过DLP视频处理变成先进的红、绿、蓝（RGB）数据，先进的RGB数据然后格式化为全部二进制数据表。

    一旦视频或图形信号在数字格式下，按照二进制数据表被送入DMD，信息的每一个象素按照1：1的比例被直接映射在它自己的镜片上，提供精确的数字控制，如果信号是640x480象素，器件中央的640x480镜片采取动作。这一区域处的其它镜片将简单的被置于关的位置。

    通过对每一个镜片下的存储单元以二进制平面信号进行电子化寻址，DMD阵列上的每个镜片被以静电方式倾斜为开或关态。决定每个镜片倾斜在哪个方向上为多长时间的技术被称为脉冲宽度调制（PWM）。镜片可以在一秒内开关1000多次，这一相当快的速度允许数字灰度等级和颜色再现。来自投影灯的光线被照射在DMD上。当镜片在开的位置上时，它们通过投影透镜将光反射到屏幕上形成一个数字的方型象素投影图像。
