视频监控系统中多画面处理器的设计

    2 各部分电路的结构及工作原理

    2.1 输入缓冲及A/D转换

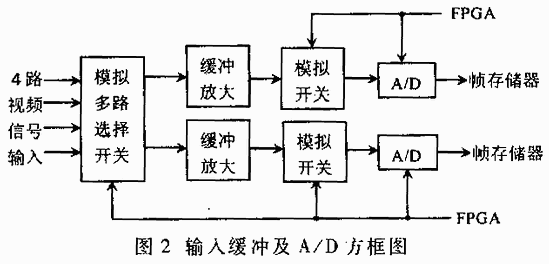

    该部分电路的主要功能是将输入的模拟视频信号转换成数字视频信号供FPGA器件处理，其方框图如图2所示。4路视频信号经过受FPGA控制的模拟多路选择器后，输出2路视频信号，经过缓冲放大后送到受FPGA控制的模拟开关；然后再输出给A/D，2路视频信号需要2片A/D芯片。A/D芯片选TLC5510，该芯片是一种分辨率为8位、20MSPS（20兆采样点/秒）的CMOS模/数转换器。在FPGA的控制下，TLC5510将输入的模拟视频信号转换成数字视频误，然后送往帧存储器。

    2.2 帧存储器

    帧存储器选AVERLOGIC公司的AL422，共需要2片。AL422是存储量为384KB×8Bits的FIFO（First In First Out）DRAM，它支持VGA、CCIR、NTSC、PAL和HDTV分辨率，具有独立的读/写操作及输出使能控制；存储时间为15ns的高速异步串行存取，可在5V或3.3V电源电压下工作，标准的28脚SOP封装。
