H3C iVS3000监控解决方案

4 典型应用

1)局域网应用

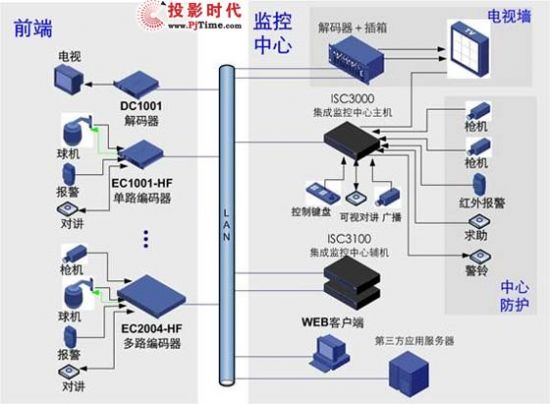

图 2  iVS3000局域网应用组网图

    在一个局域网环境中，前端主要为EC系列编码器，如EC1001-HF室外型单路高清编码器、EC1004-HC四路室外型标清编码器和EC2004-HF室内型四路高清编码器，采用中心集中存储方案。

    网络环境良好，支持组播。编码器输出双流，实时流通过组播分发给需要的客户端和解码器，而编码器输出的存储流直接采用NFS格式写入中心主机和辅机的NAS盘阵中。

    前端编码器支持接入外部报警信号和支持视频移动帧测报警，可以实现本地报警联动输出和报警信息上传到监控中心，监控中心可以实现报警图像弹出、报警信息框提示和报警存储。

    中心具备完善的WEB管理和监控功能，通过对中心DC1001-FF解码器的输出控制实现数字矩阵功能，支持中心和前端的对讲功能，中心自身还具备完善的自我防护功能。

    该方案主要适用与各类普通园区、普通楼宇、普通学校、中小企业、住宅小区的局域网内监控应用。

2)广域网应用

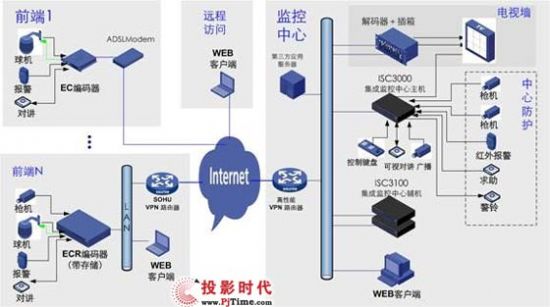

图 3  iVS3000广域网应用组网图

    在一个广域网环境中，前端主要为ECR3300系列带存储编码器，以本地存储为主，中心对重要数据进行备份；对于一些摄像机很少的前端场所可以采用EC系列编码器，采用中心集中存储方案。

    广域网环境无法提供足够的带宽，不支持组播。对于采用前端存储的ECR编码器，中心可以直接访问也可以通过主机、辅机的流媒体转发能力来访问现场实时图像，通过合理的备份计划，利用晚上空闲时间，可以将ECR存储的数据备份到监控中心。

    对于EC编码器的集中存储采用单流方案。实时流通过主机辅机的流媒体转发功能实现多用户并发访问，而网络存储直接利用主机辅机接收实时流转存到内置NAS盘阵中。

    前端编码器支持接入外部报警信号和支持视频移动帧测报警，可以实现本地报警联动输出和报警信息上传到监控中心，监控中心可以实现报警图像弹出、报警信息框提示和报警存储。

    中心具备完善的WEB管理和监控功能，通过对中心DC1001-FF解码器的输出控制实现数字矩阵功能，支持中心和前端的对讲功能，中心自身还具备完善的自我防护功能。

    通过H3C主网络的集成ADSL Modem和VPN功能的SOHU级前端接入路由器及中心高性能VPN路由器，实现基于VPN的广域网组网解决方案。

    该方案主要适用与各类单级连锁企业（店）、网吧、娱乐场所、旅馆（宾馆）、连锁企业（店）、环保等领域的联网监控。

3)多级中心级联应用

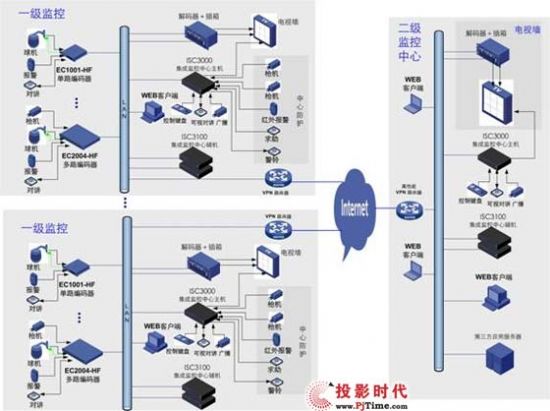

图 4  iVS3000多级级联应用组网图

    在单级监控基础上，可以进一步构建二级监控中心，二级监控中心同样配置ISC3000主机、ISC3100辅机和DC1001-FF解码器，除了能够管理直接接入二级中心平台的编解码器外，还可以通过网页链接管理下级ISC中心的设备。

    所有上级监控中心客户端访问下级监控中心时通过上级监控中心集中认证，无需二次认证。同时上级监控中心解码器可以解码下级监控中心的图像信息，上级监控中心可以接收下级监控中心的报警数据并实现基本报警联动功能，上级监控中心还可以和下级监控中心实现可视对讲。

    该方案主要适用于各类多级管理的企事业单位，普通学校联网等领域的联网监控。
