H3C iVS3000监控解决方案

2 方案组成

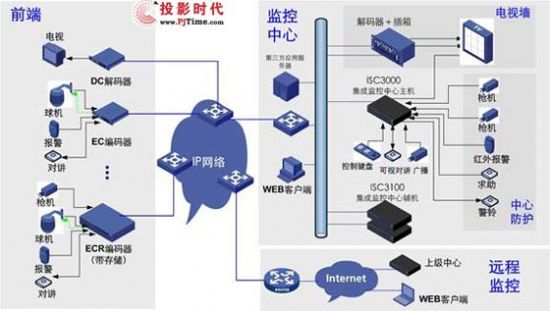

图1  iVS3000监控解决方案组网图

一个典型的iVS3000解决方案的组成和基本功能如下：

1）前端系统：

    包括摄像机、监听头、对讲设备、报警探头和编解码器组成，其中编解码器由H3C提供。当前端到中心大带宽足够，允许中心存储时，前端配置EC编码器；当带宽有限无法中心存储时，采用支持前端存储的ECR系列编码器；当前端需要解码还原图像时配置DC系列解码器。

    EC编码器支持接入摄像机和监听的视音频信号，并将其转换压缩为数字信号传送到监控中心。ECR编码器同样支持接入摄像机和监听的视音频信号，并将其转换压缩为数字信号传送到监控中心。ECR支持通过RS485口对云台、球机的控制，支持接入对讲设备和报警输出输出设备。内置最大8个盘位和支持RAID5的NAS盘阵，可以提供高可靠的本地存储，ECR还可以为局域网环境下的其它EC编码器提供NAS存储服务，通过EC编码器扩展ECR的编码能力。

    DC解码器用于接收中心指令，将系统中任何一路编码的图像解码还原成模拟的视频音频信号接入现场电视机或其它影音设备，可用于用户展示实时视频信息或用于视频指挥。

    所有编解码器都可以被监控中心的集成中心中心主机统一配置、认证和网管，维护使用方便。

2）网络系统

    所有前端编解码器通过网络系统和监控中心相连，实现各种信息的传递。H3C提供了丰富的网络设备，包括接入交换机、汇聚交换机、核心交换机和路由器，这些设备内嵌了丰富的安全特性并针对监控的需求对组播等应用进行了优化，同时还可以为广域网组网提供完善的VPN解决方案，从而为监控系统提供了一个安全、可靠、灵活和高性能的基础网络平台。

3）监控中心

系统管理

    监控中心的核心设备是ISC集成监控中心，包括ISC3000集成监控中心主机和ISC3100集成监控中心辅机两款产品。ISC3000主机作为整个系统的核心管理服务器，可以对前端和中心的所有编解码器、辅机进行统一配置、注册和网管，可以对所有用户访问进行统一认证，对报警、云镜控制、解码输出控制的控制指令进行接收、转发和联动处理。主机内置防火墙功能可以杜绝恶意入侵，保障系统信息安全，同时主机集成了8口交换机可以为中心设备提供IP接入服务。

WEB服务

    ISC3000主机作为整个系统的WEB服务器为用户提供WEB客户端访问服务，通过WEB客户端可以实现对前端编解码器的统一配置和网管，还可以接收解码前端编码器传输过来的数字视音频信号，实现图像语音监视监听、云镜控制、图像查询回放、报警接收、电子地图甚至WEB对讲的功能。当前端报警时，WEB客户端可以产生图像弹出、报警信息框、声光提示等各种报警联动动作。WEB客户端可以通过ISC3000发送指令给中心解码器解码输出视频信号上电视墙，实现数字矩阵的功能。相对传统C/S架构，iVS3000基于B/S架构实现客户端的灵活部署，便于使用维护。

NVR网络视频录像

    ISC3000主机配合ISC3100辅机还可以作为NVR网络视频录像机使用，主机和辅机均可以接收指定的编码器传送上来的最大64路（1Mbps）视频存储流或备份流，内置的8个盘位(最大6TB)NAS存储空间可以为这些编码器提供高质量的存储服务，同时提供了RAID5保护。通过主机和最大31台辅机的配合，系统最大可提供192TB的存储备份服务。所有的存储和备份都可以事先设置计划或手动启动，同时支持前端编码器外部触发报警和移动帧测报警联动中心存储功能。

流媒体转发和VOD点播

    同时主机辅机还支持远程VOD点播服务、流转存和实时流转发服务，当前端带宽有限时，通过流转发服务可以降低现场设备负担和对网络带宽的要求。主机合计支持16路并发点播和转发（1Mbps码流），辅机合计支持64路并发点播和转发。

人机界面

    主机内置了丰富的人机界面接口可以接入显示器、监视器、专业键盘和鼠标，方便监控中心操作人员直接在主机上监视、控制远程图像并进行历史图像查询，支持报警联动，还可以通过ISC3000主机内置的视音频采集通道和对讲通道实现和现场人员进行可视对讲、广播。

中心防护

    ISC3000主机同时内置4路视音频采集通道、8个报警输入通道和4个报警输出通道用于中心自身的监控和防护，通过视音频采集功能，领导可以远程监视中心操作人员图像，通过报警输入输出通道实现红外、求助报警探头接入和警灯警号的控制，实现中心自身的高可靠防护。

电视墙

    中心可以配置解码器和用于安装解码器的插箱，接收WEB客户端通过主机发来的指令，实现将前端编码器传送过来的压缩图像还原解码成模拟图像接入中心电视墙，通过客户端的灵活控制和系统报警联动，实现数字矩阵的功能。

4）远程监控

    远程监控中心可以通过WEB客户端访问监控中心的主机，在授权范围内实现基本监控功能，同时远程监控中心还可以配置ISC3000主机和3100辅机，实现二级监控。
