小巧实用 WPS720无线投影系统测试

产品拆解：

　　看了WPS720的使用效果，相信不少用户都对其内部构造产生兴趣了吧，我们也是怀着极大的兴趣对其进行了拆解。

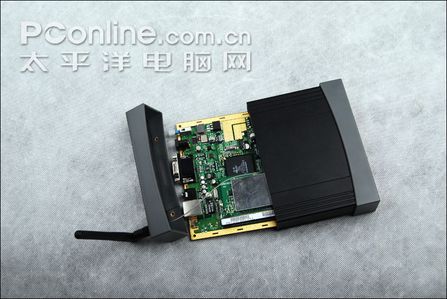

电路板很容易地抽了出来

　　原本我们以为拆解会比较麻烦，但出乎意料的是在拧下机身背部的两粒螺丝之后很容易地就将电路板抽了出来。

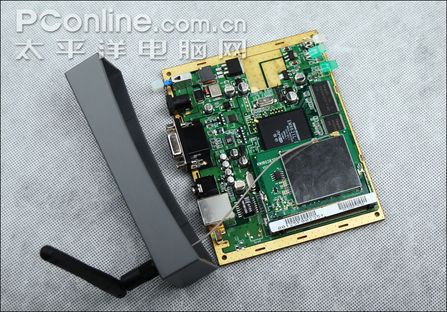

其无线网卡通过连线与天线相连

　　从电路板的结构来看，WPS720的电路结构并不复杂，主要有解码部分和无线收发部分组成。WPS720的视频解码部分使用的是Sigma Designs的EM8621L-LF，这粒芯片在数码播放器产品中十分常见，属于Sigma Designs EM8620系列产品，核心频率为166MHz，它主要用于机顶盒及带有网络及录像功能的DVD播放器，HDTV和数码媒体播放器等。EM8621L-LF采用高整合SoC设计，可以大大减少配用的零件，成本低廉而且性能稳定。

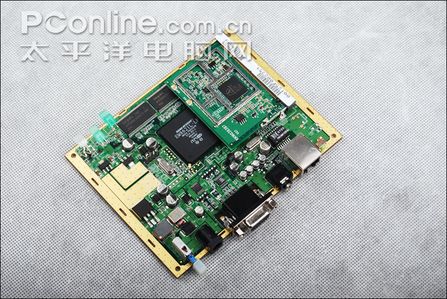

主电路板正面

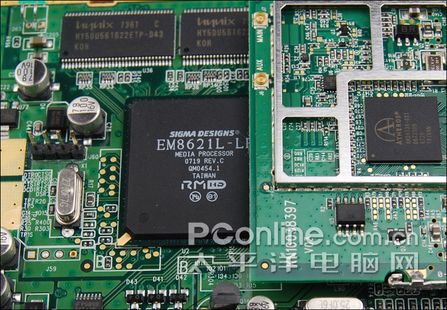

Sigma Designs的EM8621L-LF视频解码芯片和内存颗粒

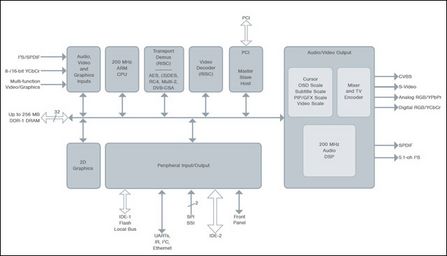

Sigma Designs的EM8621L-LF逻辑结构图

　　而在EM8621L-LF芯片的上方是两个现代内存芯片，型号为HY5DU561622ETP-D43，这是一款DDR400内存芯片，每粒存储容量为16M，两粒共32M，用来存临时信息，配合视频解码芯片实现流媒体的播放。

　　而WPS720的无线模块采用的是一块KN16038397无线网卡，这是一块常用于笔记本电脑的无线网卡，被焊接固定在主电路板上的mini PCI接口上，通过连线与天线相连接。在无线网卡上，主芯片是被覆盖的。

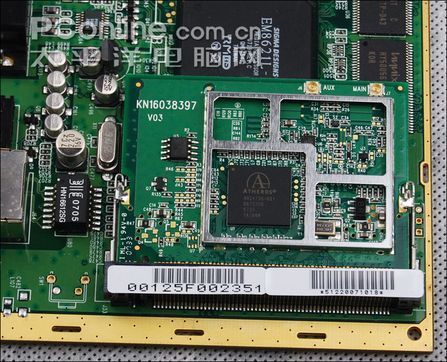

无线网卡采用ATHEROS生产的AR2413a无线芯片

　　我们对其使用的解决方案产生了浓厚的兴趣，拆开上面的盖子我们发现，原来它采用的是ATHEROS生产的AR2413a无线芯片，从ATHEROS的官方网站上，我们可以找到其详细描述：超低压省电版 Atheros 2413a是应用了无线网卡前所未有的整合度、效能、省电设计。将双芯片组精简到单芯片,像INTEL还有美国博通(BROADCOM)的无线网卡只有在讯驰三代PCI-EXPRESS才采用的方案。而Atheros公司则率先在Athero 2413无线模块上采用了此方案,工作电压为3.3V-1.8V(一般网卡为3.3V-2.5V),周边零件数量也减少了约35%,大大降低了使用功耗,使工作温度降到最低;这种高集成度设计,突破802.11b解决方案以及其它厂商推出的802.11g解决方案中常见的覆盖范围与传输速率的限制;同时采用新的信号处理技术，能根据系统和网络活动的程度，动态调整功耗，从而延长移动设备的电池寿命。这种技术使该芯片的功耗比jj98k目前市场上多芯片解决方案的功耗减少了98%。 Atheros支持最新的WLAN安全标准，包括Wi-Fi保护存取 (WPA和WPA2) 和采用进阶加密标准 (AES) 的802.11i 增强安全性，不会降低系统性能。而其它具有韧体加密的WLAN产品在启动WPA或AES之后，其性能会降低20~50%。此外，AR5005G也支持Cisco公司的 Compatible Extensions (CCX) 2.0技术。为促进无线网络上语音与数据通讯的结合，AR5005G根据IEEE 802.11e的初稿标准，全力支持无线媒体扩充(WME)服务质量(QoS)功能。这款单芯片产品均支持eXtended Range (XR)操作。XR能连接距离更远的存取点，也可为信号微弱、无法连接至网络的家庭环境提供无线连接。像使用该芯片的无线网卡目前的售价大约在35元左右。

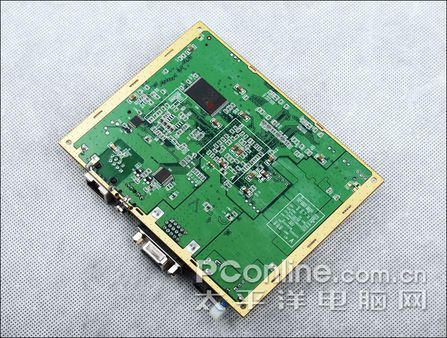

主电路板背面

　　在主电路板的背面，我们发现WPS720还采用了一粒意法半导体生产的M29W640FB闪存芯片，该芯片的容量为8M，用来存储固件、产品设置等信息。

　　而在音频接口处，WPS720还采用了一个高性能音频解码芯片（DAC）WM8728S，这是一颗规格高达24bit/192kHZ的立体声音频解码器，信噪比高达106dB。WM8728S芯片被放在离音频接口如此近的位置，最大限度地缩短了模拟输出线路，这有利于保证后置通道不受干扰输出最高音质的模拟音频。

总结：

　　通过本次评测试用，我们发现WPS720无线投影系统的确是一个非常实用的产品，它通过WIFI网络来实现投影，能够通过内建的DHCP服务器省去了以往麻烦的布线等操作，并省去了用户将非常适合于会议、商务演示等场合，但是从其售价来看，目前将近5000元的售价还是很高，WPS720的主要部件是无线和视频解码两个部分，其中，KN16038397无线网卡的市场手机爱大约为40元左右，视频解码芯片EM8621L-LF的市场售价大约为330元左右，在算上其他电路板，存储芯片等，WPS720的原料成本不应该高于800元，当然还应该算上模具、设计等成本，但仍应该远低于目前将近5000元的市场售价，相信随着市场的成熟和出货量的加大，其价格会逐渐回落到正常范围。
