小巧实用 WPS720无线投影系统测试

评测师点评|

     测工程师点评：WPS720是一款安装容易、操作方便、界面友好的的无线投影设备，通过使用WPS720，可以多用户共用一台投影设备，并且通过WIFI网络无线传输信号也省去了以往麻烦的布线操作，很适合会议、商务演示等场合。而且WPS720本省就具备解码功能，无需占用计算机资源去解码，可以实现MPG、MPEG、DAT、VOB、WMV9、ASF、DivX以及Xvid等多种格式的播放。不过，WPS720也有自己的不足，那就是其稳定性还有待提高，且售价很高，WPS720的主要部件是无线和视频解码两个部分，其中，KN16038397无线网卡的市场价大约为35元左右，视频解码芯片EM8621L-LF的市场大约为330元左右，在算上其他电路板，存储芯片等，WPS720的原料成本不应该高于800元，当然还应该算上模具、设计等成本，但仍应该远低于目前将近5000元的市场售价，希望这种现象随着市场的成熟和产品的批量生产能够有所改变。

产品优点：使用方便；可管理性强；硬件解码，不占用电脑资源

产品缺点：市面曝光率低、少见；稳定性有待验证；售价过高



WPS720无线投影系统测试：前言

前言：

　　WPS720是一款安装容易、操作方便、界面友好的的无线投影设备，通过连接WPS720，普通投影便可以完成高质量无线投影的工作，而与一般无线投影相比，WPS720还具有很强的管理性能，它内建DHCP服务器，同时可进行静态地址分配，可以实现最多128台计算机的连结，并可以通过管理界面分配投影使用权限，非常适合会议、商务演示等场合使用，用户无需预先把文件拷贝到与投影机连接的电脑上或者是更换连接投影的电脑，只要使用者的电脑拥有无线网卡便能轻松实现切换，省去了烦人的配线问题，而且WPS720本省就具备解码功能，无需占用计算机资源去解码。而在适用平台上，WPS720也是相当广泛，它兼容WindowsVista/XP/2K/98WindowsCE智能型手机及Mac操作系统，适用于多种移动终端，而且其最大可支持1280x768分辨率、24位色彩深度，就算是目前比较高端的XGA级投影也能够支持，与此同时，WPS720的解码功能也非常强劲，可以实现MPG、MPEG、DAT、VOB、WMV9、ASF、DivX以及Xvid等多种格式的播放。除了这些显而易见的特点，WPS720在安全性方面也有非常全面的考虑，它可以提供实时登录密码，防止不当使用人登录，而且还可以提供64/128位WEP数据加密。

WPS720无线投影系统

WPS720无线投影系统

　　使用模式

　　WPS720的使用模式有三种，以供不同的使用者根据自己的实际情况加以选择。

　　1、独立模式

独立模式

　　在此模式下，计算机只通过WLAN和WPS720相连接，用户的计算机IP地址可以自动从WPS720取得，WPS720提供DHCP服务。此模式为封闭方式，WPS720上的RJ45网络接口不接公司内部网络,WPS720、投影机和计算机组成一个独立的系统。

　　2、混合模式

混合模式

　　此模式能够让用户安装WPS720到现有公司网络上，WPS720可以通过 LAN port与因特网相连。在此情况之下，应户计算机IP地址是透过公司DHCP服务器取得，或公司设定的固定lP地址取得，用户必须手动设定WPS720的IP地址与你的计算机IP地址在同一网段上
在此模式下，WPS720并不提供DHCPClient和DHCP Server功能。

　　3、无线基础网络模式

无线基础网络模式

　　此模式下，WPS720被当做网络中的主机使用，连上公司的无线路由器或公司网络，与公司即有的网络结合，也可以存取因特网资源。但此模式使用的前提是用户的计算机需连上公司的无线路由器或公司网络，且必须手动设定WPS720的地址与用户的计算机IP地址在同一网段上，需要指出的是，此模式下当多人使用路由器传送数据时，可能会影响投影效果表现。

　　我们本次测试采用第一种独立模式来进行。

　　那么WPS720的实际表现怎么样就让我们来一起看一下具体使用情况吧。

WPS720无线投影系统测试-外观介绍

外观介绍

　　WPS720的外型设计非常小巧，与人的手掌大小相当，在机器的前方是三个状态指示灯，从左至右分别是LAN端以太网LED指示灯、无线网络指示灯和电源指示灯。

WPS720体积非常小巧

　　在机身后方依次分布着电源开关、电源插座、VGA连接端口、音频接口、有线网络RJ45端口，重启键和天线接口。WPS720的天线可以拆卸。

WPS720的背部接口

WPS720还随机附带一个存储软件端的U盘

软件存储盘

WPS720全家福，它允许用户通过架子实现壁挂

WPS720无线投影系统测试-实际使用

实际使用：

　　在使用时，用户需要首先接通WPS720电源，然后把投影机的VGA接口和WPS720的VGA接口通过 数据线相连接。

　　按下电源开关后，WPS720会发射无线信号，WPS720的无线网卡符合无线网络IEEE802.11b/g标准，可以实现最快54M的无线信号传输。

　　此时用有无线网卡的计算机搜索便可发现SSID为WPS的无线网络，然后确定计算机连入该无线网络。此时，WPS720的DHCP功能会给计算机自动分配IP地址。

　　WPS720无线投影系统有软件端和管理端两部分组成，其中软件是专用的操作软件，而管理则通过IE来完成。

　　当计算机接入WPS无线网络之后，打开IE，系统会自动连接到其管理界面。我们可以看到管理界面的左边有软体下载、会议控制和管理画面三个标签。用户在第一次使用时需要安装软件端。用户既可以通过点击软件下载标签来下载也可以通过随机附带的存储盘来进行软件的安装。如果通过页面下载需要输入用户名和密码，系统在除此使用时密码默认为无。

管理端界面

　　而在会议控制页用户可以看到目前连接入系统的计算机并可以控制哪个计算机使用投影进行播放。进入会议控制页面需要输入用户名和密码，在第一次使用时两者均有默认值。登录后就可以看到相关信息。本例中就有两台电脑连入系统，其中计算机名为pconline的电脑正在使用投影。

会议控制界面

会议控制

　　进入管理画面标签同样需要输入用户名和密码，这两者系统默认为是admin。输入后，我们便可以对无线投影系统进行管理。我们可以看到在页面左边有系统状态、网络设定、投影设定、密码变更、设定重置、韧体更新和重新启动几个按钮。

管理画面界面

通过第一个系统状态我们可以观察到系统目前的IP地址等信息。通过过网络设定我们可以对其信息进行修改。

系统信息

网络设定

　　在投影设定页面我们可以更具自己所使用投影的具体情况选择分辨率、色彩质量和更新频率。

投影设定

　　而在密码变更页面我们可以设定软体下载、会议控制和管理画面三个页面的新密码。

密码修改界面

WPS720无线投影系统测试-菜单

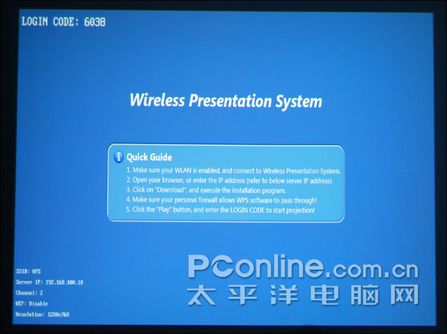

   在实际使用时，用户在开机之后投影会自动现实WPS720的相关信息。如图所示，从投影屏幕上，我们可以看到软件登录密码、WPS720的IP地址、以及投影分辨率等信息。屏幕左上方的LOGIN CODE是用户软件登录的密码，用户打开软件端之后，系统会自动识别WPS720的IP地址和连接计算机的用户名，并提示输入登入码，登入码就是屏幕上显示的LOGIN CODE，需要说明的是，处于安全方面的考虑，LOGIN CODE是实时变化的，当用户的输入码错误时WPS720会自动变更生成新的LOGIN CODE。

投影界面上会现实登录码等信息

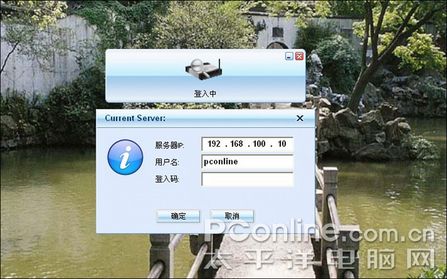

软件端登录

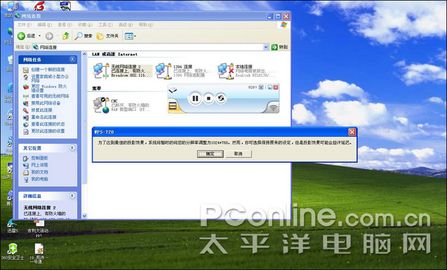

　　用户在软件端登录后，WPS720会更具需要自动调整计算机的分辨率以与投影效果相匹配以获得最佳质量。

WPS720会自动调整计算机分辨率

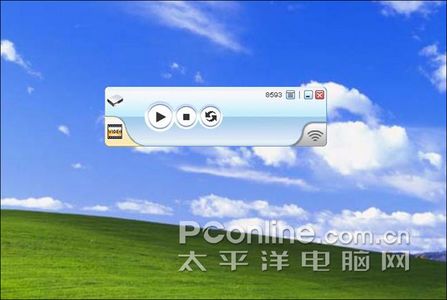

　　登录后，我们发现WPS720有两种投影模式以供不同的投影方案使用。一种是简报模式，一种是影片模式。在简报模式下用户可以用来投影文档、PPT等信息，此时不需要通过WPS720解码。

简报模式

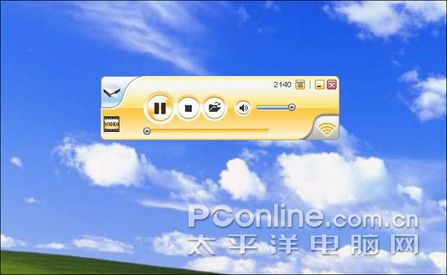

　　WPS720的影片模式用来投影视频等流媒体，需要通过WPS720来进行解码。在播放时我们还可以通过软件来对影片的音量，媒体进度等进行调整。需要说明的是，WPS720是通过硬件本省实现解码，不会占用计算机的资源。

影片模式

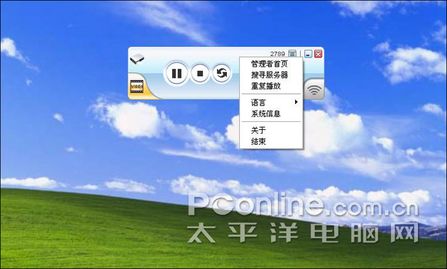

用户可以通过软件端进入管理界面

　　在本次测试中我们主要对WPS720的解码效果进行了检验，我们分别使用常用的MPG、WMV、RMVB、VOD等格式的视频文件进行播放，从总体效果来看WPS720的表现不错，画面清晰、进度流畅，没有出现失真、停滞等现象。下面是投影的实际效果，还是不错的。

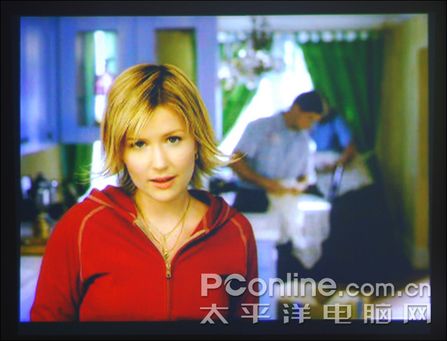

MPG影片播放效果

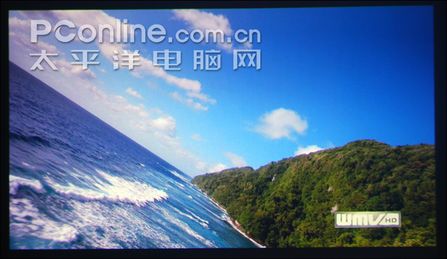

WMV格式影片播放效果

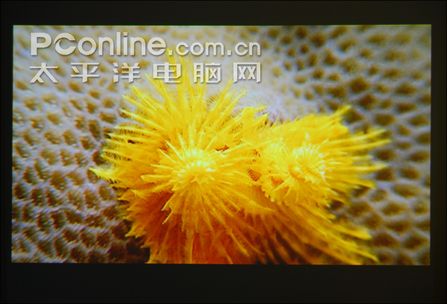

VOD格式影片播放效果

　　不过在本次测试中我们也发现了WPS720的几个问题，首先，WPS720管理端的会议控制功能有时会不起作用。本来系统是通过管理端来控制由哪太计算机来使用投影机资源，但是我们在使用时发现，在一个计算机进行演示时如果另一个连入系统的用户按下电影模式下的播放/暂停按键后会把投影机资源“抢”过来，变成该用户的画面。

　　其次，当正在进行视频演示的用户因死机、重启等原因失去与投影的联系之后画面在很多时候不能自动切换到待机状态，其他用户也不能进行登录等操作，必须重启WPS720才会恢复正常。此种情况不会在进行简报演示的用户推出系统时发生。

产品拆解

：

　　看了WPS720的使用效果，相信不少用户都对其内部构造产生兴趣了吧，我们也是怀着极大的兴趣对其进行了拆解。

电路板很容易地抽了出来

　　原本我们以为拆解会比较麻烦，但出乎意料的是在拧下机身背部的两粒螺丝之后很容易地就将电路板抽了出来。

其无线网卡通过连线与天线相连

　　从电路板的结构来看，WPS720的电路结构并不复杂，主要有解码部分和无线收发部分组成。WPS720的视频解码部分使用的是Sigma Designs的EM8621L-LF，这粒芯片在数码播放器产品中十分常见，属于Sigma Designs EM8620系列产品，核心频率为166MHz，它主要用于机顶盒及带有网络及录像功能的DVD播放器，HDTV和数码媒体播放器等。EM8621L-LF采用高整合SoC设计，可以大大减少配用的零件，成本低廉而且性能稳定。

主电路板正面

Sigma Designs的EM8621L-LF视频解码芯片和内存颗粒

Sigma Designs的EM8621L-LF逻辑结构图

　　而在EM8621L-LF芯片的上方是两个现代内存芯片，型号为HY5DU561622ETP-D43，这是一款DDR400内存芯片，每粒存储容量为16M，两粒共32M，用来存临时信息，配合视频解码芯片实现流媒体的播放。

　　而WPS720的无线模块采用的是一块KN16038397无线网卡，这是一块常用于笔记本电脑的无线网卡，被焊接固定在主电路板上的mini PCI接口上，通过连线与天线相连接。在无线网卡上，主芯片是被覆盖的。

无线网卡采用ATHEROS生产的AR2413a无线芯片

　　我们对其使用的解决方案产生了浓厚的兴趣，拆开上面的盖子我们发现，原来它采用的是ATHEROS生产的AR2413a无线芯片，从ATHEROS的官方网站上，我们可以找到其详细描述：超低压省电版 Atheros 2413a是应用了无线网卡前所未有的整合度、效能、省电设计。将双芯片组精简到单芯片,像INTEL还有美国博通(BROADCOM)的无线网卡只有在讯驰三代PCI-EXPRESS才采用的方案。而Atheros公司则率先在Athero 2413无线模块上采用了此方案,工作电压为3.3V-1.8V(一般网卡为3.3V-2.5V),周边零件数量也减少了约35%,大大降低了使用功耗,使工作温度降到最低;这种高集成度设计,突破802.11b解决方案以及其它厂商推出的802.11g解决方案中常见的覆盖范围与传输速率的限制;同时采用新的信号处理技术，能根据系统和网络活动的程度，动态调整功耗，从而延长移动设备的电池寿命。这种技术使该芯片的功耗比jj98k目前市场上多芯片解决方案的功耗减少了98%。 Atheros支持最新的WLAN安全标准，包括Wi-Fi保护存取 (WPA和WPA2) 和采用进阶加密标准 (AES) 的802.11i 增强安全性，不会降低系统性能。而其它具有韧体加密的WLAN产品在启动WPA或AES之后，其性能会降低20~50%。此外，AR5005G也支持Cisco公司的 Compatible Extensions (CCX) 2.0技术。为促进无线网络上语音与数据通讯的结合，AR5005G根据IEEE 802.11e的初稿标准，全力支持无线媒体扩充(WME)服务质量(QoS)功能。这款单芯片产品均支持eXtended Range (XR)操作。XR能连接距离更远的存取点，也可为信号微弱、无法连接至网络的家庭环境提供无线连接。像使用该芯片的无线网卡目前的售价大约在35元左右。

主电路板背面

　　在主电路板的背面，我们发现WPS720还采用了一粒意法半导体生产的M29W640FB闪存芯片，该芯片的容量为8M，用来存储固件、产品设置等信息。

　　而在音频接口处，WPS720还采用了一个高性能音频解码芯片（DAC）WM8728S，这是一颗规格高达24bit/192kHZ的立体声音频解码器，信噪比高达106dB。WM8728S芯片被放在离音频接口如此近的位置，最大限度地缩短了模拟输出线路，这有利于保证后置通道不受干扰输出最高音质的模拟音频。

总结：

　　通过本次评测试用，我们发现WPS720无线投影系统的确是一个非常实用的产品，它通过WIFI网络来实现投影，能够通过内建的DHCP服务器省去了以往麻烦的布线等操作，并省去了用户将非常适合于会议、商务演示等场合，但是从其售价来看，目前将近5000元的售价还是很高，WPS720的主要部件是无线和视频解码两个部分，其中，KN16038397无线网卡的市场手机爱大约为40元左右，视频解码芯片EM8621L-LF的市场售价大约为330元左右，在算上其他电路板，存储芯片等，WPS720的原料成本不应该高于800元，当然还应该算上模具、设计等成本，但仍应该远低于目前将近5000元的市场售价，相信随着市场的成熟和出货量的加大，其价格会逐渐回落到正常范围。
