全新技术的DisplayPort

    DisplayPort的技术是全部砍掉重练，虽然和HDMI一样是纯数位端子，但底层讯号改用PCI-Express，而不是Silicon Image独占的TMDS技术。用PCI-Express有诸多好处，PCI-E是以组合Lane通道的方式来增加传输频宽，所以DisplayPort的接头都长一样，但里面可以跑不同的Lane数来支援到不同的最高解析度，最多可合并4条Lane，支援到2560x1600，但接头只比HDMI Type A（最高1920x1200）稍大一点点。

    另外，DisplayPort很容易就能内建到显示晶片上，并让显示晶片能直接驱动面板，不必再透过Scaler晶片，这几年大家应该都快被Scaler搞死了，什么1:1、Overscan、Underscan都是这些Scaler晶片和讯源打架，DisplayPort可能还是会有这些问题，但至少能直接从讯源端软体控制，而更新电脑或播放机的驱动程式或韧体，比更新萤幕韧体简单多了。

    最后，既然是PCI-Express通用汇流排讯号，那基本上DisplayPort想传什么都可，只要透过显示晶片pass出去就好，Webcam、音效、读卡机、USB Hub通通可以附带进去，一条线就接上多功能萤幕的所有花样，甚至能输出两个以上的讯号，单一接头变双萤幕。当然，这些在初代DisplayPort萤幕上还看不到，或许未来会出现。

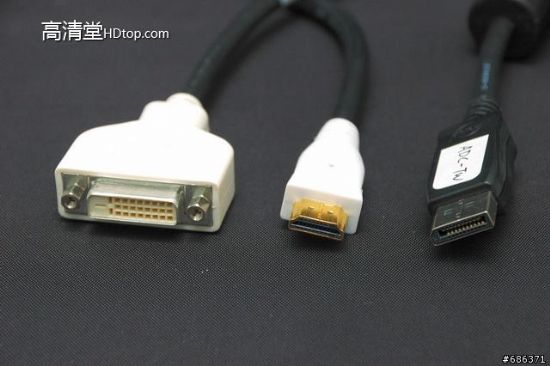

    由左到右，DVI、HDMI和DisplayPort

    特写比较一下HDMI（左）与DisplayPort（右），两个都是USB式的接头，好插拔且不易松脱，两个也都有很清楚的防呆方向，要霸王硬上弓是不可能的。DisplayPort的接头稍大一点，但DisplayPort的针脚其实只比HDMI Type A多一根，可是支援的最高解析度却是两种等级，3008WFP送的DisplayPort线可输出到2560x1600。

    只要买3008WFP，就送一条DisplayPort线，请小心保管这条线，我翻了一下，全世界好像只有eBay买的到，R拍、Y拍、号称什么怪鸡丝都有的日本Y拍也找不到。

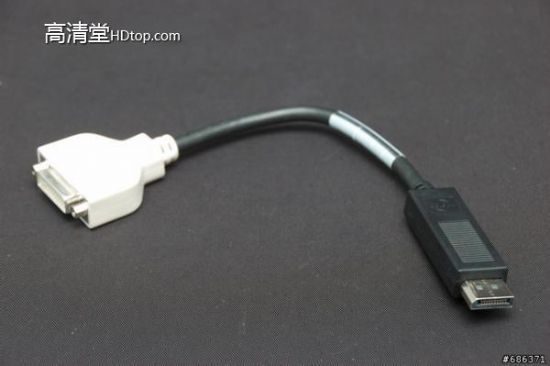

    这是青云特别借出的转接线，虽然DisplayPort的讯号和HDMI完全不一样，但DisplayPort线路规格允许送出DVI的讯号，所以图中这种单向转接头还蛮好做的。但它有很多限制：1.它只能从DisplayPort转DVI；2.转过去之后只剩Single Link DVI（因为Dual Link DVI针脚数大于DisplayPort）。要做成DVI转DisplayPort，或是转过去有Dual Link DVI，就得另外加晶片到转接线里。

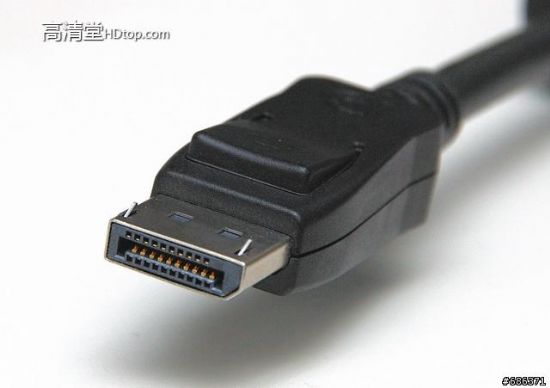

    仔细看DisplayPort的接头，上面有两个小小的扣具，可让接头「锁」在插孔里，不会一拉就掉，要按接头上的按钮才能拔出来。

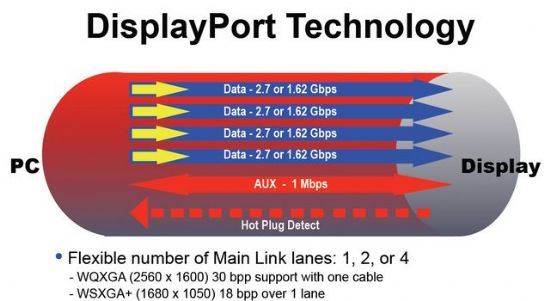

    DisplayPort内部是四组PCI-Express的Lane组成，如果萤幕不需要高解析度（比如Notebook），就可以少做几条线。
