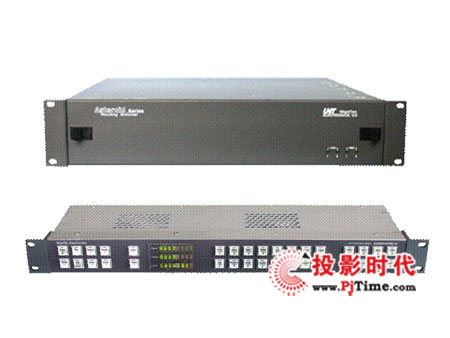

Asteroid(小行星)中型多格式切换矩阵

    Asteroid （小行星）系列切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵。在2RU机箱最大可以完成32X32规模的切换。可以处理VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等几乎所有格式的图象和声音信号。

    控制接口采用LAN、RS-232/RS-422和CAN接口，以及本公司特有的C-BUS通讯控制方式，支持多个计算机、多个遥控面板和多个矩阵控制。

    roid （小行星）系列切换矩阵采用冗余热备份式电源和控制系统，安全高效，是一种使用范围非常宽的小型切换矩阵；广泛应用于电视台、有线网络、电台、视频会议、通信、互联网码流处理以及卫星通讯等领域。

    产品特性

• 结构紧凑，19英寸，2RU机箱
• 规模：16×16～32×32
• 可分别或同时切换VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等信号
• 宽码率范围：10Mb/s～1.5Gb/s
• 扩展性强，多个机箱可通过NODE-BUS 总线进行扩展
• 各模块均为前向插入，支持热插拔，可以方便地进行维护
• 内置侧风冷系统，系统的热量可以自然、迅速被排除到机箱外部
• 冗余热备份式电源与控制系统
• 控制接口采用LAN、RS-232/RS-422和CAN，以及本公司特有的C-BUS通讯控制方式，支持多个计算机
• 多个遥控面板和多个矩阵控制
• 设有REF外参考同步输入端口，可实现REF参考同步的场消隐期切换

技术特点

    机箱结构设计

    Asteroid系列组成十分灵活，2RU机箱可以实现16X16～32X32单视单音切换。如果需要增加层数，  可以通过机箱上的NODE-BUS进行机箱级联进行扩展。

    机箱内可以插放2块切换板，2块电源模块，2块控制板，侧置1个风扇组件。根据用户需要可配置冗余热备份电源或控制模块。各种切换模块可根据需要进行自由组合，满足各种应用环境和各种信号格式需求。各模块和电源均为前向插入，可以方便地进行维护。

    控制系统设计

    控制系统采用多通讯接口、冗余式设计。通讯接口有CAN总线接口、本公司专有的C-BUS接口、LAN接口、通用RS-232/RS-422串行接口。各种遥控面板基本包括当今世界上各厂家所提供各种面板的全部功能。LAN、RS-232/RS-422接口可与计算机连接。可使用本公司提供的控制软件完成各种控制，亦可使用本公司提供的通讯协议二次开发专用软件进行控制。

    Asteroid系列矩阵控制系统可以完成诸如：切换、查询、锁定(LOCK)、齐切(SALVO)、执行(TAKE)等功能。在系统配置上可采用冗余式配置，即可采用两个控制模块同时工作。如果发现当前执行模块发生故障时，可以自动亦可手动转入备用控制模块，确保矩阵系统的稳定性和可靠性。

    模块设计

    模拟视频部分

    模拟视频切换模块最大规模为32×32，集输入、切换、输出为一体，采用SMT表贴元件和多层PCB技术，使各路串扰抑制达到60dB以上。输入方式为AC耦合DC恢复，可有效地隔离输入视频信号的附加直流电平，并能很好地恢复应有的直流成分。视频切换部分采用大规模集成开关，在提高规模的同时很好地抑制各路之间的信号串扰。

    模拟音频部分

    模拟音频切换模块最大规模为32×32，集输入、切换、输出为一体，采用SMT表贴元件和多层PCB技术及大规模切换芯片，使各项指标均达到广播专业级指标。输入为平衡高阻，输出为平衡低阻电压匹配方式。

    模拟音频部分的输入、输出方式为三端压线方式和DB25连接器两种。对于非平衡输入、输出的音频信号同样适用，设有增益+6dB调整跳线，可对非平衡输入、输出的音频信号进行增益调整。

    数字视频部分（SDI、DVB-ASI）

    数字视频切换模块最大规模为32×32，集输入、切换、输出为一体，可分别提供时钟恢复（Reclock）和旁路直通（Bypass）两种工作模式。

    对于时钟恢复模式，分别支持SMPTE259M和EBU.Tech3267标准的码率为143Mb/s、177Mb/s、270Mb/s和360Mb/s的SDI和DVB-ASI数字视频信号。对于旁路直通模式，可支持码率范围在10Mb/s～1.5Gb/s之间的数字信号。

    输入部分可提供自动电缆均衡功能，最大均衡距离可达300m（270Mb/s）。

    数字音频部分（AES/EBU）

    数字音频切换模块最大规模为32×32, 集输入、切换、输出为一体，可对AES和EBU标准的采样频率为30～100kHz的数字音频信号提供路由切换。输入部分可对AES/EBU信号提供电缆均衡功能。
