   大连捷成科技（实业）发展公司是专业生产矩阵的专业化工厂。拥有15年的矩阵研发、制造经验，依托超过30000件产品的锤炼，大连捷成的产品设计和制作工艺已经日臻完善； 在矩阵和视音频信号分配/处理产品方面，大连捷成已经成为无可争议的国内领先厂商，在产品设计、制造工艺方面达到了国内最高水平并完全可以媲美国际知名品牌。

    大连捷成的矩阵产品涉及广电与AV两个领域，产品包括Galaxy(银河)系列大型多格式切换矩阵、XD系列大型多格式混插切换矩阵、EXCEED系列VGA格式大型切换矩阵、FLEX系列小型多用途矩阵、MVR系列中小型VGA矩阵等等。

    其中，EXCEED系列VGA格式大型切换矩阵是针对AV行业推出的一款大矩阵，具有大容量、高密度的特点，它集捷成十余年广电级专业矩阵设计经验与技术于一体，是一款最新设计、制造的符合现代和未来需求的最先进的分量式切换矩阵。全面采用“刀片”式模块化设计，采用进口接插件实现各信号处理模块高指标连接，广电标准的高可靠冗余式专业电源组和先进的风道设计，保证了系统的稳定工作。EXCEED系列大型矩阵除了支持VGA信号的切换之外，还支持标准的彩色电视复合视频，分量视频信号。

    在广电产品方面，GALAXY系列大型高可靠性矩阵更是获得了众多客户的关注和青睐，GALAXY大型矩阵系统，采用了全状态热备技术，不仅仅电源、控制板可以实现冗余热备份，同时还可以实现交叉点板和交叉点控制电路100%冗余热备份，在国内首次实现了大型矩阵系统全状态热备份，使安全性提高到了近乎完美的水平，完全媲美国外知名品牌。并多次成功的应用于要求严格的广电部门。

    信号世界，有“我”纵横，大连捷成通过自主创新的努力、对精湛工艺的无尽追求力求为专业用户提供媲美国外名牌产品的高指标、稳定可靠的信号路由产品，下面，我们就具体就大连捷成在AV领域的模拟矩阵产品进行详细介绍。

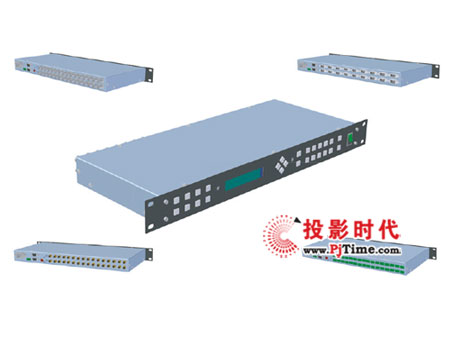

FLEX系列小型多用途矩阵

    FLEX系列小型多用途矩阵是大连捷成最新设计的结构精巧的小型矩阵，所有的FLEX系列矩阵均采用1RU高的19英寸标准工业机架式机箱，结构紧凑，工艺精湛。

    FLEX系列矩阵是专为AV领域小型化信号路由分配和切换的应用而设计，FLEX整个系列包括了4个子系列，分别为FLEX-V模拟视频矩阵、FLEX-A模拟音频矩阵、FLEX-VA模拟视/音频矩阵、FLEX-VGA计算机视频矩阵，全系列矩阵针对不同的应用采用不同的后面板拉口，具有完善的前面板操作控制功能，同时支持RS-232/422/485/CBUS/CANBUS等多种远程控制接口，配合计算机控制软件，可以实现网络化的矩阵控制；FLEX全系列矩阵还支持控制接口的级联，可以对最多8台FLEX矩阵进行控制级联，以实现分层信号的切换和路由调度。

    FLEX矩阵秉承了大连捷成一贯的精湛工艺,在1RU机箱中实现了“刀片”式模块化设计，矩阵所有组件均采用模块化设计，可以灵活地进行“在线”维护和扩容，同时机箱内部采用进口高质量插件来实现各模块之间的信号连接，即保证了系统的灵活性，又避免了其他某些厂商矩阵产品内部采用“飞线”连接各信号处理模块所带来的信号指标损耗，在确保小型化、结构精良的同时，确保FLEX系列矩阵具有一流的信号通道指标。

    FLEX系列矩阵广泛适用于大屏幕投影系统、指挥控制中心、多媒体电视会议系统、多媒体会议室等需要各种信号路由调度和分配的应用场景。

    FLEX系列矩阵不同类型的后面板接口，在上述的各种应用场景中，可以灵活地满足BNC接口的视频信号调度、3pin接口的专业模拟音频信号调度、RCA接口的视音频信号调度、HD-15接口的计算机VGA视频信号调度等不同接口、不同应用的需要。

Asteroid(小行星)中型多格式切换矩阵

    Asteroid （小行星）系列切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵。在2RU机箱最大可以完成32X32规模的切换。可以处理VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等几乎所有格式的图象和声音信号。

    控制接口采用LAN、RS-232/RS-422和CAN接口，以及本公司特有的C-BUS通讯控制方式，支持多个计算机、多个遥控面板和多个矩阵控制。

    roid （小行星）系列切换矩阵采用冗余热备份式电源和控制系统，安全高效，是一种使用范围非常宽的小型切换矩阵；广泛应用于电视台、有线网络、电台、视频会议、通信、互联网码流处理以及卫星通讯等领域。

    产品特性

• 结构紧凑，19英寸，2RU机箱
• 规模：16×16～32×32
• 可分别或同时切换VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等信号
• 宽码率范围：10Mb/s～1.5Gb/s
• 扩展性强，多个机箱可通过NODE-BUS 总线进行扩展
• 各模块均为前向插入，支持热插拔，可以方便地进行维护
• 内置侧风冷系统，系统的热量可以自然、迅速被排除到机箱外部
• 冗余热备份式电源与控制系统
• 控制接口采用LAN、RS-232/RS-422和CAN，以及本公司特有的C-BUS通讯控制方式，支持多个计算机
• 多个遥控面板和多个矩阵控制
• 设有REF外参考同步输入端口，可实现REF参考同步的场消隐期切换

技术特点

    机箱结构设计

    Asteroid系列组成十分灵活，2RU机箱可以实现16X16～32X32单视单音切换。如果需要增加层数，  可以通过机箱上的NODE-BUS进行机箱级联进行扩展。

    机箱内可以插放2块切换板，2块电源模块，2块控制板，侧置1个风扇组件。根据用户需要可配置冗余热备份电源或控制模块。各种切换模块可根据需要进行自由组合，满足各种应用环境和各种信号格式需求。各模块和电源均为前向插入，可以方便地进行维护。

    控制系统设计

    控制系统采用多通讯接口、冗余式设计。通讯接口有CAN总线接口、本公司专有的C-BUS接口、LAN接口、通用RS-232/RS-422串行接口。各种遥控面板基本包括当今世界上各厂家所提供各种面板的全部功能。LAN、RS-232/RS-422接口可与计算机连接。可使用本公司提供的控制软件完成各种控制，亦可使用本公司提供的通讯协议二次开发专用软件进行控制。

    Asteroid系列矩阵控制系统可以完成诸如：切换、查询、锁定(LOCK)、齐切(SALVO)、执行(TAKE)等功能。在系统配置上可采用冗余式配置，即可采用两个控制模块同时工作。如果发现当前执行模块发生故障时，可以自动亦可手动转入备用控制模块，确保矩阵系统的稳定性和可靠性。

    模块设计

    模拟视频部分

    模拟视频切换模块最大规模为32×32，集输入、切换、输出为一体，采用SMT表贴元件和多层PCB技术，使各路串扰抑制达到60dB以上。输入方式为AC耦合DC恢复，可有效地隔离输入视频信号的附加直流电平，并能很好地恢复应有的直流成分。视频切换部分采用大规模集成开关，在提高规模的同时很好地抑制各路之间的信号串扰。

    模拟音频部分

    模拟音频切换模块最大规模为32×32，集输入、切换、输出为一体，采用SMT表贴元件和多层PCB技术及大规模切换芯片，使各项指标均达到广播专业级指标。输入为平衡高阻，输出为平衡低阻电压匹配方式。

    模拟音频部分的输入、输出方式为三端压线方式和DB25连接器两种。对于非平衡输入、输出的音频信号同样适用，设有增益+6dB调整跳线，可对非平衡输入、输出的音频信号进行增益调整。

    数字视频部分（SDI、DVB-ASI）

    数字视频切换模块最大规模为32×32，集输入、切换、输出为一体，可分别提供时钟恢复（Reclock）和旁路直通（Bypass）两种工作模式。

    对于时钟恢复模式，分别支持SMPTE259M和EBU.Tech3267标准的码率为143Mb/s、177Mb/s、270Mb/s和360Mb/s的SDI和DVB-ASI数字视频信号。对于旁路直通模式，可支持码率范围在10Mb/s～1.5Gb/s之间的数字信号。

    输入部分可提供自动电缆均衡功能，最大均衡距离可达300m（270Mb/s）。

    数字音频部分（AES/EBU）

    数字音频切换模块最大规模为32×32, 集输入、切换、输出为一体，可对AES和EBU标准的采样频率为30～100kHz的数字音频信号提供路由切换。输入部分可对AES/EBU信号提供电缆均衡功能。

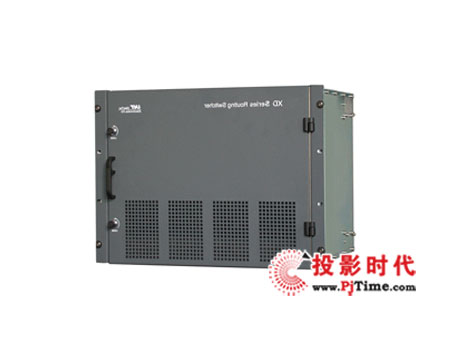

XD系列大型视音频切换矩阵

XD系列大型视音频切阵

　　XD系列切换矩阵是一种高性能、低价位、结构紧凑的大型矩阵。它采用一体化模块设计：前后插板式结构、冗余式电源、冗余式控制系统及多面板控制，并配有专门的控制软件实现计算机控制。支持多种格式的信号切换，可分别或同时完成模拟视频、模拟音频格式的信号的切换。XD系列切换矩阵是一种用途非常广泛的矩阵。

主要特点

• 结构紧凑： 8RU高，19英寸宽
• 整体化设计：切换模块集输入、切换、输出为一体
• 规模：32×32～128×128
• 信号格式：支持VIDEO、AUDIO、AES/EBU等信号的切换
• 垂直前插板式结构，支持热插拔，方便维修、扩容
• 机箱内置大型风扇组，独特的风道设计确保系统的良好散热
• 冗余式电源和控制系统，保证系统稳定可靠
• 采用功率因数校正电源模块，降低了对电网的污染，并具有较宽的输入电压范围
• 灵活、强大的控制系统支持本公司各种控制面板和软件
• 具有控制数据的掉电自动保护、上电自动恢复功能

应用领域

    广泛应用于电视台，广播电台，有线网络，多媒体视频等领域。

机箱结构设计

    8RU机箱采用垂直前插板结构，具有16个切换板槽位，2块控制模块槽位，2块电源模块槽位，1块风冷模块槽位，各种模块均有前插功能板和后插I/O板，用户可根据自身所需灵活配置矩阵规模。

    模拟视、音频模块和数字音频模块可以混插在同一机箱中。

    所有板卡模块采用接插件连接，机箱中无任何导线连接，大大降低了故障发生几率，提高了系统安全性。

电源设计

    XD系列矩阵采用高效、带功率因数校正功能的电源模块，工作电压范围为80VAC～260VAC，适用于全球各种电压范围。电源系统采用N+1冗余式设计，可以采用一个以上的电源模块在矩阵系统中同时工作，既保证了系统的功率需要也保证了系统的可靠性。

控制系统设计

    控制系统采用多通讯接口、冗余式设计。通讯接口为本公司专有的C-BUS接口，CAN总线接口，LAN接口和通用RS-232接口。遥控面板的功能基本包括了当今全球各大厂家所能提供的全部功能。LAN接口及RS-232接口可与计算机连接，使用本公司提供的控制软件完成各种控制，亦可使用本公司提供的通讯协议进行二次开发，以使用专用软件进行控制。

    XD系列矩阵控制系统可以完成诸如：切换、查询、锁定、齐切、定时切换等功能。在系统配置上可采用冗余式配置，即两个控制模块可以同时工作。如果发现当前执行模块发生故障，可以自动或手动转入备用控制模块，确保矩阵系统的稳定性和可靠性。

输入输出设计

    模拟视频切换模块规模为32×32，集输入、切换、输出为一体，采用SMT表贴元件和多层PCB技术，使各路串扰抑制达60dB以上。 输入方式为AC耦合DC恢复，可有效地隔离输入信号的附加直流电平，并能很好地恢复信号所应有的直流成分。切换部分采用大规模集成开关，在提高规模的同时并能很好地抑制各电路之间的信号串扰，输出电路具有“关断”功能，使各视频模块在输出端进行直接连接，实现输出数路的扩展。

    模拟视频输入、输出均采用BNC连接，阻抗为75Ω，共有两种视频切换模块可供选择，一种带宽为60MHz，适用于各种复合/分量视频信号；另一种带宽为225MHz，特别适用于VGA、XGA多媒体视频切换。

    模拟音频切换模块规模为32×32，集输入、切换、输出为一体， 采用SMT表贴元件和多层PCB技术，输入为平衡高阻，输出为平衡低阻、电压匹配方式，各项指标均可达广播专业级指标。

    模拟音频的输入输出连接方式为三端压线方式，对于非平衡输入、输出的音频信号同样适用

FLEX-VGA系列矩阵VGA矩阵

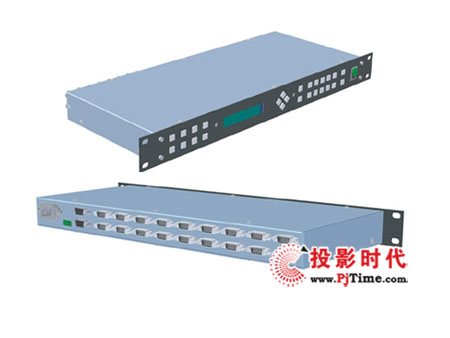

    FLEX系列VGA视频切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵，是以HD15为输入输出接口形式矩阵。在1RU机箱内可实现2*2~8*8的切换规模。采用分层传输即可将接入的VGA中的RGBHV各分量信号独立传输，信号之间相互独立无干扰，满足各种结构设计。

    结构设计

    1U机箱中有一块切换规模最大为8*8，集输入、输出、切换为一体的整机模块，采取自然散热的方式，其外观精致、小巧。还可多个(包括其他模式)机箱可通过RS-485总线进行级联扩展实现多层更大规模的切换矩阵。比如：多个视频、音频机箱级联成RGB/YUY分量视频、立体声音频矩阵，并且都可以通过主矩阵的面板进行控制，级联数目最多8台。其扩展性与兼容性超强，所以它是一种快捷、简单、灵活的系统应用方式。

    控制设计

    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司专用的PC控制软件进行控制，REF外接参考同步输入信号，采用BNC接口，可使矩阵在参考同步信号的场消隐期内切换，确保画面切换质量。可以外理VGA视频格式多种分辨率的图像信号。对于分量RGBHV 5BNC的用户，可提供HD15转5BNC电缆。

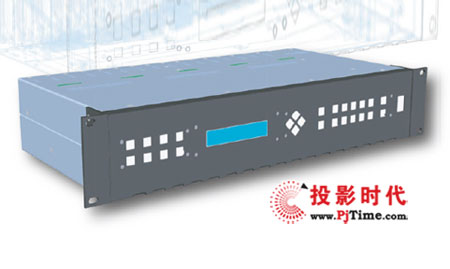

MVR系列中小型VGA矩阵

    MVR系列VGA切换器是一种高性能、结构紧凑的小型专业VGA切换矩阵。是以VGA(HD15)为输入输出接口的矩阵，在2RU机箱内可以实现2*2~16*16规模的切换，采用分层传输也就是将接入VGA中的RGBHV各分量信号独立传输，信号之间相互独立干扰，满足各种应用环境及各种信号格式的需求；“刀片”式精巧结构设计，指标出色，易于现场维护和扩展。

    关键特点：

• 结构紧凑，19英寸宽，2RU机箱
• 规模：VGA(HD15接口)2*2~16*16
• 刀片式设计，机箱内部各模块采用进口接插件高指标连接，后插板式输入输出模块，可灵活现场扩展和升级，并保证信号指标不受扩展升级的影响
• 高带宽矩阵切换芯片，图像清晰稳定
• 支持VGA格式多种分辨率的图像视频信号
• 控制方式采用前面板控制(高亮LCD显示)，RS-232/RS-422控制协议，以及RS-485通讯的多机并联，C-BUS控制总线，控制机面板采用普通操作或通过LCD显示四维鼠标键控制方式设计
• 控制端口包括RS-232和RS422，DB-9接口，C-BUS接口
• 可机架安装的2RU金属机箱，内部模块化设计，后插板式设计风格，可以方便的进行维护
• 该系列产品采用了高抗干扰能力的通信接口电路，具有RS-232/RS422和 RS-485通信功能，并且可以通过RS-485通讯方式多机同步控制，以及C-BUS通讯控制方式，用户可以方便的未完成演示过程中的信号转换。
• 带有继电现场切换记忆保护功能，并有多种模式存储，调用
• 高品质、大批量生产，高兼容性和稳定性、高性价比。

结构设计

    2U机箱中最多可以插放一个切换板、8个输入模块、8个输出模块、采取自然散热的方式，其外观精致、小巧。输入输出采用后插板的方式，以便用户根据自己的选择，在单一机箱内方便快捷的组合和维护。还可多个(包括其他模式)机箱可通过RS-485总线进行级联扩展实现多层更大规模的切换矩阵。比如：多个视频、音频机箱级联成RGB/YUY分量视频、立体声音频矩阵，并且都可以通过主矩阵的面板进行控制，级联数目最多8台。其扩展性与兼容性超强，所以它是一种快捷、简单、灵活的系统应用方式。

控制设计

    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司专用的PC控制软件进行控制，以及捷 成 特有的C-BUS通讯控制方式，支持多个计算机、多个遥控面板和多个矩阵控制。可以处理VGA视频格式多种分辨率的图像信号。对于分量RGBHV 5BNC的用户，可提供HD15转5BNC电缆。

EXCEED 系列VGA大型矩阵

    EXCEED系列VGA格式大型切换矩阵，具有大容量、高密度的特点，是大连捷成集十余的广电级专业矩阵设计经验与技术，最新设计、制造的一款能够符合现代和未来需求的最先进的分量式切换矩阵，该系列矩阵以BNC为输入输出接口，专为大型VGA分量式信号切换系统进行优化设计。EXCEED系列矩阵分三种型号，分别为EXCED3000（32x32规模）、EXCED6000（64x64规模）、EXCEED（128x128规模）。

    全面采用“刀片”式模块化设计，采用进口接插件实现各信号模块高指标连接，广电标准的高可靠性冗余式块专业电源组和先进的风道设计，保证了系统的稳定工作。EXCEED系列大型矩阵除了支持VGA信号的切换之外，还支持标准的彩色电视复合视频、分量视频信号。

    结构特点：

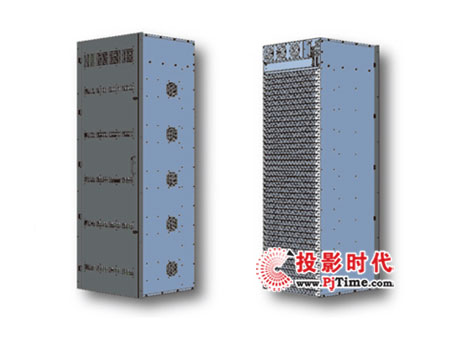

    机箱按型号分为三种：EXCED3000为8RU、EXCED6000为16RU、EXCEED为30RU。三种机箱均采用一组电源风扇组和一组机箱散热风扇组对电源和机箱内部切换板进行强制散热。此设备所有有源模块均采用前插板式设计风格，输入、输出板的方法即可实现对设备的“在线”升级与扩容，灵活前后插扳的热插拔技术也为用户提供了“在线”维护的绿色通道。

    控制设计

    控制系统采用多通讯接口，冗余式设计。通过接口有CAN总线接口、本公司专用的C-BUS接口、LAN接口、通用RS-232/RS-485串行接口。LAN接口与RS-232/RS-485接口可与计算机连接，使用捷成专业的控制软件完成各种控制，亦可以使用捷成提供的通讯协议二次开发专用软件进行控制。控制系统使EXCEED系列矩阵真正实现网络化控制，是一款真正的信号切换与管理系统，还可完成诸如：切换、查询、锁定、齐切等功能。在系统配置上采用冗余式配置，即可采用两个控制模块同时工作。如果发现当前模块发生故障时，即可自动亦可手动转入备用控制模块，确保系统的稳定性和可靠性。
