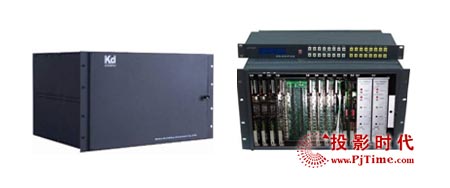

Kd2600系列大型视音频矩阵切换器

   Kd2600系列矩阵是大连科迪矩阵型号最多最全的一个系列。该系列矩阵规模从24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512，矩阵全部采用大规模集成电路、模块化设计、插板式结构、热备份双电源。矩阵全部采用场逆程切换，具有掉电记忆功能，并支持视频、音频多层单独或同时切换。独立控制面板设计直观操作简便、VFD显示屏保证从任何视角都可清晰观察到矩阵切换信息，并带有RS232通信接口(提供通信协议)，可接多个遥控面板或通过中控等设备集成控制。矩阵根据用户需要可添加TCP/IP 网络控制接口、 RS－422或RS－485控制端口。

集成度高，矩阵规模大

    采用大规模集成电路，解决了矩阵规模和指标的瓶颈问题，提高了系统的集成度和稳定度。在一个6U机箱内可以组成128×128复合视频矩阵，或64×64复合视频／单声道音频矩阵，矩阵规模可以从24×24进行任意的扩容，最大可至512×512。

模块化设计、插板式结构

    各线路板均支持热插拔，可在带电情况下直接更换信号切换板，选用进口优质元器件，隔离度高，具有极强的抗串扰能力；系统内所有的电路板均支持热插拔，为系统维护带来了极大地方便。

系统功能完善

    切换的全过程采用场逆程切换，切换时几乎无抖动，并且可以加入同步信号，使切换真正同步。矩阵系统的主机具有掉电记忆功能，保证断电后数据永不丢失。视频切换输入AC/DC恢复方式可选，输出采用视频高速运放，确保图像信号质量，减小体积和串扰；音频切换采用平衡式输入/输出，亦适用于不平衡信号，电路采用无变压器平衡式输出，保证优良的共模抑制比，具有宽频响、低失真的特点。

冗余式热备份电源

    系统的机箱内全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份。 当其中一个电源组件发生故障时，另一个自动承担全部工作，保证系统运行的连续性，提高了系统的可靠性。

灵活稳定的控制系统

    Kd2600矩阵可以通过一个或多个控制面板对设备进行控制，而且多个控制面板之间的权限可以根据客户的要求加以设定。可以同时进行单路／多路信号的切换，并且可以对矩阵的切换状态和历史记录进行查询，以及对重要信号的输出端口进行锁定，防止误操作，而且可以对信号进行分层切换（即视／音频可以单独切换）

高指标、高性能

    Kd2600矩阵所有性能指标均优于广电甲级标准，系统运行稳定可靠，多年来建立了庞大的客户群，其中，多台64路、128路矩阵作为总控和信号调度中心广泛应用于各地省级广播电视系统、国家部级机关、各省市大型机关、网络中心、部队的大屏指挥系统和监控系统。

    主要特点：

■ 规模：24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512
■ 复合视频支持PAL、NTSC3.58、NTSC4.43、SECAM多种制式
■ 音频支持平衡和非平衡音频信号切换
■ 模块化设计、插板式结构、可带电热插拔更换切换板。
■ 热备份双电源，热备份双控制电路板
■ 矩阵支持场逆程切换提供多路信号源间的无缝切换
■ 支持视频、音频多层单独或同时切换
■ 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

□ 采用标准19英寸宽(482mm)、6U高(264mm)机箱
□ 视频采用进口BNC接口
□ 音频采用可插拔三端压线端子(3PIN)
□ 视频带宽为100MHz
□ 独立遥控面板，发光按键
□ 掉电记忆功能，保证数据永不丢失
□ 外同步信号接口，可连接同步信号
□ TCP/IP网络控制接口（可选）
□ RS-422或RS-485（可选）
