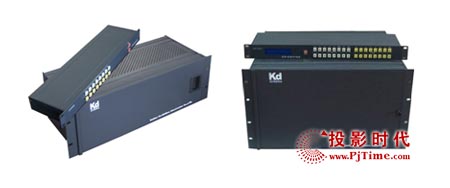

科迪矩阵切换器的特点

    大连科迪视频技术有限公司是国家级高新园区－大连市高新技术产业园区高新技术企业，公司一直致力于广播电视专业设备的研制、开发、生产和销售。是国内拥有矩阵产品规模最大，系列最全，种类最多的专业矩阵生产商。

    在矩阵产品上，大连科迪有着十多年的生产研发经验，产品包括全系列模拟视音频矩阵切换器，VGA/RGB矩阵切换器，分量矩阵切换器、数字矩阵切换器及分配放大器等设备1400多种型号。科迪切换器具有结构设计先进，系统稳定性好、维护方便等特点；采用进口电子元器件，STM表贴技术，全模块化设计，插板式结构，信号采用分层传输，各线路板独立接地，隔离度高，抗干扰性强。所有电路板全部支持热插拔，方便维护。具体表现在以下几个方面;

    1、支持信号种类多，接口先进：

    科迪矩阵采用国际最先进的电路设计结构，各种信号分层传输，矩阵内部可同时传输VGA(RGBHV)信号、复合视频、YUV信号、YC信号、立体声音频等多种信号。可根据用户需求视频采用15HDF、5BNC、S端子、BNC端子等多种端子，音频采用3PIN（三端压线）端子，平衡、非平衡传输均可。其多格式矩阵可以将VGA、RGBHV、模拟视频、YUV分量视频以及音频信号混插在一个机箱内，并且可以对各种信号进行单独或者同时切换，将多个矩阵的功能在一个矩阵上实现，为用户提供了便捷的控制方式，同时，也在一定程度上为用户节省了成本。

    2、模块化设计、插板式结构：

    电路板之间独立走线，选用进口优质元器件，隔离度高，具有极强的抗串扰能力；系统内所有的电路板均支持热插拔，维护时只需将有问题的电路板取出更换掉即可，为系统维护带来了极大地方便，保障了系统集成商在客户心中的美誉度，并且插板式的结构特点，还使得科迪矩阵的规模从16×16进行任意的扩容，最大可至512×512。

    另外，科迪矩阵这种先进的模块化设计、插板式结构在系统扩容时也表现出了极大的优越性，当用户需要扩容时，只需要更换切换板即可完成。设备在使用的过程中，基于操作、环境以及使用年限等方面的原因，不可避免的会出现或大或小的问题，其他矩阵由于结构方面的限制，维护起来比较麻烦，在大型系统中这个问题尤为突出，科迪矩阵进行维护时只需要拔下旧的切换板，插上新的切换板即可，几秒钟解决问题，对矩阵的正常使用不产生任何影响！

    3、双电源热备份

    科迪矩阵系统的机箱内全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份。 当其中一个电源组件发生故障时，另一个电源自动承担全部工作，保证系统连续正常工作无中断，有效的提高了系统运行的连续性和可靠性。

    4、系统功能完善

    切换的全过程采用场逆程切换，切换时几乎无抖动，并且可以加入同步信号，使切换真正同步。矩阵系统的主机具有掉电记忆功能，保证断电后数据永不丢失。视频切换输入AC/DC恢复方式可选，输出采用视频高速运放，确保图像信号质量，减小体积和串扰；音频切换采用平衡式输入/输出，亦适用于不平衡信号，电路采用无变压器平衡式输出，保证优良的共模抑制比，具有宽频响、低失真的特点。

    大连科迪公司产品线丰富，具体有kd2000系列模拟矩阵切换器、kd7000系列数字矩阵切换器、kd6000系列分配放大器、kd6800系列数字转换分配模块、zeus多画面监控报警系统；其中 Kd2000系列模拟矩阵有8个子产品，涵盖了复合视频、RGB/YUV分量视频、计算机视频（RGBHV）、音频单声道、音频立体声、RS－422数据信号等格式，并且各种格式的信号可以任意配置在同一个矩阵切换系统中进行切换，它包括播出、制作、录制、总控调度、应急、监控、多媒体、电教等所有模拟矩阵切换器应用的领域和环节。下面我们单就模拟矩阵进一步向大家介绍大连科迪公司产品：

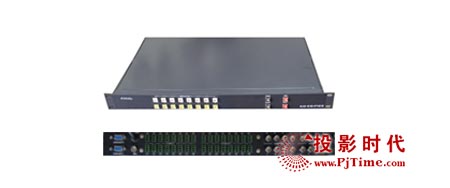

Kd2200系列小型视音频矩阵切换器

    Kd2200系列小型视音频矩阵切换器是专门为视频信号和音频信号(平衡、非平衡) 的显示切换而设计的高性能矩阵切换器。可将多路视频及音频信号切换到输出通道中的任意一通道上。矩阵切换全部采用场逆程切换，具有掉电记忆功能，并支持视频、音频多层单独或同时切换。矩阵采用前面板发光按键控制同时具备多个RS-232通信接口(提供通信协议)，可接多个遥控面板或通过中控等设备集成控制。本品采设计结构先进集成度高并可根据客户需要采用双电源结构，保证24小时开机无电源隐患。Kd2200系列的技术指标经权威部门测试，均达到或优于国标甲级标准。

    主要特点：

■ 规模：2×1～4×4、8×1～8×8、16×1～16×16
■ 复合视频支持PAL、NTSC3.58、NTSC4.43、SECAM多种制式
■ 音频支持平衡和非平衡音频信号切换，矩阵内部设有音频平衡非平衡转换电路
■ 矩阵支持场逆程切换提供多路信号源间的无缝切换
■ 支持视频、音频多层单独或同时切换
■ 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

□ 采用标准19英寸宽(482mm)、1U高(44mm)机箱
□ 视频采用进口BNC接口
□ 音频采用可插拔三端压线端子(3PIN)
□ 视频带宽为100MHz
□ 前面板发光按键控制
□ 掉电记忆功能，保证数据永不丢失
□ 外同步信号接口，可连接同步信号
□ 双电源备份（可选）

    典型应用:视频会议系统、CCTV广播电视系统，投影显示、大屏演示系统、多媒体教学、家庭影院等

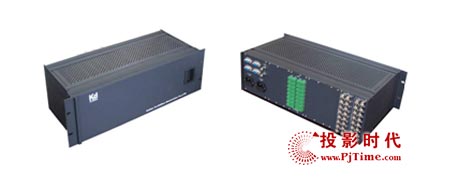

Kd2300系列中型视音频矩阵切换器

    Kd2300中型视音频矩阵切换器是一款高品质、高性能的矩阵切换器，矩阵规模有16×4、16×8和16×16。该系列矩阵全部采用国际先进的“模块化设计、插板式结构、热备份双电源”的设计方法，选用优质进口电子元器件，各线路板均支持热插拔，可在带电情况下直接更换信号切换板。热备份双电源及热备份双控制板保证系统长年稳定运行电源控制系统无隐患。矩阵全部采用场逆程切换，具有掉电记忆功能，并支持视频、音频多层单独或同时切换。独立遥控面板设计直观每路输入和输出信号都有对应的发光按键指示，采用单键即可实现状态锁定、状态查询等功能，并带有RS232通信接口(提供通信协议)，可接多个遥控面板或通过中控等设备集成控制。可根据用户需要添加TCP/IP 网络控制接口、 RS－422或RS－485控制端口。

    主要特点：

■ 规模：16×4、16×8、16×16
■ 复合视频支持PAL、NTSC3.58、NTSC4.43、SECAM多种制式
■ 音频支持平衡和非平衡音频信号切换，矩阵内部设有音频平衡非平衡转换电路
■ 模块化设计、插板式结构、前机箱门可以打开，可带电热插拔更换切换板
■ 热备份双电源，保障系统工作不间断
■ 矩阵支持场逆程切换提供多路信号源间的无缝切换
■ 支持视频、音频多层单独或同时切换
■ 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

□ 采用标准19英寸宽(482mm)、3U高(132mm)机箱
□ 视频采用进口BNC接口
□ 音频采用可插拔三端压线端子(3PIN)
□ 视频带宽为100MHz
□ 独立遥控面板，发光按键
□ 掉电记忆功能，保证数据永不丢失
□ 外同步信号接口，可连接同步信号
□ TCP/IP网络控制接口（可选）
□ RS-422或RS-485（可选）

Kd2600系列大型视音频矩阵切换器

   Kd2600系列矩阵是大连科迪矩阵型号最多最全的一个系列。该系列矩阵规模从24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512，矩阵全部采用大规模集成电路、模块化设计、插板式结构、热备份双电源。矩阵全部采用场逆程切换，具有掉电记忆功能，并支持视频、音频多层单独或同时切换。独立控制面板设计直观操作简便、VFD显示屏保证从任何视角都可清晰观察到矩阵切换信息，并带有RS232通信接口(提供通信协议)，可接多个遥控面板或通过中控等设备集成控制。矩阵根据用户需要可添加TCP/IP 网络控制接口、 RS－422或RS－485控制端口。

集成度高，矩阵规模大

    采用大规模集成电路，解决了矩阵规模和指标的瓶颈问题，提高了系统的集成度和稳定度。在一个6U机箱内可以组成128×128复合视频矩阵，或64×64复合视频／单声道音频矩阵，矩阵规模可以从24×24进行任意的扩容，最大可至512×512。

模块化设计、插板式结构

    各线路板均支持热插拔，可在带电情况下直接更换信号切换板，选用进口优质元器件，隔离度高，具有极强的抗串扰能力；系统内所有的电路板均支持热插拔，为系统维护带来了极大地方便。

系统功能完善

    切换的全过程采用场逆程切换，切换时几乎无抖动，并且可以加入同步信号，使切换真正同步。矩阵系统的主机具有掉电记忆功能，保证断电后数据永不丢失。视频切换输入AC/DC恢复方式可选，输出采用视频高速运放，确保图像信号质量，减小体积和串扰；音频切换采用平衡式输入/输出，亦适用于不平衡信号，电路采用无变压器平衡式输出，保证优良的共模抑制比，具有宽频响、低失真的特点。

冗余式热备份电源

    系统的机箱内全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份。 当其中一个电源组件发生故障时，另一个自动承担全部工作，保证系统运行的连续性，提高了系统的可靠性。

灵活稳定的控制系统

    Kd2600矩阵可以通过一个或多个控制面板对设备进行控制，而且多个控制面板之间的权限可以根据客户的要求加以设定。可以同时进行单路／多路信号的切换，并且可以对矩阵的切换状态和历史记录进行查询，以及对重要信号的输出端口进行锁定，防止误操作，而且可以对信号进行分层切换（即视／音频可以单独切换）

高指标、高性能

    Kd2600矩阵所有性能指标均优于广电甲级标准，系统运行稳定可靠，多年来建立了庞大的客户群，其中，多台64路、128路矩阵作为总控和信号调度中心广泛应用于各地省级广播电视系统、国家部级机关、各省市大型机关、网络中心、部队的大屏指挥系统和监控系统。

    主要特点：

■ 规模：24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512
■ 复合视频支持PAL、NTSC3.58、NTSC4.43、SECAM多种制式
■ 音频支持平衡和非平衡音频信号切换
■ 模块化设计、插板式结构、可带电热插拔更换切换板。
■ 热备份双电源，热备份双控制电路板
■ 矩阵支持场逆程切换提供多路信号源间的无缝切换
■ 支持视频、音频多层单独或同时切换
■ 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

□ 采用标准19英寸宽(482mm)、6U高(264mm)机箱
□ 视频采用进口BNC接口
□ 音频采用可插拔三端压线端子(3PIN)
□ 视频带宽为100MHz
□ 独立遥控面板，发光按键
□ 掉电记忆功能，保证数据永不丢失
□ 外同步信号接口，可连接同步信号
□ TCP/IP网络控制接口（可选）
□ RS-422或RS-485（可选）

Kd2800-RGB系列矩阵切换器

    大连科迪Kd2800系列RGBHV宽带矩阵切换器是专门为计算机显示信号及高分辨率图像信号的切换而设计的。矩阵采用分层传输即将接入的RGBHV各分量信号独立传输，信号之间相互独立无干扰，并采用国际先进的“模块化设计、插板式结构、热备份双电源”的设计理念，所有电路板均支持热插拔，极大的方便了系统维护。系统的机箱内全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份。 当其中一个电源组件发生故障时，另一个自动承担全部工作，保证系统运行的连续性，提高了系统的可靠性。RGB接口采用5BNC端子,立体声音频采用3 PIN端子平衡/非平衡输入均可。矩阵有掉电记忆功能，并带有RS232通信接口(提供通信协议)，可接多个遥控面板或通过中控等设备集成控制。矩阵根据用户需要可添加TCP/IP 网络控制接口、 RS－422或RS－485控制端口

    主要特点：

■ 规模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24、32×4～32×32、48×4～48×48
64×4～64×64、96×8～128×128
■ 视频支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV
■ 音频支持平衡和非平衡音频信号切换
■ 模块化设计、插板式结构、可带电热插拔更换切换板
■ 热备份双电源
■ 矩阵支持场逆程切换提供多路信号源间的无缝切换
■ 支持视频、音频多层单独或同时切换
■ 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

□ 采用标准19英寸宽(482mm)、3U(132mm)、6U高(264mm)机箱
□ 视频采用进口5BNC接口
□ 音频采用可插拔三端压线端子(3PIN)
□ 视频带宽为350MHz
□ 独立遥控面板，发光按键
□ 掉电记忆功能，保证数据永不丢失
□ 外同步信号接口，可连接同步信号
□ TCP/IP网络控制接口（可选）
□ RS-422或RS-485（可选）

Kd2810系列VGA多格式矩阵切换器

    大连科迪Kd2810系列VGA多格式矩阵切换器是专门为计算机显示信号及高分辨率图像信号的切换而设计的，可将多路VGA输入信号切换到输出通道中的任意通道上。矩阵采用分层传输即将接入的VGA中的RGBHV各分量信号独立传输，信号之间相互独立无干扰。音频端子采用3PIN端子平衡、非平衡接入均可。3U以上机箱采用国际先进的“模块化设计、插板式结构、热备份双电源”的结构方式，VGA、复合、分量视频及音频可以在同一机箱内任意组合、统一控制。所有电路板均支持热插拔，极大的方便了系统维护。双电源热备份其中一个电源发生故障，另一个电源自动负担全部电源负荷，对系统的连续工作不会产生任何影响。矩阵有掉电记忆功能，带有RS232通讯接口，并提供通信协议。

    主要特点：

■ 规模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
■ 视频支持VGA信号、复合视频、分量视频
■ 分辨率支持：640×480、800×600、1024×768、1280×1024、1600×1200
■ 音频支持平衡/非平衡音频信号切换
■ 模块化设计、插板式结构、可带电热插拔更换切换板
■ 热备份双电源
■ 矩阵支持场逆程切换提供多路信号源间的无缝切换
■ 支持视频、音频多层单独或同时切换
■ 矩阵内部设有音频平衡/非平衡转换电路
■ 具有多个RS-232接口，支持多个遥控面板和计算机控制，提供通信协议

□ 采用标准19英寸宽(482mm)、3U(132mm)、6U高(264mm)机箱
□ VGA信号采用进口15HDF接口，视频BNC接口，音频3PIN
□ 音频采用可插拔三端压线端子(3PIN)
□ 视频带宽为250MHz
□ 独立遥控面板，发光按键，VFD显示屏
□ 掉电记忆功能，保证数据永不丢失
□ 外同步信号接口，可连接同步信号
□ TCP/IP网络控制接口（可选）
□ RS-422或RS-485（可选）

总结：

    随着数字时代的发展和高清信号的应用，矩阵切换器的发展必须支持更多的信号格式，拥有更高的技术指标，作为一家专业矩阵生产商，一定要具备完整的矩阵型号和种类，因此，科迪公司在产品开发上主要思路就是“产品种类多、质量好、规格全、利于售后服务”；科迪公司推出从2×1～512×512的近千种规格的矩阵切换器，且每一款设备均达到了国家广播级标准。另外，在大中型矩阵切换器中科迪采用 “分层传输、模块化设计、插板式结构、双电源热备份”的设计结构，这种结构可以支持多种信号格式组成多格式矩阵，降低了信号通道间的干扰，可带电插拔电路板和电源，极大的方便了集成商维护维修。考虑广大集成商和客户的利益，保证矩阵质量提供完善的售后服务，科迪公司向客户承诺免费保修5年。在维护客户利益的同时，也体现了大边科迪公司对自己的产品质量的信心。
