快捷（CREATOR）矩阵传输类设备极度体验

评测器材

线材类

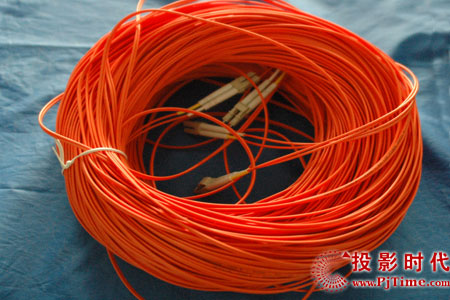

光纤线

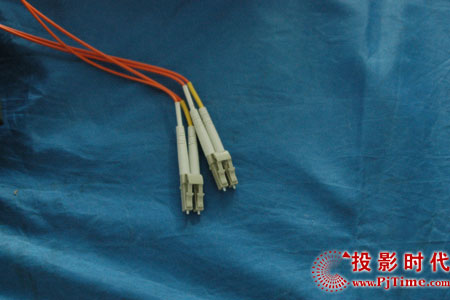

光纤线头

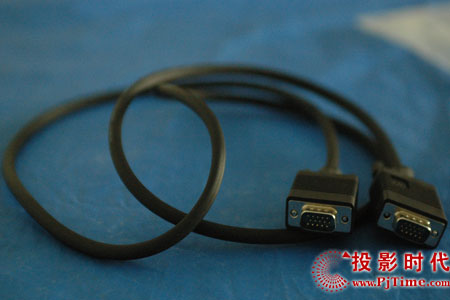

VGA线

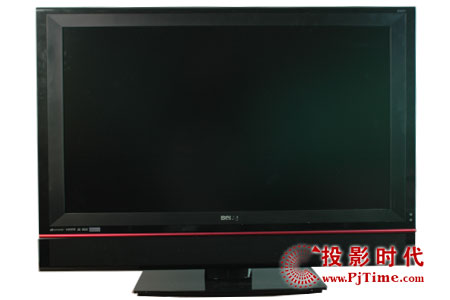

显示设备类

信号源类

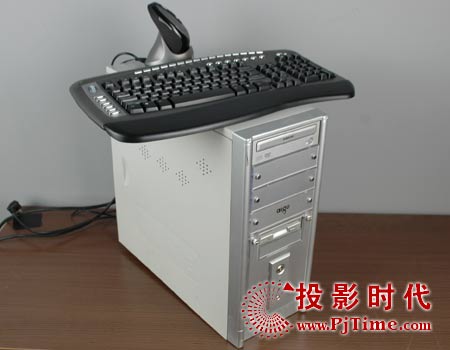

高性能电脑主机

用于VGA输出静态图片、电脑游戏、HDTV高清视频、计算机测试软件。

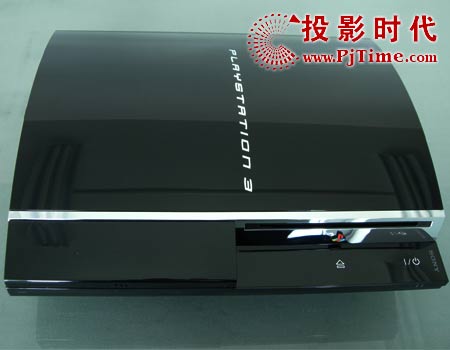

图：索尼PS3游戏主机

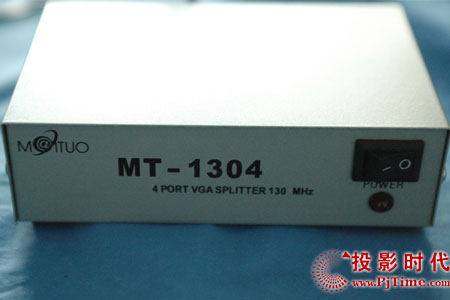

VGA分配器，1分4VGA输出，用于画面对比

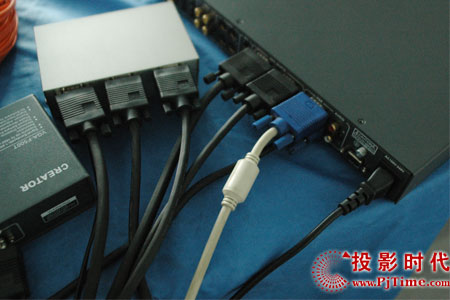

连接图

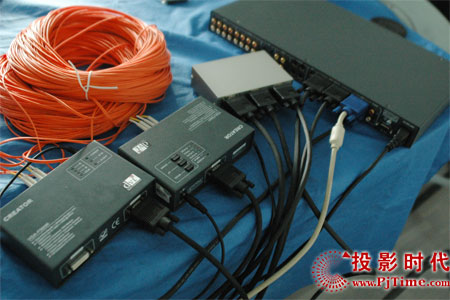

VGA、转换器连接图

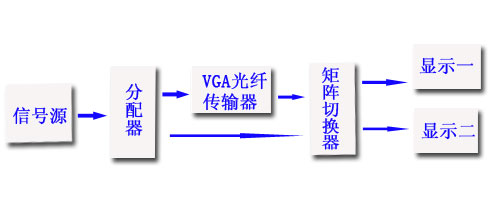

VGA传输器测试连接示意图

    在VGA传输器测试连接示意图中，我们利用一台主机经过分配器分配出两路信号，一路信号经过VGA光纤传输器接入混合矩阵切换器，然后另一路直接接入混合矩阵切换器，然后从矩阵切换器输出两路信号，分别为显示一和显示二。（注：分配器为四路输出，矩阵切换器为四路输入，两路输出。）

    在本次测试过程中，我们主要是针对传输器进行评测，其中光纤线、DVI线以及VGA线是必不可少的，从上述图片可以看出，线随多，但是一点也不显得零乱，井井有条，接口一一对应。在测试中我们也体验到了一些细节问题，消费者在使用过程中一定要注意。

     接线问题，在使用过程中一定不能偷懒，尤其是VGA线，一定要将两边的螺丝拎紧，使接口一一对应，不能使之来回晃动，如果有晃动现象就会导致失去画面的一些原始色彩，而且还会出现严重的拖尾现象，我们在体验过程中感触非常深刻。

     线的质量问题，也不知道是运气不好，还是线的质量确实有问题，在评测时总是达不到最佳效果，在评测人员反复的实验中，得出结论，问题出在线的问题上，导致画面效果抖动、模糊等现象，所以提醒消费者在购线时，一定要仔细检查和测试线是否质量过关，否则问题出在哪儿，都摸不着头脑。

     接口对应问题，也是最关键的问题，矩阵说起来简单，但实际操作并非如此，稍不小心就会导致线路不通，画面出不来，在本次测试中我们采用了矩阵混合切换器、VGA切换器、VGA传输器，将一路信号直接通过通过VGA分配器分配出来，另一路经过传输器然后在经过分配器传输到显示器上，下面我们将对比效果展现出来，让大家来体验一番经过传输器和直接接入显示器的画面效果吧。
