快捷（CREATOR）矩阵传输类设备极度体验

快捷矩阵产品评测概述说明

    CREATOR拥有国内同行业最先进的生产基地，具有二条高速SMT帖片生产线，全自动生产，为CREATOR（快捷） 产品提供一流的生产工艺，以及良好的质量保证。工厂设有独立的QC/QA部门，具有多台进口先进的检测仪器和设备，所有产品均在生产时就须经过严格的测试，力求保证产品严格符合设计要求。CREATOR(快捷) 立志于打造“CREATOR中国造”的民族品牌，积极参与国际活动，并获得全球多个国家进口产品品质认可。

　　作为一个完善的多功能会议系统的解决方案，不仅要有优质的会议系统设备，在系统功能扩充上还需要结合诸多的多媒体设备，同时也需一个强大的控制系统来管理和协调各种设备的动作。正是为了顺应这种趋势，CREATOR(快捷)全方位发展，产品涉及会 议产品、光纤产品、中控产品、矩阵产品、电教产品、拼 接 产品、触屏产品、家居产品 、周边产品九个产品类别，在为用户提供了一个完整的构图之后，还为用户提供了全套的设备，不光在人力物力上有所节省，同时设备的互容性也能让系统的整体效能充分发挥。

    日前，我们有幸获得由CREATOR(快捷)公司提供的几款矩阵传输设备产品进行亲身的体验，其中传输产品有：快捷长线驱动器DVI036、光纤接收器VGA-F500R/T、DVI-F500R/T；矩阵产品有：快捷混合矩阵Matrix max 1301,MatrixDVI0808、RGB1616M，为了让更多的人了解和认识CREATOR(快捷)产品，我们对部分产品进行了系统的连接组合，并在这里记录了我们对这些产品的整个试用过程，目的是希望消费者能与我们一同分享CREATOR(快捷)产品给我们带来的便利。

CREATOR(快捷)矩阵传输产品一览：



    快捷长线驱动器DVI036                    快捷光纤接收器VGA-F500R/T



    快捷DVI-F500R/T                          快捷混合矩阵Matrix max 1301



快捷MatrixDVI0808                          快捷RGB1616M

评测器材

评测器材

线材类

光纤线

光纤线头

VGA线

显示设备类

明基SH4231液晶电视

信号源类

高性能电脑主机

用于VGA输出静态图片、电脑游戏、HDTV高清视频、计算机测试软件。

图：索尼PS3游戏主机

VGA分配器，1分4VGA输出，用于画面对比

连接图

VGA、转换器连接图

VGA传输器测试连接示意图

    在VGA传输器测试连接示意图中，我们利用一台主机经过分配器分配出两路信号，一路信号经过VGA光纤传输器接入混合矩阵切换器，然后另一路直接接入混合矩阵切换器，然后从矩阵切换器输出两路信号，分别为显示一和显示二。（注：分配器为四路输出，矩阵切换器为四路输入，两路输出。）

    在本次测试过程中，我们主要是针对传输器进行评测，其中光纤线、DVI线以及VGA线是必不可少的，从上述图片可以看出，线随多，但是一点也不显得零乱，井井有条，接口一一对应。在测试中我们也体验到了一些细节问题，消费者在使用过程中一定要注意。

     接线问题，在使用过程中一定不能偷懒，尤其是VGA线，一定要将两边的螺丝拎紧，使接口一一对应，不能使之来回晃动，如果有晃动现象就会导致失去画面的一些原始色彩，而且还会出现严重的拖尾现象，我们在体验过程中感触非常深刻。

     线的质量问题，也不知道是运气不好，还是线的质量确实有问题，在评测时总是达不到最佳效果，在评测人员反复的实验中，得出结论，问题出在线的问题上，导致画面效果抖动、模糊等现象，所以提醒消费者在购线时，一定要仔细检查和测试线是否质量过关，否则问题出在哪儿，都摸不着头脑。

     接口对应问题，也是最关键的问题，矩阵说起来简单，但实际操作并非如此，稍不小心就会导致线路不通，画面出不来，在本次测试中我们采用了矩阵混合切换器、VGA切换器、VGA传输器，将一路信号直接通过通过VGA分配器分配出来，另一路经过传输器然后在经过分配器传输到显示器上，下面我们将对比效果展现出来，让大家来体验一番经过传输器和直接接入显示器的画面效果吧。

快捷DVI036长线驱动器外观、内部构造、技术

快捷DVI036长线驱动器 外观

   在多媒体应用系统中，往往需要一个DVI显示终端能在距DVI信号源有一个较大的应用范围内显示高清晰的画质。但在DVI 1.0标准下,其最高的信号传输速率高达1650M Hz，有效应用范围为5米，大大限制了源端与终端的距离。DVI-036长线驱动器产品专为解决这类工程问题而设计的,使源端与终端的有效应用距离达40多米。支持一路DVI信号输入，一路DVI信号输出。

快捷DVI036长线驱动器　外包装

快捷DVI036长线驱动器　顶部外观图

　Creator DVI036长线驱动器　输出端口

快捷DVI036长线驱动器　底部图片

连接示意图

快捷DVI036长线驱动器　侧面商标

Creator DVI036长线驱动器 输入端口

Creator DVI036长线驱动器 电源线

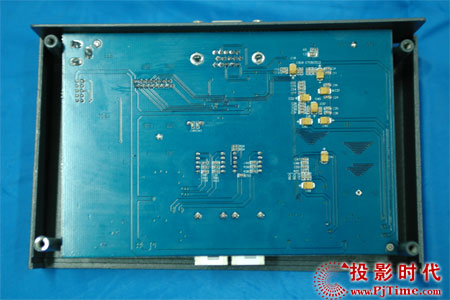

Creator DVI036长线驱动器　内部构造

快捷DVI036长线驱动器　内部构造

快捷DVI036长线驱动器　附件

快捷DVI036长线驱动器 产品特性：

1. 支持最高分辨率高达1600×1200@60Hz；
2. 支持1路DVI-D母端子输入；
3. 支持1路DVI-D母端子输出；
4. 输入传输距离最大可达36米；
5. 输出传输距离最大可达7米；
6. 支持输入，输出信号指示；
7. 输入支持Windows即插即用。

快捷DVI036长线驱动器 技术参数：

- 视频信号带宽:1.65Gpbs
- 输入视频信号电压:1.2 volts p-p
- 输入DDC信号电压:5 volts p-p (TTL)
- 电源功耗:2 Watts (max.)
- 设备电源输入:12VDC
- DVI输入接口：DVI-D型
- DVI输出接口：DVI-D型
- 电源：AC100-240V，50/60HZ
- 外形尺寸(mm)：160Lx100Wx40H
- 重量：332g

直连画面与通过长线驱动器画面对比

    首先我们将信号线直接连接显示设备，显示设备为：明基SH4231液晶电视，通过PS3与明基SH4231液晶电视HDMI接口连接，播放1080P高清游戏截取画面，然后将DVI线连接长线驱动器再将信号连接到显示设备，信号源同样来自PS3播放的游戏画面，在同一画面下信号直连与信号通过长线驱动器后的画面做比较。

PS3信号直连画面

PS3信号通过长线驱动器后的画面

    PS3出来的信号通过长线驱动器后的画面总体来说还是要比没有连接长线驱动器的画面色彩要亮丽些。

PS3信号直连画面

PS3信号通过长线驱动器后的画面

    PS3出来的信号通过长线驱动器的画面比没有经过长线驱动器的画面人物更为生动，画面背景的山也更有层次感。

PS3信号直连画面

PS3信号通过长线驱动器后的画面

    PS3出来的信号通过长线驱动器后的画面跟没有连接长线驱动器的画面很明显的要柔和的多。

PS3信号直连画面

PS3信号通过长线驱动器后的画面



VGA光纤发送器VGA-F500T

快捷VGA光纤接收器

    在多媒体应用系统中，往往需要把模拟计算机显示信号送到远处进行处理。这为工程应用带来了很多难解决的问题，其中最为突出的问题有：一、由于电缆对信号的高频部分损耗太大，信号带宽又很高，造成远处收下信号模糊；二、因很难保证R、G、B三路信号的传输延迟一致， 因而造成远处收到的信号出现分色现象；三、由于信号模拟传输，很难保证整个传输过程中的信号匹配，因此造成远处收到的信号产生重影和拖尾；四、在长距离传输距情况下，很难消除系统中的地电位差，容易造成远处收到的信号出现网纹干扰；
VGA-F500T/R光纤收发器和相应的光收发系列产品就是专为解决这类工程问题而设计的。

    在系统工程中，VGA-F500R和DVI-F500T成对出现，配合使用，不过为了便于观看的方便，我们在这里先介绍接收器VGA-F500T。

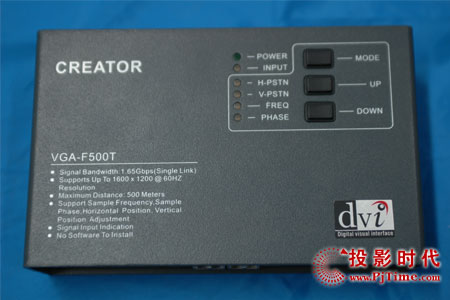

Creator快捷VGA光纤发送器VGA-F500T 操作面板与指示灯

    操作按钮有3个：Mode、Up和Down。模式有H-PSTN、V-PSTN、FREQ和PHASE。Up和Down按钮的最用是根据选择的模式来定的，操作时，先通过按Mode按钮选择需要调节的模式（相应指示灯会亮），然后再按Up上（左）或Down下（右）调节按钮，操作非常简单方便。指示灯除了4个模式指示灯外，其上面还有Power和Input，如果通电了Power会变亮，如果输入端口接通了信号，Input指示灯会亮。这些指示灯能让用户非常清晰的看到当前机器的运行状况。

快捷VGA光纤发送器VGA-F500T 连接示意图

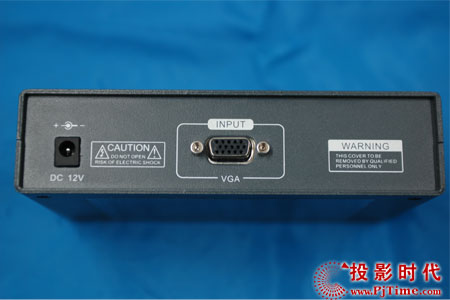

快捷VGA光纤发送器VGA-F500T 之VGA输入端口及电源接口

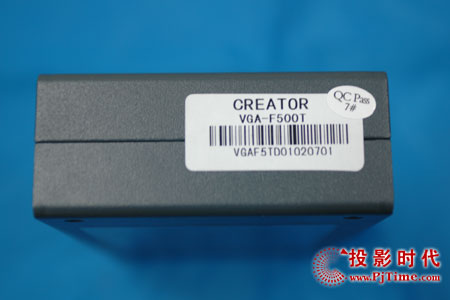

快捷VGA光纤发送器VGA-F500T 商标

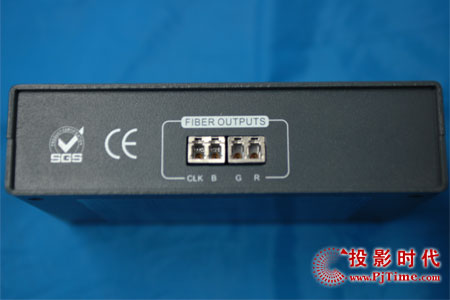

快捷VGA光纤发送器VGA-F500T 光纤发送端口，

从上图看到其采用4芯光纤线缆连接到配套的VGA-F500R接收器

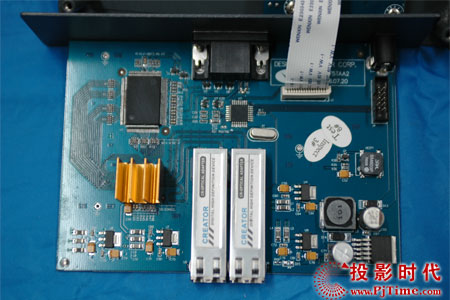

快捷VGA光纤发送器VGA-F500T 内部构造 电路板焊接图

快捷VGA光纤发送器VGA-F500T 内部构造 电路板上的各种芯片

VGA光纤发送器VGA-F500R

快捷VGA光纤发送器

    发送器VGA-F500T

VGA光纤发送器外观

VGA光纤发送器接口

VGA光纤发送器商标

VGA光纤发送器输出接口

VGA光纤发送器内部构造

VGA光纤发送器内部构造

VGA-F500R/T光纤收发器产品特性：

1.支持最高分辨率高达1600×1200@60Hz；
2.VGA-F500T 支持1路模拟15HDF端子输入,一组光输出（4个光输出口为一组）;
3.VGA-F500R 支持一组光输入，1路模拟15HDF端子输出及1路DVI-D端子输出;
4.支持采样时钟频率调节；
5.支持采样时钟相位调节；
6.支持图像水平位置调节；
7.支持图像垂直位置调节；
8.可调节和保存各种输入分辨率下的各种可调节参数；
10.输入支持Windows即插即用；
11.信号输入指示；
12.光输出指示。

   VGA-F500R/T支持一路模拟RGBHV输入，一组光输出。与VGA-F500R或DVI-F500R配合使用，不但可以实现模拟VGA信号的长距离传输（在传输1600×1000@60Hz信号的情况下，其最大传输距离可达500米），而且还可以实现模拟VGA信号到数字DVI信号的轮换。

VGA收送器与直连CRT显示器画面测试对比

传输器与直线连接CRT显示器画面测试对比

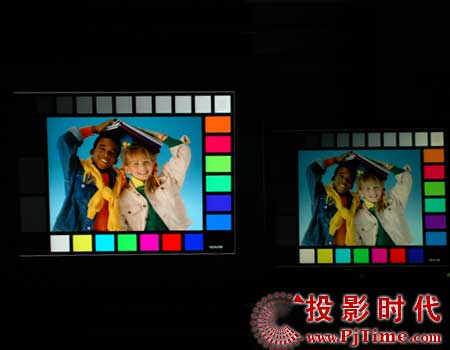

CRT显示器直连 色彩饱和度测试图             CRT显示器经传输器 色彩饱和度测试图



CRT显示器直连 细节测试图             CRT显示器经传输器 细节测试图

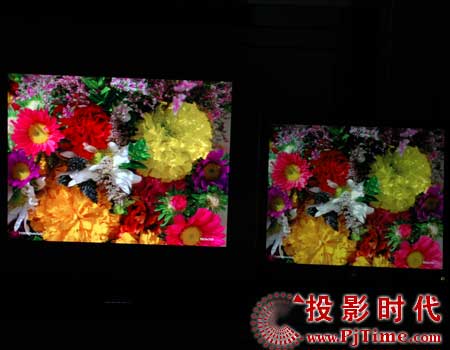

CRT显示器直连 景物测试图             CRT显示器经传输器 景物测试图



CRT显示器直连 人物肤色测试图             CRT显示器经传输器 人物肤色测试图



CRT显示器直连 图文测试图             CRT显示器经传输器 图文测试图

    从测试拍摄的图片中我们可以看出，经过传输器连接显示的图片与直接连线显示出来的图片效果，还是存在细微的差别，在测试时，我们选择了专门测试显示效果的测试图片，从第一张图片中可以发现，经过传输器图片中的瓜子略微有些发黑，咖啡的气泡、波纹也非是非常明显，层次感不是特别鲜明，很难分辨出来了是什么，而直接接入显示器的图片显示的非常清晰，盘中的咖啡气泡细节表现的非常明显，看起来非常的真实，而经过传输器显示出来的咖啡似乎就没有达到图片的原始效果，看起来似乎就像是处理过一样。

    在测试中我们接入了200米的光纤线连接，利用分配器将信号分配为两路不同的信号输入，然后利用切换器进行信号切换，一路经过传输器传输，一路直接利用分配器直接接入显示器，采用不同的信号输入，其显示效果还是具有小小的差别，造成区别的一些因素是在这复杂的传输过程中，必然对原始信号有一定的干扰，导致一些信号丢失，但是这种细微的信号丢失，肉眼基本上是很难分辨出来的，只有一些专业用户在这方面要求才非常高，而作为一般用户，能达到这种效果，已经是非常满意了。

VGA收送器与直连LCD显示器高清影片测试对比

传输器与直线连接LCD显示器 高清影片测试对比



直连LCD显示器 高清影片动物表情特写       传输器连接LCD显示器 高清影片动物表情特写



直连LCD显示器 高清影片细节特写          传输器连接LCD显示器 高清影片细节特写



直连LCD显示器 高清影片肤色特写          传输器连接LCD显示器 高清影片肤色特写

     在利用高清图片测试时，同样采用了两路信号切换的方式，通过分配器、传输器、切换器来进行高清电影测试，测试图片为1080P的片源，两路信号的接入方式是：一路信号通过传输器接入分配器，然后通过接入切换的输入接口，显示器通过接入切换器的输出端口输出信号，而另外一路信号不经过传输器，直接接入分配器的输出端口，然后也是利用切换器进行切换画面，来比较同一信号不同接入方式的画面效果。

    为了突出测试的准确性，我们在测试中利用CRT显示器和液晶显示器，分别看看两种不同显示技术的画面，这样对比起来会更具说服力，画面效果表现就比较明显了，首先我们利用液晶显示器测试了高清画面的显示效果，在对比过程中，我们可以发现经过传输器显示出来的的图片颜色整体偏红，导致一些原始颜色信号丢失，这与在测试过程中用到的VGA线和其他各种设备也有一定的关系，建议大家在购线时，一定要注意线的质量问题，这一点在之前我们也是着重强调。

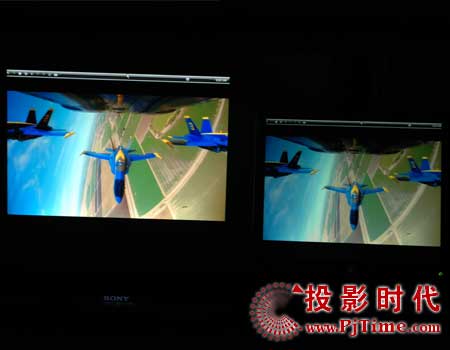

VGA收送器与直连CRT显示器高清画面测试对比

传输器与直线连接CRT显示器 高清影片测试对比



直连CRT显示器 高清影片动物表情特写       传输器连接CRT显示器 高清影片动物表情特写



直连CRT显示器 高清影片景物特写          传输器连接CRT显示器 高清影片景物特写



直连CRT显示器 高清影片细节特写          传输器连接CRT显示器 高清影片细节特写



直连CRT显示器 高清影片肤色特写          传输器连接CRT显示器 高清影片肤色特写

    在利用CRT显示器测试时，似乎比起液晶显示器显示出来的画面效果要清晰很多，没有噪点、模糊等现象出现，但是在颜色上还是存在细微的差别，一些较浅的颜色因为传输的干扰丢失了，从上述图片可以看出来，由于只是细微的颜色变化，基本上影响不大。

DVI-F500T接收器外观、内部构造、技术

快捷DVI-F500T接收器

    在多媒体应用系统中，往往需要把DVI信号源输送远处进行处理。在DVI1.0标准下,其最高的信号传输速率高达1.65Gpbs。而DVI1.0标准中规定的电缆最大传输距离仅5米。DVI-F500T/R光纤收发器和相应的光收发系列产品专为解决这类工程问题而设计的。该设备支持一路DVI信号传输。

    本设备与VGA－F500T或VGA－F500R配合使用，不但可以实现数字DVI信号或模拟VGA信号的长距离传输（其最大传输距离可达500米），而且还可发实现模拟VGA信号到数字DVI信号的转换，也可以实现数字DVI信号到模拟VGA信号的转换。

快捷DVI-F500T接收器 外观

快捷DVI-F500T接收器连接 示意图

快捷DVI-F500T接收器 端口

快捷DVI-F500T接收器 光纤接口

快捷DVI-F500T接收器 商标

快捷DVI-F500T收发器 外观

快捷DVI-F500T收发器 说明书

DVI-F500T发送器外观、内部构造、技术

快捷DVI-F500T发送器

快捷DVI-F500T发送器 外观

快捷DVI-F500T发送器 示意图

快捷DVI-F500T发送器 端口

快捷DVI-F500T发送器 光纤接口

快捷DVI-F500T发送器 商标

快捷DVI-F500T发送器 内部构造

DVI-F500R/T光纤收发器 产品特性：

1.支持最高分辨率高达1600×1200@60Hz；
2.DVI-F500T 支持1路DVI-D母端子输入,
  1路DVI-D母端子输出及一组光输出
 （4个光输出口为一组，即一路DVI信号）；
3.DVI-F500R 支持一组光输入，1路DVI-D母端子输出
4.光模块输入信号指示
5.负载接入指示

MAX1301混合矩阵外观、内部构造、技术

快捷混合矩阵MAX1301

   13选1混合矩阵是CREATOR最新研制处理多种信号的一款新型矩阵，可以同时支持AV/S-Video/VGA/话筒等多种信号处理。它采用高性能单片机，信号清晰，信号间无干扰，并带有断电现场切换记忆保护，LCD液晶显示、并具有RS232通讯接口，可以方便的与电脑，遥控系统或各种远端控制设备配合使用。  主要用于是电视教学，指挥控制中心，会议厅、学术报告厅等场所。

快捷混合矩阵外包装

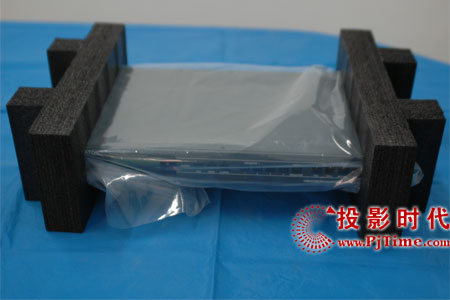

快捷混合矩阵包装

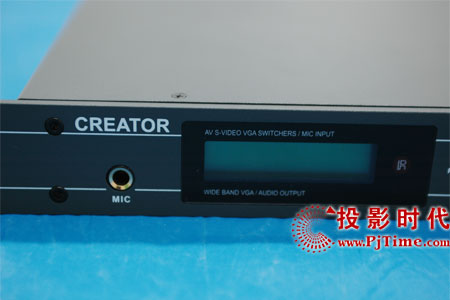

快捷混合矩阵外观

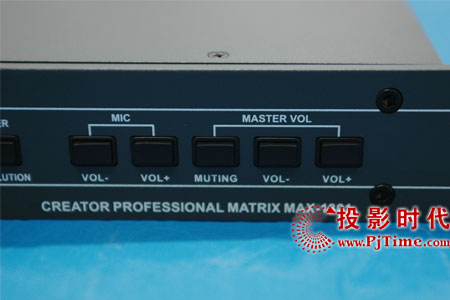

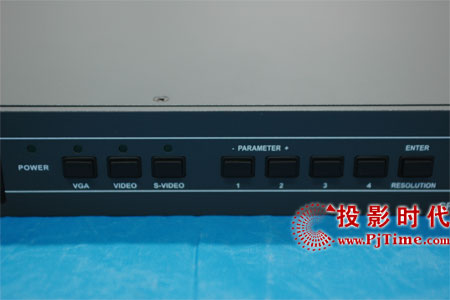

部分控制按键

切换显示

部分控制按键

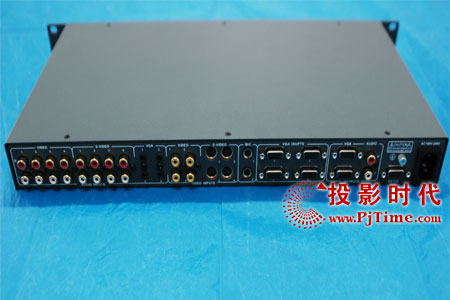

接口

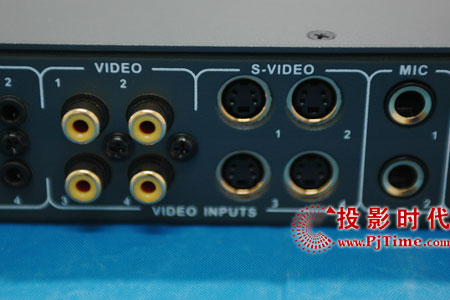

部分接口

部分接口

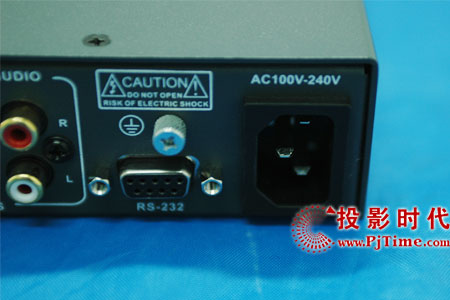

部分接口及电源

部分接口

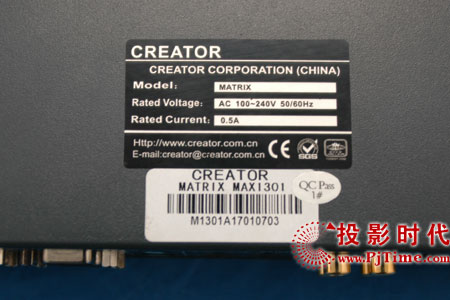

型号及商标

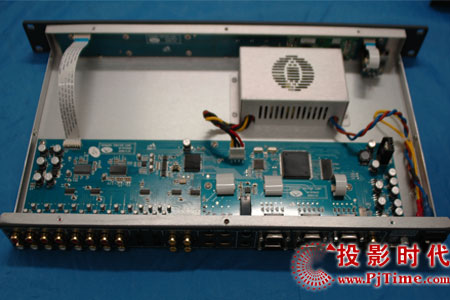

内部构造

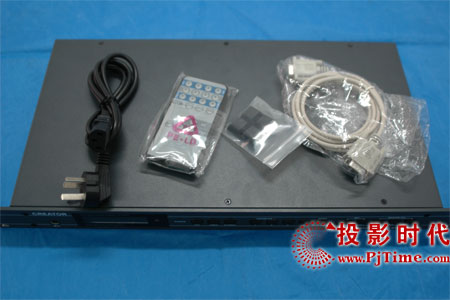

附件

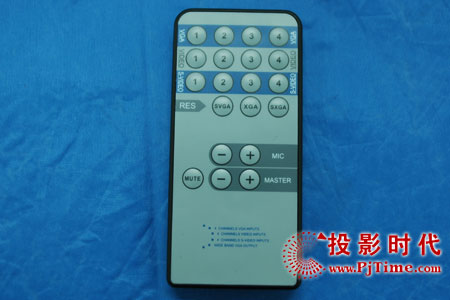

遥控器

技术参数：

• 信号输入端口：
  4路AV信号通过RCA接口输入
  4路S-Video信号输入，配套的4路立体声音频信号通过RCA接口输入
  4路VGA信号通过15针HDF接口输入，配套的4路立体声音频信号通过Φ3.5接口输入
  1路有线电视信号通过Φ9.5母型接口输入
  2路独立声频信号通过麦克风接口输入
• 信号输出端口:
  2路平行的VGA信号通过15针HDF接口输出,供监视及投影用,支持VGA/SVGA/XGA输出
  1路立体声音频信号通过RCA接口输出
• LCD显示屏:实时监视操作状态
• 受控端口:9针D型接口,RS232
• 支持复合视频、组合视频、S-Video信号，平衡/非平衡立体声音频信号
• 支持NTSC3.58,NTSC4.43,PAL,SECAM等视频制式
• 集成电视调谐器
• 支持分辨率从800×600到1280×1024
• 满载带宽:250MHz(-3dB)
• 可调照度,对比度,色度
• 可无缝切换视频信号
• 内置倍线高分辨率信号输出
• 10个可预设的功能按键
• 采用增益补偿技术和同步信号校正技术,确保更快切换速度和无闪烁图像质量
• 具有掉电现场保护功能,保证切换记忆
• 金属机箱,支持机架安装
• 宽电压通用电源(110V-240V)
• 尺寸:485长×230宽×45高(mm)
• 重量:1.5kg

MAX1301与直连CRT显示器画面测试对比

混合切换器与直线连接CRT显示器画面测试对比



直线连接CRT显示器 人物肤色测试       混合切换器连接CRT显示器 人物肤色测试



直线连接CRT显示器 色彩饱和度测试      混合切换器连接CRT显示器 色彩饱和度测试



直线连接CRT显示器 景物测试           混合切换器连接CRT显示器 景物测试



直线连接CRT显示器 色彩饱和度测试      混合切换器连接CRT显示器 色彩饱和度测试



直线连接CRT显示器 细节测试      混合切换器连接CRT显示器 细节测试



直线连接CRT显示器 图文测试      混合切换器连接CRT显示器 图文测试

    在混合切换器与直线连接CRT显示器画面测试对比中，我们从上述图片可以清晰的看出，经过混合切换器连接CRT的画面效果与直线连接CRT的画面效果基本上一模一样，颜色上基本看不出什么差别，人物肤色和物体各种各样的颜色都表现的非常出色，同时也保证了在实际运用当中画面真实，无延时现象。

MAX1301与直连LCD显示器画面测试对比

混合切换器与直线连接LCD显示器画面测试对比



直线连接LCD显示器 人物肤色特写混合       切换器连接LCD显示器 人物肤色特写



直线连接LCD显示器 色彩饱和度测试         混合切换器连接LCD显示器 色彩饱和度测试



直线连接LCD显示器 景物特写             混合切换器连接LCD显示器 景物特写



     直线连接LCD显示器 图文测试          混合切换器连接LCD显示器 图文测试



直线连接LCD显示器 细节测试           混合切换器连接LCD显示器 细节测试

    在混合切换器与直线连接LCD显示器画面测试对比中，经过混合切换器连接LCD显示器画面稍微有点偏暗，主要表现在暗部物体上，经过混合切换器连接LCD显示器画面的红色显得比直线连接的红色要浓烈一些，但是整体差别不大，在实际运用中也不会影响画面效果。

DVI矩阵DVI0808外观、内部构造、技术

快捷DVI矩阵

    DVI0808矩阵切换器，是一款高性能的电脑信号和音频信号专业切换设备，用于多个电脑信号和音频信号输入输出交叉切换，提供独立的DVI和音频平衡/非平衡输入、输出端子，每路DVI分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。

    DVI0808矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，将最大的输入距离延长至36米，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载, 带有8路音频输入端口，8路音频输出端口，并具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

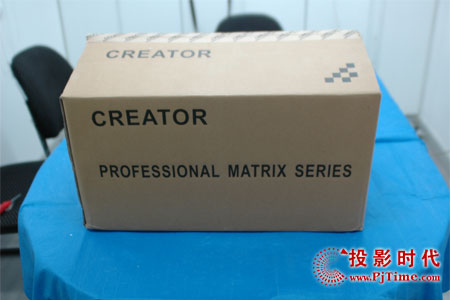

快捷DVI矩阵 外包装

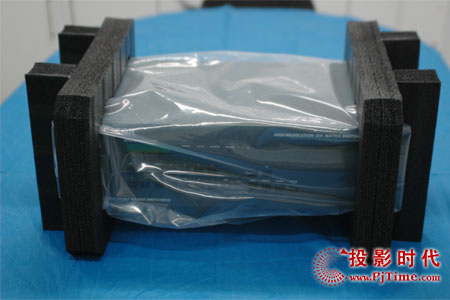

快捷DVI矩阵 包装

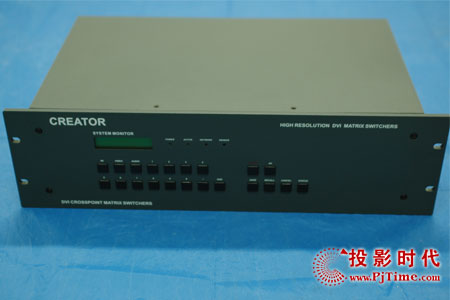

快捷DVI矩阵 前视板图

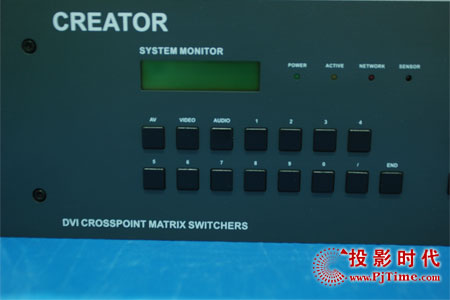

快捷DVI矩阵 部分按键

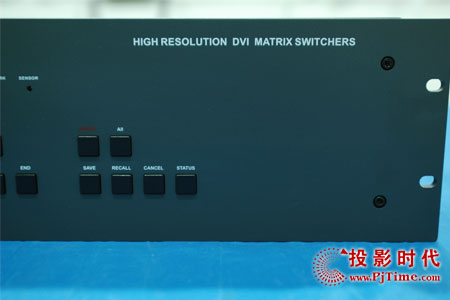

快捷DVI矩阵 部分按键

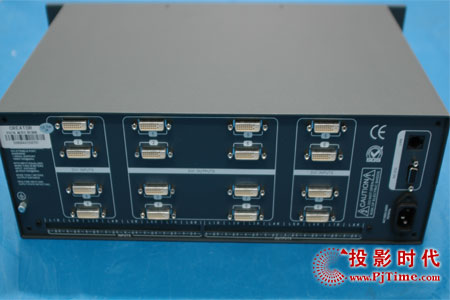

快捷DVI矩阵 接口

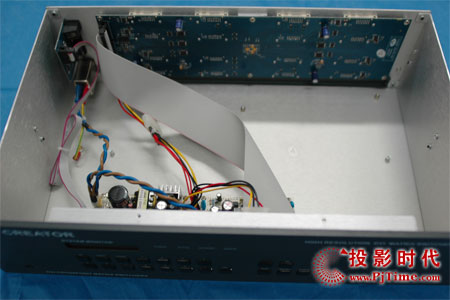

快捷DVI矩阵 内部构造

快捷DVI矩阵 内部构造

快捷DVI矩阵 遥控器

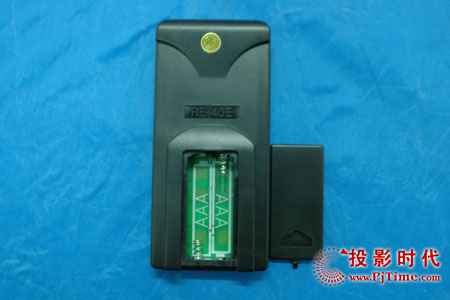

快捷DVI矩阵 遥控器

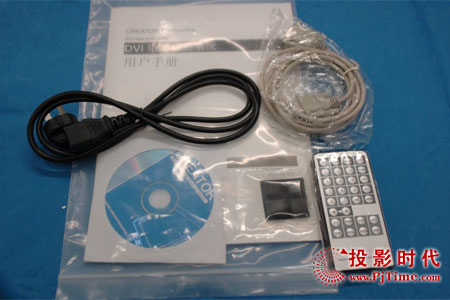

快捷DVI矩阵 附件

产品特性：
    1.支持8路DVI信号输入,8路DVI信号输出;
    2.支持输入前端精确自适应补偿，将最大的输入距离延长至36米;
    3.支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入;
    4.支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载;
    5.具备RS232通讯接口。

CRT直连画面与通过DVI距阵画面对比

    在测试这款DVI距阵DVI0808前，我们的评测人员将电脑输出信号直接连接直CRT显示器，将每个要测试的画面图片都先拍摄好，再将利用VGA转DVI信号线VGA端接电脑信号输出端口、DVI端接距阵DVI0808的输入端口，同时距阵DVI0808输出端同DVI转VGA信号线的DVI端相连，VGA端连CRT显示器。下面我们就来一起观赏下电脑信号与CRT显示器直连跟电脑信号通过快捷距阵DVI0808后的画面对比图吧：

静态图片画面对比



             信号直连画面图                      信号通过快捷距阵DVI0808后画面图

    直接从上面两张图中我们很难发现什么有不同的地方。不过，当我们点击进去观赏大图再仔细观看时就可以发现两张图片之间还是存在着细微的差距，信号通过快捷距阵DVI0808后的人物肤色要比信号直连画面人物的肤色要白一点。



              信号直连画面图                     信号通过快捷距阵DVI0808后画面图



              信号直连画面图                     信号通过快捷距阵DVI0808后画面图

    在色彩上，上面两张图片的色彩可以说算得上非常丰富的了，不过在信号直连画面与信号通过快捷距阵DVI0808后画面中单凭我们普通的肉眼根本看不出两张图片有什么不同的，不管是大图还是小图都没有一点色彩失真的表现。



             信号直连画面图                      信号通过快捷距阵DVI0808后画面图

高清动画片对比图



             信号直连画面图                      信号通过快捷距阵DVI0808后画面图

    在远景图片中普通的静态图片也非常清晰，跟信号直连画面的效果没有任何区别，不过在高清动画片上信号经过快捷距阵DVI0808后的画面效果要比信号直连画面的效果有一定的差距，信号经过快捷距阵DVI0808后的画面中的草、木、动物等物体的轮廓不是很清晰，有点发虚，也有可能是因为我们播放的是高清的缘故吧。



             信号直连画面图                     信号通过快捷距阵DVI0808后画面图



            信号直连画面图                      信号通过快捷距阵DVI0808后画面图

    通过上面我们可以看出信号经过快捷距阵DVI0808后画面还原得非常好，信号以及色彩都没有丢失，虽然通过快捷距阵DVI0808后的画面要比直连原信号的画面有点点细微的偏白，但这在实际使用中应该不会有任何影响。

LCD直连画面与通过DVI距阵画面对比

LCD直连画面与通过快捷（CREATOR）DVI矩阵画面对比



                信号直连画面图                     信号通过快捷DVI0808矩阵画面图



             信号直连画面图                         信号通过快捷DVI0808矩阵画面图



              信号直连画面图                        信号通过快捷DVI0808矩阵画面图



               信号直连画面图                      信号通过快捷DVI0808矩阵画面图



             信号直连画面图                        信号通过快捷DVI0808矩阵画面图

    在使用LCD显示器对快捷DVI0808矩阵进行测试时，为了更精准的测试性，评测人员同样先将电脑信号直接连在LCD显示器上将要测试的画面图片都一一的拍摄了下来，然后再将通过快捷DVI0808矩阵后的电脑信号连接至LCD显示器。

    在测试过程中我们发现电脑信号直接连接在液晶显示器上显示出来的画面与通过快捷DVI0808矩阵后显示出来的画面几乎没有差别。为了更具有说服力，在测试后我们将直连的画面图与通过快捷DVI0808矩阵后的画面图进行详细的对比，在对比图中两张图片也中是有非常小的细微差别，当然，这也有可能是由于液晶显示器的性能等多种因素遭成的。不过总体来讲快捷DVI0808矩阵的表现还是相当出色的，不管是在图片中的色彩表现、人物细节、景物的层次感还是在文字的表现上与原信号的画面都没有发生变化。

RGB矩阵RGB16HV外观、内部构造、技术

快捷RGB矩阵

    RGB16HV是CREATOR新一代产品，在原有的基础上加强了信号长距离传输失真补偿技术。矩阵前面板带有操作键盘，通过操作键盘可实现所有矩阵功能，采用高档材料制作，内置气压缓冲技术，按键寿命可达50万次。

快捷RGB矩阵 外包装

快捷RGB矩阵 外观

快捷RGB矩阵 按键

快捷RGB矩阵 LOGO

快捷RGB矩阵 接口

快捷RGB矩阵 内部构造

快捷RGB矩阵 内部构造

快捷RGB矩阵 内部构造

快捷RGB矩阵 遥控器

快捷RGB矩阵 附件

技术参数：

视频:
增益  0 dB
带宽  425MHz (-3dB),满载
        0 -10MHz: ≤ +/-  0.1dB
        0 -130MHz:≤+/-  0.4dB
多通道对一通道串扰和 -55dB @105 MHz,
微分相位I/0S <1.28度，3.58MHz
微分相位误差 0.1%, 3.58-4.43MHz
微分增益误差 0.1度, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型  RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）

视频输入:
接口   16X5BNC母接口
信号强度 1V p-p  Y成分视频、S-video，复合视频； 0.7V p-p  RGB（电脑信号）；0.3V p-p  R-Y 与B-Y成分视频、 S-video
最小/最大电平模拟信号: 0.5V ~ 2.0V p-p
阻抗  75 Ω
回波损耗 -30dB@5MHz
最大直流偏置误差 15mV

视频输出:
接口   4X5—128X5路BNC母接口
最小/最大电平  2.0V p-p
阻抗  75 Ω
回波损耗 -30dB@5MHz
直流补偿  最大±5mV

同步信号:
输入/输出信号类型 RGBHV, RGBS, RGsB, RsGsBs,
输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电平 AGC-TTL: 5Vp-p, unterminated
输入阻抗 510 Ω
输出阻抗  75 Ω
极性 正或负（与输入完全一致）

控制种类:
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议波特率：9600, 数据位：8位,  停止位：1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
控制程序 《Switch 2.0》

规格:
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20° ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
机箱尺寸 485(L)X260(W)X275mm(H)
产品重量 11kg
平均故障间隔时间  30,000 小时
质保  1年免费保修,终生维护

RGB矩阵BNC5线连接后的画面欣赏

    我们将BNC5线VGA端连接至电脑另一端连接到快捷（CREATOR）RGB16HV矩阵的输入端，快捷（CREATOR）RGB16HV矩阵的输出端通过BNC5线连接至1080P高清液晶电视及液晶显示器。下面让我们一起来欣赏两个显示设备的画面对比。

快捷（CREATOR）RGB16HV矩阵 图片欣赏

通过快捷（CREATOR）RGB16HV矩阵的信号显示出来的图片中黑白过度自然非常自然。

快捷（CREATOR）RGB16HV矩阵 图片欣赏

通过快捷（CREATOR）RGB16HV矩阵的信号显示出来的图片各颜色都正常。

快捷（CREATOR）RGB16HV矩阵 图片欣赏

通过快捷（CREATOR）RGB16HV矩阵的信号显示出来的图片颜色非常艳丽，就象是真有一束真正的鲜花摆放在你面前一样。

快捷（CREATOR）RGB16HV矩阵 图片欣赏

快捷（CREATOR）RGB16HV矩阵 图片欣赏

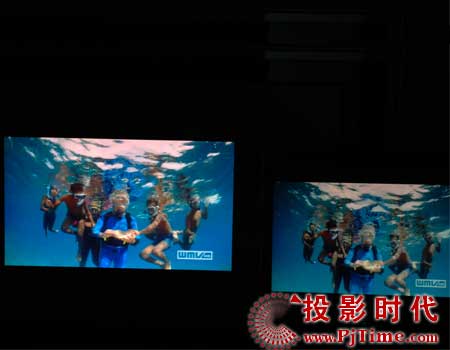

上面的图片是在播放着微软官方网站上的720P高清电影片段中的一幕，图片中海水的颜色还原的非常到位，人物在水中动起的轻微波浪层次感也非常好。

快捷（CREATOR）RGB16HV矩阵 图片欣赏

快捷（CREATOR）RGB16HV矩阵 图片欣赏

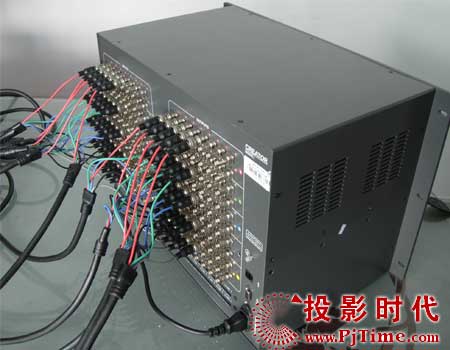

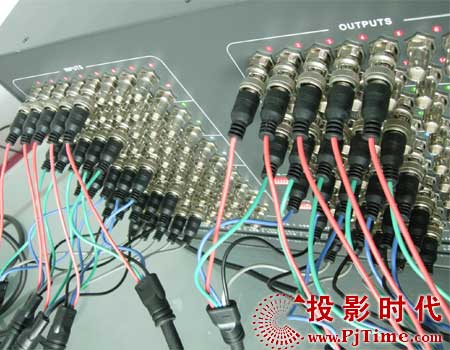

BNC5线连接至快捷（CREATOR）RGB16HV矩阵

BNC5线连接至快捷（CREATOR）RGB16HV矩阵



RGB矩阵直连画面与接投影机画面对比

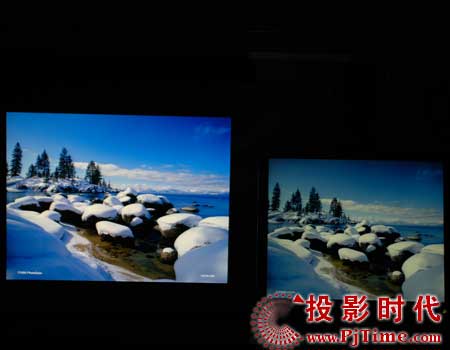

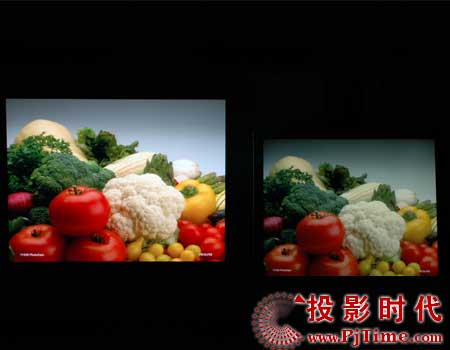

快捷RGB矩阵RGB16HV直连画面与接投影机画面对比图

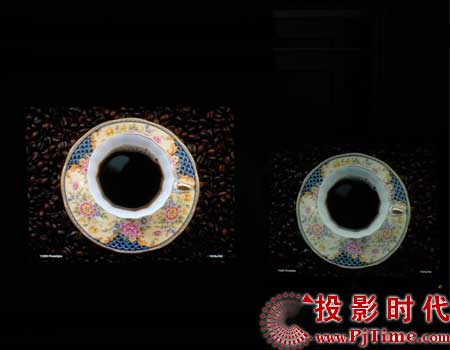

             信号直连画面图                   信号通过RGB矩阵后画面图



           信号直连画面图                   信号通过RGB矩阵后画面图



             信号直连画面图                 信号通过RGB矩阵后画面图



              信号直连画面图                信号通过RGB矩阵后画面图



            信号直连画面图                  信号通过RGB矩阵后画面图



              信号直连画面图                 信号通过RGB矩阵画面图

    为了更好的测试出快捷RGB矩阵RGB16HV的性能，评测人员将同一电脑输出的同一画面信号直接连接在投影机里投射的画面与信号通过RGB矩阵后的画面做了比较（投影机位置不变，投影距离不变，投影画面尺寸不变）。

    在测试中，电脑信号直接连在投影机上投射出的画面跟信号经过RGB矩阵后投射出的画面很难发现差别，几乎就跟同一画面一样，画面没有出现色彩失真、丢失等现象，画面的色彩跟原信号投射的画面色彩同样鲜艳，在文字表现上也没有出现锯齿以及发虚现象。可能是由于RGB矩阵至投影机间的连接线质量问题，所以经过RGB矩阵后的画面感觉要比信号直连的画面要暗点。总体来说快捷RGB矩阵RGB16HV的性能还是非常不错的，不光是连接及使用方便，操作也简单。

模拟综合应用方案

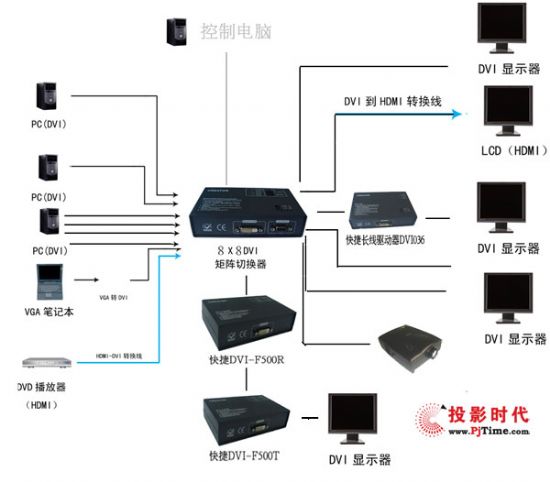

   为了更好的测试Creator矩阵切换产品的综合性能表现，我们模拟了一个综合显示解决方案，该方案以DVI0808数字矩阵为中心，配合DVI长线驱动器和DVI光纤传输器，可以实现一个完整的应用，为了让用户更好的说明该综合测试，我们简单的画了一个系统示意图，如下：

    在该方案中，中心DVI矩阵和各种信号源位于大楼机房内，其他终端显示位于不同的楼层中。输入的信号有VAG、DVI、以及HDMI信号，由于我们采用的是DVI信号的矩阵切换器，因此，在信号接入矩阵前先进行了信号的转换；从矩阵出来后，最多可以有八路输出，由于DVI信号正常的传输距离在7米左右，距离太长，会影响最终的输出效果，因此，对长距离的输出端，我们有选择的加入了快捷DVI-F500R/T光纤收放器，它可以使信号的有效传输距离最大扩大到500米，而对于不是十分远的传输端，中间加入了--快捷长线驱动器DVI036，该产品最大转输距离为40米，因此对于在40米内的而超过DVI正常传输距离的传输端DVI036都可以适用；而对于没有超出DVI信号正常传输距离的传输端则可以直接与输出设备相连接。另外，矩阵切换器信号输入输出切换控制则是通过RS-232利用电脑主机进行控制。

    本综合测试中，我们包含了具有HDMI输出接口DVD播放机、笔记本电脑、PC机等常用信号源设备，显示设备包含了投影机、液晶显示器、液晶电视等设备，基本上涵盖了目前AV工程的常用需求。从该综合测试中，我们感觉Creator信号设备使用简单、操作容易、信号稳定、画面表现效果非常出色。

体验总结

    在此次体验过程中，我们也真正深刻的体验到了矩阵产品给我们带来的方便快捷，其在大屏幕AV行业的重要地位，尤其在复杂的多媒体会议室工程中必不可少。

    虽然我们在体验过程中发现矩阵切换的一些细微的问题和不足，诸如原始信号细节部分丢失、LCD显示效果微略模糊，信号稍微延迟等，但我们整体感觉Creator矩阵产品的性能表现相当出色，一点也不差于国外同类产品，在国产产品中更是居于领先。同时这些现象对于一些非专业用户来说，并没有什么太大视觉影响，可以完全满足实际应用需求，相信未来这些细微之处会做得更完美。

    从目前应用的领域来看，矩阵产品可以说非常的广泛，诸如交通领域、电视台、体育赛场、大型会议室、安防中心等广大领域；大家都知道，在足球比赛中，速度非常快，如果传统的来回切换视角肯定会跟不上速度，而且还会导致画面出现卡壳或失去信号，矩阵切换器的好处就在于来回切换视角，不会出现上述现象，而且能非常准确快速的随着足球的移动而切换镜头。再比方说用的最多的交通电子眼，某处出现交通意外，交通警察能第一时间查看到地理位置，可以来回切换交通的拥堵情况，更快速的解决交通流畅。

    随着整个安防行业向数字化、网络化的发展，矩阵系统的数字化、网络化是一个不可逆转的事实，数字矩阵、网络虚拟矩阵将进一步冲击模拟矩阵的市场空间。但是基于目前的技术条件，这种模拟和数字并存和相互渗透和结合的模式还要持续相当长的时间。
