增强信号还原清晰影像－长线驱动器

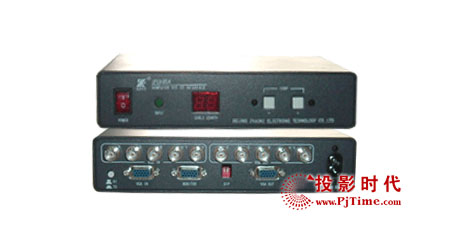

兆科IFU-105A长线驱动器

　　IFU-105A长线驱动器型信号分配器属长线传输型分配器。输入5BNC(RGBHV)或HD15针，输出1为5BNC（RGBHV），输出2为HD15针，监视口（MONITOR）HD15针。可以分离同步、复合同步、绿同步输出。相比于其它品牌的产品，IFU-105A长线驱动器最大的特点是其传输距离可以自己调节，最大传输距离300米。可较好解决由于数据传输线过长等原因造成的输出端设备（如投影机）显示颜色失真，图象、文字重影或拖尾等现象。

输入接口： 1路5BNC（RGBHV）或HD15（VGA）
2个输入端可互为环通输出
输出接口： 1路5BNC（RGBHV）
1路HD15（VGA）
监视输出： 1路 HD15（VGA）
RGB模拟通道： 带宽330MHz（－3db）
输入阻抗75Ω或高阻,由阻抗开关设置
输出阻抗75Ω
行场同步通道：输入电平1－5Vp-p
输出电平TTL
输入阻抗75Ω或1KΩ(机内跳线设置)
输出阻抗75Ω
复合同步 负极性
绿同步 负极性0.3V
传输距离： 75-3电缆最大传输距离300m，详细传输距离设定见下表：

电缆长度（米） 10 20 30 40 50 60 70 80 90 100
开关设定 1 2 3 4 5 6 7 8 9 A
电缆长度（米）110 120 130 140 150
开关设定 B C D E F

对于75-2电缆,按上表数字的二分之一计算.75-5电缆按上表数字的2倍计算.

支持分辨率： 1600*1200
电源： 交流220V/50Hz
外形尺寸： 235×155×45mm
配件： VGA信号输入线
