增强信号还原清晰影像－长线驱动器

长线驱动器概念及用途

    工程中构建一个VGA信号传输、分配系统时，长距离传输是一个常见问题。 由于信号传输距离较远，传输系统的参数及周围电磁环境对信号质量产生的影响不容忽视，常见到的现象表现为：图像模糊、变暗、 拖尾和重影，以及图像显示不稳定（如：跳动或黑屏等）等。

    造成模糊拖尾和变暗现象的原因从原理上可分为两部分，一是信号在传输过程中的幅频特性既带宽不够而引起的模糊和变暗；二是传输过程中的群延时特性造成的拖尾现象。幅频特性，简言之就是不同频率分量与幅度衰减之间的关系，以1024*768分辨率为例，一般认为其带宽在90~120MHz之间，所以我们关心100米100MHz的衰减情况。就矩阵切换器和分配器而言，本身均带有一定的提升和驱动能力，满足信号传输不是问题，但考虑到接插件的损耗，此部分的提升和驱动能力在传输系统设计和分析时不予考虑。目前造成模糊、变暗、拖尾现象的问题主要集中在传输的电缆上，因为传输中使用的电缆，就幅频特性而言，其衰减呈反对数型。

    为了解决以上问题，信号传输设备类厂商研发出了的长线驱动器，长线驱动器型信号分配器属长线传输型分配器，它可较好的解决（图象信号（视频、计算机VGA、高清电视HDTV）在因传输线过长等原因造成的信号损耗，如解决图像模糊、变暗、拖尾、重影以及图像显示不稳定（跳动或黑屏）等现象的专用驱动设备。我们一般在电缆的起始端，加入长线驱动器，有意放大线路上被衰减的信号，使得整个信号频段完全恢复原样，从而消除拖尾现象。长线驱动器广泛应用于大屏幕显示、多媒体显示控制、视频会议、监控等需要高品质图象显示的工程中。可以提高复合视频、Y/C色差分量视频、RGB、RGBHV、YPbPr 、YCbCr分量视频的传输距离和图象质量。

兆科IFU-105A长线驱动器

　　IFU-105A长线驱动器型信号分配器属长线传输型分配器。输入5BNC(RGBHV)或HD15针，输出1为5BNC（RGBHV），输出2为HD15针，监视口（MONITOR）HD15针。可以分离同步、复合同步、绿同步输出。相比于其它品牌的产品，IFU-105A长线驱动器最大的特点是其传输距离可以自己调节，最大传输距离300米。可较好解决由于数据传输线过长等原因造成的输出端设备（如投影机）显示颜色失真，图象、文字重影或拖尾等现象。

输入接口： 1路5BNC（RGBHV）或HD15（VGA）
2个输入端可互为环通输出
输出接口： 1路5BNC（RGBHV）
1路HD15（VGA）
监视输出： 1路 HD15（VGA）
RGB模拟通道： 带宽330MHz（－3db）
输入阻抗75Ω或高阻,由阻抗开关设置
输出阻抗75Ω
行场同步通道：输入电平1－5Vp-p
输出电平TTL
输入阻抗75Ω或1KΩ(机内跳线设置)
输出阻抗75Ω
复合同步 负极性
绿同步 负极性0.3V
传输距离： 75-3电缆最大传输距离300m，详细传输距离设定见下表：

电缆长度（米） 10 20 30 40 50 60 70 80 90 100
开关设定 1 2 3 4 5 6 7 8 9 A
电缆长度（米）110 120 130 140 150
开关设定 B C D E F

对于75-2电缆,按上表数字的二分之一计算.75-5电缆按上表数字的2倍计算.

支持分辨率： 1600*1200
电源： 交流220V/50Hz
外形尺寸： 235×155×45mm
配件： VGA信号输入线

Creator　DVI-036长线驱动器

    Creator DVI-036长线驱动器是一款增强DVI信号的产品。在多媒体应用系统中，往往需要一个DVI显示终端能在距DVI信号源有一个较大的应用范围内显示高清晰的画质。但在DVI 1.0标准下,其最高的信号传输速率高达1650M Hz，有效应用范围为5米，大大限制了源端与终端的距离。DVI-036长线驱动器产品专为解决这类工程问题而设计的，使源端与终端的有效应用距离达40多米（输入传输距离最大可达36米；输出传输距离最大可达7米）。支持最高分辨率高达1600×1200@60Hz；支持一路DVI信号输入，一路DVI信号输出；在设备工作时有信号指示灯，简化了系统检测　的时间，另外，该设备输入支持Windows即插即用。

技术参数：
- 视频信号带宽:1.65Gpbs
- 输入视频信号电压:1.2 volts p-p
- 输入DDC信号电压:5 volts p-p (TTL)
- 电源功耗:2 Watts (max.)
- 设备电源输入:12VDC

CREATOT HDMI-040长线均衡器

CREATOT HDMI-040长线均衡器

    HDMI-040长线均衡器可将HDMI信号利用普通国产电缆传输，使源端与终端的有效应用距离达50多米,再现高清晰画面。

    HDMI-040支持一路HDMI信号输入，输入均衡距离最大可达36米；一路HDMI信号输出,输出传输距离最大可达15米。可将具备HDMI接口的计算机或DVD机的音视频信号通过HDMI-040长距离传输，高保真输出高质量的音视频信号，真正解决了系统中长距离传输的问题。此外，HDMI-040 支持HDTV最高分辨率高达1080P；支持色彩深度达到24bit，长距离传输也照样展现令人震惊的前所未有的清晰画面。

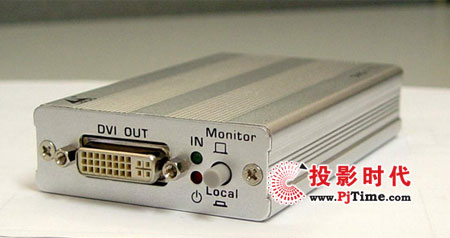

利国DVID-1*1L信号长距离传输驱动器

    利国DVID-1*1L一进一出DVI信号长距离传输驱动器，是用于DVI信号长距离传输的设备.它将DVI信号（DVI信号是将“R、G、B、H、V”信号数字化的新一种媒体信号）进行串并转换，对信号进行整形后，再进行并串转换。其可确保原始信号无失真地到达显示设备。最远传输距离可达20米，根据不同的传输距离，设备可以无限的连级使用，并且可以保证无损的传输信号。设备可24小时长年连续开机，操作简单方便。

     产品特性：

支持1路DVI-D输入和1路DVI-D输出；
可复制后级设备的EDID参数到输入口；
支持负载监测，能实时监测和显示输出通道是否连接有负载；
支持输入信号监测，能实时监测和显示当前各输入通道是否有信号接入。

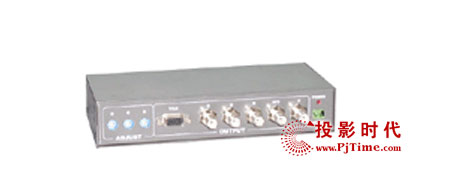

彩讯TMX9100 长线驱动器

　　彩讯TMX9100 长线驱动器是为工程应用设计的系列产品之一。采用同轴屏蔽线传输（彩讯采用双绞线的传输的长线驱动器型号TMX9200）该设备主要用于解决因计算机信号长线传输引起的图像拖尾现象；本设备具有两个长线驱动口和一个不带长线驱动的监视器接口，为方便工程使用，两个长线驱动口分别采用BNC 接口和三排15 针D 型连接器孔型接口，监视器接口采用三排15 针D 型连接器孔型接口，输入采用BNC 接口和三排15 针D 型连接器孔型接口两种方式。本处所指的计算机信号包括R、G、B、H、V（三个模拟通道，两个TTL 通道）的五路传输格式，如RGBHV、RGBS或RGsB信号，或多路复合视频信号。最远可以传240M。

　　另外，为了方便工程应用，TMX9100 长线驱动器提供一个监视器接口和一个环出接口。监视器接口MONITOR 可直接连接到本地监视器。不必再进行其它操作。如果需要使用两个本地监视器，可以把其中一个接到剩下的一个输入作为环出使用的，比如输入接VGA IN 时，RGB IN 可作为环出监视器接口使用。此时必须把RGB 开关按为高阻方式。

TMX9100驱动器

TMX9100主要特征

　　三组16级补偿调整设置，更加迎合工程实际需求
　　可兼容最高达1600x1200的高质量的RGBHV计算机视频信号传输
　　可兼容传输三路复合视频、S-视频、RGBS、RGsB、RGBs、YPbPr、YCbCr
　　H、V极性调整------同步信号反相功能

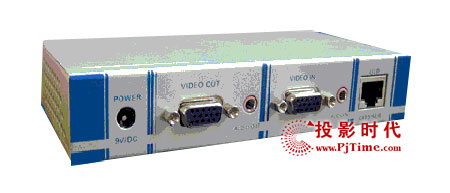

易控创新　ZY-VGAR300

　　北京易控创新科技有限公司生产的ZY-VGAR300接收器(VGA信号延长器、VGA信号长线驱动器)是VGA长距离传输的接收器，它与VGA发送器配合使用可传输VGA信号300米，它专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。

　　ZY-VGAR300可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350MHz。接收端采用业界独有的平衡输入信号缓冲、地电位隔离、可变增益放大、平衡/非平衡转换、五段极点加权均衡补偿、共模信号恢复、输出增益调节、同频信号解码、高保真视频分配等多级广播级视频信号处理技术，同时还具有连续的亮度和对比度控制，传输距离达到300米(1024*768/75Hz)，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。此外，多出的一对双绞线可以传输音频信号。

安科特 视频长线驱动器

　ANT-BT200

    根据长线驱动器的采用的传输线缆不同有两种产品。一种是采用同轴屏蔽线传输的视频长线驱动器，一种是采用双绞线的传输长线驱动器设备。安科特 视频长线驱动器ANT-BT200是一款采用同轴屏蔽线传输，具有两个长线驱动口和一个不带长线驱动的监视器接口，为方便工程使用，两个长线驱动口分别采用BNC接口和三排D15针连接器孔型接口，监视器接口采用三排D15针连接器孔型接口，输入采用BNC接口和三排D15针连接器孔型接口两种方式（具有环出功能）。本处所指的计算机信号包括R、G、B、H、V（三个模拟通道，两个TTL通道）的五路传输格式，如RGBHV、RGBS或RGsB信号，或多路复合视频信号。

    视频长线驱动器拓扑图

视频长线驱动器ANT-BT200主要特性：

    三组16级补偿调整设置，更加迎合工程实际需求
    可兼容最高达1600x1200的高质量的RGBHV计算机视频信号传输
    可兼容传输三路复合视频、S-视频、RGBS、RGsB、RGBs、YPbPr、YCbCr
    H、V极性调整------同步信号反相功能
    可享受厂家终身保修的承诺
