CREATOR 450MHz 64/128 大型高端RGB矩阵切换器的研发历程

450MHz超高带宽高性能大型矩阵研发背景

    CREATOR是国内规模和产销量最大的专业矩阵生产厂商之一，在高端矩阵生产上，更是国内首家能够生产通过450M（-3dB）以上带宽认证的64系列与128系列RGB矩阵的专业厂家。RGB64系列与128系列，也是CREATOR研发团队历经三年，依据大量而广泛的工程应用方面的数据，在工艺、结构及性能上作突破性提升，使得该系列产品持续领先于其它普通的同类RGB矩阵。

    众所周知，与中小型矩阵相比， 450M(-3dB)以上高带宽大型RGB矩阵的开发难度是成倍地提高的。首先，大型矩阵构建时就意味着要用更多的内核IC与相关元件，要占用更多的PCB板面积，要动用更多PCB板层，要用到的更多IC之间的连线，要消耗更多的电能，要产生更多的热能，要面对更多的热稳定问题。




 图一：CREATOR研发中心                 图二：矩阵项目组


    同时，大型矩阵必然会要求面对在更复杂的应用场合下使用的挑战，如用到复杂的冗余三相交流电供电、信号烦多、传输路长、信号线跨度大等，亦要考虑到与各种相关接口设备的级联，如五类线传输器、光纤传输器、长线驱动器、倍线器等关联使用，并且要考虑各种终端显示设备的完全兼容等问题。而这此设备规格、性能不一，可能是专业设备，也可能是“有中国特色，要求有超强纠错功能才能应用”的设备。

    除去设备兼容上的要求外，还要考虑施工问题。选用大型矩阵，往往是因为信号源过多，需要交叉切换。所以，传输线材也多，造成施工难度加大，而且施工技术以及线材的选用，都使实际显示效果有重大影响。

    因此，大型的矩阵电路的适应性及兼容性方面的设计变得尤为重要，对设计的立项标准及相关检测设备也具有相当高的要求。

    从经济角度及影响力方面，大型矩阵的成本及应用场合，都不是一般的小型投影工程能够涉及到的，大部分都是应用在军队、政府、指挥监控等重要部门，所以系统的稳定性、连续工作性、成像性能等，都是极其重要，哪怕有一点出错，就会影响到整个应用系统的使用，造成严重后果。

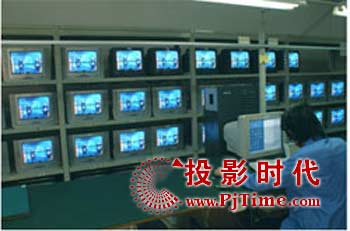

 图四：出厂前的矩阵模拟应用测试                  图五：模拟应用测试线


    综上所述，大型矩阵的研发与生产，并不是简单的线路改造、增加几块芯片就可以完成的。必须经过一系列的研究调查、实例分析，制订出严格的设计标准，依靠技术和经验的积累，并配备先进的检测仪器和环境，才能进行一个高标准的产品立项。CREATOR 64系列与128系列高带宽RGB大矩阵，就是在这种情况下，在国内首行研发出了450MHz超高带宽的高性能大型矩阵。

 图五：模拟应用测试线

CREATOR高端RGB矩阵切换器的重大突破

    CREATOR拥有国内AV行业中较大规模的产品研发中心，投入巨资引进了一批国外先进的检测仪器，数十位资深的研发工程师在这里完成产品的技术论证和应用研发。其中矩阵项目组，共有十多位成员进行理论及应用研究，完成从基础理论到实际应用产品的研发过程，无论从图像处理技术、芯片选用、电路设计、测试环境以及工程应用反馈等，均全程进行跟踪，使CREATOR大型矩阵一直保持最高的标准。在该系列产品在以下几个方面有着重大突破。

    首先，采用了分段补偿技术，突破核心芯片的带宽限制，从而把矩阵带宽提升到450MHz的历史新高点。

    第二，深度应用严格与精准的信号完整性(SI)处理技术，包括国内率先采用6层电路板设计布线方案，包括64系列及以上的RGB矩阵应用了插卡式RGBHV-A信号分箱结构，将矩阵的全频带响应控制在更平滑的范围，同时将矩阵串扰推进到理想低点。

    第三，为保证任意一个输入通道到输出通道的响应都稳定在450M(-3dB)以上，更是对PCB进行整体建模，与反复测试验证相结合的方法，达到响应稳定性的收敛。

    第四，为保证大矩阵中数量众多的元件都具有足够稳定性，85%的元件采购都是由全球排位前三位的供应商提供的，如MOLEX、SAMSUNG等，其它的15%中，每个元件至少也是来自具有严格认证的供应商。所有元件必须经过一整套严格的元器件进仓前认证测试筛选，如金属器件必须通过严格的盐雾测试，如电气元件必须通过严格的高温测试，如所有的接插件必须通过严格的盐雾震动测试，另外所有成品在入库前必须经过严格的72小时老化测试。

    第五，为保证大矩阵具有完善的兼容性，CREATOR研发团队分批、分阶段到全球有代表性的工地，实测第一手应用状况的数据。

    第六，为保证操作的快捷与人性化，部分型号特引入了CREATOR成熟触摸屏控制模式， 配合红外遥控、RS-232串口控制、软件控制方式或最新可选的基于WEB的IE控制方式及丰富的控制操作指令集，让用户应付自如。

    第七，为保证在众多复杂的安装使用环境下，产品有着同样出色的性能表现，我们加入了V2.0的静电保护技术、主控制uC的看门狗技术、断电现场记忆保护技术。

    第八，引入了HV同步校正技术和增益补偿技术，继续提升画面稳定的效果。

    第九，坚定应用美国ATMEL的AVR系列高端处理器，保证高速系统处理速度，切换时间小于200nS，大大减少了黑屏时间。还有更多更多的细节提升与完善，CREATOR让产品做到了尽善尽美，并且通过了时间和实践的双重考验，从而让CREATOR的产品成为拥有国内最多工程应用案例的产品之一。

    例如：CREATOR在国内首家生产出RGB128系列矩阵并成功应用到了北京总参某部的工程项目中，同时RGB64系列以上矩阵以其过硬的技术和稳定优良的表现获得了广大客户的认同，典型用户包括乌市某公安局、四川某军区、深圳某公安局、湖北某指挥学院、广东某军区等等。

    CREATOR已经通过了TUV公司的ISO9001-2000国际质量体系认证和欧盟的CE认证，产品生产执行ROHS欧盟环保要求标准，完全符合国际标准。

    CREATOR 高端RGB系列大型矩阵主要应用于广播电视工程、多媒体会议厅、礼堂、舞台、大屏幕显示工程、电视教学、指挥控制中心等专业高端场合。CREATOR产品以其更丰富的产品线和高档优质的产品赢得了广大用户的欢迎，产品畅销海内外，远销欧洲、美国、东南亚、澳洲等地，用户包括政府、军队、企事业单位、学校等，深受广大用户的喜爱和好评。
