CREATOR 450MHz 64/128 大型高端RGB矩阵切换器的研发历程

    CREATOR是国内规模和产销量最大的专业矩阵生产厂商之一，在高端矩阵生产上，更是国内首家能够生产通过450M（-3dB）以上带宽认证的64系列与128系列RGB矩阵的专业厂家。RGB64系列与128系列，也是CREATOR研发团队历经三年，依据大量而广泛的工程应用方面的数据，在工艺、结构及性能上作突破性提升，使得该系列产品持续领先于其它普通的同类RGB矩阵。

    众所周知，与中小型矩阵相比， 450M(-3dB)以上高带宽大型RGB矩阵的开发难度是成倍地提高的。首先，大型矩阵构建时就意味着要用更多的内核IC与相关元件，要占用更多的PCB板面积，要动用更多PCB板层，要用到的更多IC之间的连线，要消耗更多的电能，要产生更多的热能，要面对更多的热稳定问题。




 图一：CREATOR研发中心                 图二：矩阵项目组


    同时，大型矩阵必然会要求面对在更复杂的应用场合下使用的挑战，如用到复杂的冗余三相交流电供电、信号烦多、传输路长、信号线跨度大等，亦要考虑到与各种相关接口设备的级联，如五类线传输器、光纤传输器、长线驱动器、倍线器等关联使用，并且要考虑各种终端显示设备的完全兼容等问题。而这此设备规格、性能不一，可能是专业设备，也可能是“有中国特色，要求有超强纠错功能才能应用”的设备。

    除去设备兼容上的要求外，还要考虑施工问题。选用大型矩阵，往往是因为信号源过多，需要交叉切换。所以，传输线材也多，造成施工难度加大，而且施工技术以及线材的选用，都使实际显示效果有重大影响。

    因此，大型的矩阵电路的适应性及兼容性方面的设计变得尤为重要，对设计的立项标准及相关检测设备也具有相当高的要求。

    从经济角度及影响力方面，大型矩阵的成本及应用场合，都不是一般的小型投影工程能够涉及到的，大部分都是应用在军队、政府、指挥监控等重要部门，所以系统的稳定性、连续工作性、成像性能等，都是极其重要，哪怕有一点出错，就会影响到整个应用系统的使用，造成严重后果。

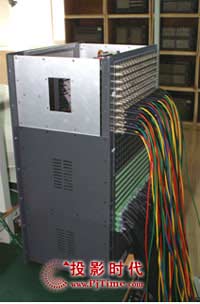

 图四：出厂前的矩阵模拟应用测试                  图五：模拟应用测试线


    综上所述，大型矩阵的研发与生产，并不是简单的线路改造、增加几块芯片就可以完成的。必须经过一系列的研究调查、实例分析，制订出严格的设计标准，依靠技术和经验的积累，并配备先进的检测仪器和环境，才能进行一个高标准的产品立项。CREATOR 64系列与128系列高带宽RGB大矩阵，就是在这种情况下，在国内首行研发出了450MHz超高带宽的高性能大型矩阵。

 图五：模拟应用测试线
