制胜高清 CREATOR九款DVI新品同步上市

DVI-F500T/R光纤收发器

    DVI-F500T/R光纤收发器，可实现把DVI信号源输送远程处进行处理。该设备支持一路DVI信号传输。光输入、输出接口采用单/多模LC型。光连接口符合IEEE802.3z中1000BASE_LX光连接规范。光纤传输距离为1米～500米多模光纤，1米～10公里单模光纤。支持最高分辨率高达1600×1200@60Hz，DVI-F500T(发送器) 支持1路DVI-D输入, 1路DVI-D输出及一组光输出（4个光输出口为一组，即一路DVI信号）。DVI-F500R (接收器)支持一组光输入，1路DVI-D输出。具有光模块输入信号指示，负载输入指示。本设备与VGA－F500T或VGA－F500R配合使用，不但可以实现数字DVI信号或模拟VGA信号的长距离传输（其最大传输距离可达500米），而且还可以实现模拟VGA信号到数字DVI信号的转换，也可以实现数字DVI信号到模拟VGA信号的转换。

    主要特性：

支持最高分辨率高达1600×1200@60Hz；
DVI-F500T 支持1路DVI-D端子输入, 1路DVI-母端子输出及一组光输出（4个光输出口为一组，即一路DVI信号）；
DVI-F500R 支持一组光输入，1路DVI-D母端子输出；
光模块输入信号指示；
负载接入指示。

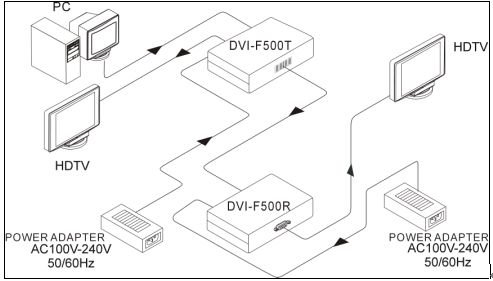

    连接示意图：
