制胜高清 CREATOR九款DVI新品同步上市

DVI-0401切换器

    日前，CREATOR公司隆重推出系列DVI产品，产品主要以DVI信号传输,光纤传输及高清晰画质为研发主题。产品体型轻巧，迷你型外观设计，人性化的设置，操作简便及具有实用性。此系列产品均采用100%全数字化接口DVI-D接口。在向数字媒体转变的今天，DVI产品将是各多媒体工程中必不可少的设备。此九款DVI产品将为用户解决在多媒体应用系统中难以解决的问题，如需在较远距离传输下再现高清晰画质，实现多个DVI信号之间的切换，把模拟的RGBHV或RGsB信号转换为DVI信号，把DVI信号转换为RGBHV（红绿蓝行场）、RGBS（红绿蓝+复合同步）或RGsB（红绿蓝，同步在绿路）的格式信号等，该系列产品均能实现以上功能，既减少系统成本，又大大提高了系统的可靠性。此系列产品将以其独特的高新技术、高可靠性与稳定性、及非常具有竞争力的价格，在竞争激烈的市场中占具各种优势，同时也将为DVI高清市场推向更高的领域。

    DVI-0401是一款4路DVI信号输入1路DVI信号输出的切换器。可实现一个数字显示终端在多个DVI信号源之间切换显示画面。在多媒体应用系统中，往往需要一个数字显示终端能在多个DVI信号源之间切换显示画面。在DVI 1.0标准下,其最高的信号传输速率高达1650M Hz。如果为每一DVI信号源配置一显示终端，这样既增加了系统成本，又大大降低了系统的可靠性。DVI-0401切换器产品专为解决这类工程问题而设计的。

    DVI-0401切换器采用标准的DVI-D接口。设备最高分辨率高达1600×1200@60Hz，绝对的高清晰。本设备提供4路DVI-D输入，1路DVI-D输出。支持RS－232，可通过RS－232控制端口与计算机的COM口或其它控制设备的COM口连接。还具有支持红外功能及按键切换控制，可通过面板上的按键随意切换DVI信号通道，还可通过遥控器进行切换DVI信号通道。设备的输出传输距离最大可达7米有效应用范围。支持输入、输出信号指示，输入支持Windows即插即用，使用户操作起来更加的简单。另外，还提供了指令控制功能，用户可根据需要通过指令查询产品参数及设置指令对产品进行控制。本设备与DVI-S4分配器配合使用，还可以实现DVI-0404的切换分配器。

主要特性：

支持最高分辨率高达1600×1200@60Hz；
支持4路DVI-D母端子输入；
支持1路DVI-D母端子输出；
支持RS－232，红外遥控器，按键多种控制方式；
输出传输距离最大可达7米有效应用范围；
支持输入，输出信号指示；
输入支持Windows即插即用。

线路连接图：

DVI-S4分配器

    DVI-S4是一款1路DVI信号输入，4路DVI信号输出的分配器。可实现四个数字显示终端显示同一DVI信号源的画面。

    该设备采用标准DVI-D接口, 支持最高分辨率高达1600×1200@60Hz,视频信号带宽为1.65Gpbs。提供1路DVI-D输入，4路DVI-D输出。输出传输距离最大可达7米应用范围。还具有DVI信号输入，输出指示及电源指示。与DVI-0401切换器配合使用，还可以实现DVI-0404的切换分配器。

    主要特性：

支持最高分辨率高达1600×1200@60Hz；
支持1路DVI-D母端子输入；
支持4路DVI-D母端子输出；
输出传输距离最大可达7米应用范围；
支持输入，输出信号指示；
输入支持Windows即插即用。

系统连接示意图：

DVI-036长线驱动器

    DVI-036长线驱动器能够把DVI显示终端在距DVI信号源有一个较大的应用范围内显示高清晰的画质。在多媒体应用系统中，通常需要一个DVI显示终端能在距DVI信号源有一个较大的应用范围内显示高清晰的画质。在DVI 1.0标准下,其最高的信号传输速率高达1650M Hz，有效应用范围为5米，大大限制了源端与终端的距离。DVI-036长线驱动器产品专为解决这类工程问题而设计的。DVI-036长线驱动器可将DVI信号利用普通国产电缆传输，使源端与终端的有效应用距离达40多米,再现高清晰画质。该设备支持最高分辨率高达1600×1200@60Hz，支持1路DVI-D输入，1路DVI-D输出，输入传输距离最大可达36米，输出传输距离最大可达7米，提供输入，输出信号指示。

    主要特性：

支持最高分辨率高达1600×1200@60Hz；
支持1路DVI-D母端子输入；
支持1路DVI-D母端子输出；
输入传输距离最大可达36米；
输出传输距离最大可达7米；
支持输入，输出信号指示；
输入支持Windows即插即用。

    系统连接示意图：

DVI/VGA 240转换器

    DVI/VGA 240转换器能够把DVI信号转换为RGBHV（红绿蓝行场）、RGBS（红绿蓝+复合同步）或RGsB（红绿蓝，同步在绿路）的格式信号。也可用来把高分辨率和刷新率的DVI信号转换为适合模拟显示器显示的RGBHV、RGBS或RGsB格式信号。在实际工程应用中，从提高系统质量来看，整个系统全部采用数字化是一个很不错的办法。但是整个系统的成本将十分昂贵。为了既能提高系统的质量，又能降低系统成本，可以在系统中使用DVI信号来进行传输和处理。通过本设备把DVI信号转换为模拟RGBHV、RGBS或RGsB的格式信号，再送模拟显示器进行显示。

    该设备采用标准DVI-D接口。输入分辨率高达1600×1200@60Hz，输出支持RGBHV、RGBS和RGsB三种方式，另外，本设备还采用标准15HDF接口，可与各种带VGA接口的设备连接。支持输入信号指示，可以设置后端显示器的EDID参数或默认的EDID参数。

    主要特性：

输入分辨率高达1600×1200@60Hz；
输出支持RGBHV、RGBS和RGsB三种方式；
输入信号指示；
可以设置后端显示器的EDID参数或默认的EDID参数；
输入支持Windows即插即用。

    连接示意图：

VGA/DVI 250转换器

    VGA/DVI-250转换器可以把模拟的RGBHV或RGsB信号转换为DVI信号。

    该设备支持信号标准高达1600×1200×60Hz。支持1路模拟RGBHV或RGsB输入， 1路模拟输出，此两接口采用标准标准15HDF接口，可与各种带VGA接口的设备连接。支持1路DVI信号输出，此接口采用DVI 1.0标准接口；支持采样时钟频率调节，采样时钟相位调节，支持图像水平位置调节，图像垂直位置调节。通过面板上的按键可独立调节和保存各种输入分辨率下的各种可调节参数。支持信号输入指示。另外还具有一LCD屏，显示操作菜单，提示等，使设备操作起来更加的方便。本设备还提供一个数字信号输出口中任意选择一个进行输出的功能，方便设备在各多媒体系统中的应用。

    主要特性：

支持信号标准高达1600×1200×60Hz；
支持1路模拟RGBHV或RGsB输入；
支持1路模拟输出和1路DVI信号输出；
支持采样时钟频率调节；
支持采样时钟相位调节；
支持图像水平位置调节；
支持图像垂直位置调节；
可能独立调节和保存各种输入分辨率下的各种可调节参数；
输入支持Windows即插即用；
信号输入指示。

    系统连接示意图：

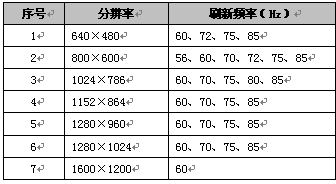

    设备支持分辨率见下表：

DVI-F500T/R光纤收发器

    DVI-F500T/R光纤收发器，可实现把DVI信号源输送远程处进行处理。该设备支持一路DVI信号传输。光输入、输出接口采用单/多模LC型。光连接口符合IEEE802.3z中1000BASE_LX光连接规范。光纤传输距离为1米～500米多模光纤，1米～10公里单模光纤。支持最高分辨率高达1600×1200@60Hz，DVI-F500T(发送器) 支持1路DVI-D输入, 1路DVI-D输出及一组光输出（4个光输出口为一组，即一路DVI信号）。DVI-F500R (接收器)支持一组光输入，1路DVI-D输出。具有光模块输入信号指示，负载输入指示。本设备与VGA－F500T或VGA－F500R配合使用，不但可以实现数字DVI信号或模拟VGA信号的长距离传输（其最大传输距离可达500米），而且还可以实现模拟VGA信号到数字DVI信号的转换，也可以实现数字DVI信号到模拟VGA信号的转换。

    主要特性：

支持最高分辨率高达1600×1200@60Hz；
DVI-F500T 支持1路DVI-D端子输入, 1路DVI-母端子输出及一组光输出（4个光输出口为一组，即一路DVI信号）；
DVI-F500R 支持一组光输入，1路DVI-D母端子输出；
光模块输入信号指示；
负载接入指示。

    连接示意图：

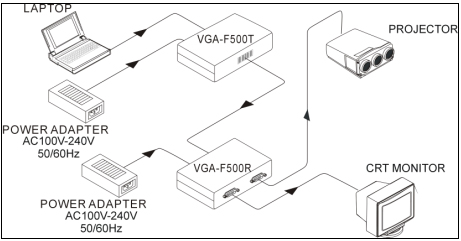

VGA-F500T/R光纤收发器

    VGA-F500T/R光纤收发器，可实现把模拟计算机显示信号送到远处进行处理。可解决在多媒体应用系统中，工程应用中带来的难以解决的问题，比如把信号送到远处处理时出现的：一、信号模糊；二、信号出现分色现象；三、信号产生重影和拖尾；四、信号出现网纹干扰等。VGA-F500T/R光纤收发器和相应的光收发系列产品就是专为解决这类工程问题而设计的。

    本设备采用标准DVI -D接口。支持一路模拟RGBHV输入，一组光输出。支持最高分辨率高达1600×1200@60Hz。VGA-F500T(发送器) 支持1路模拟15HDF端子输入,一组光输出（4个光输出口为一组）。VGA-F500R(接收器) 支持一组光输入，1路模拟15HDF端子输出及1路DVI-D端子输出。支持采样时钟频率调节，采样时钟相位调节，支持图像水平位置调节，图像垂直位置调节。可独立调节和保存各种输入分辨率下的各种可调节参数，支持信号输入指示，光输出指示。VGA-F500T/R光纤收发器与DVI-F500T或DVI-F500R配合使用，不但可以实现模拟VGA信号的长距离传输（在传输1600×1200@60Hz信号的情况下，其最大传输距离可达500米），而且还可以实现模拟VGA信号到数字DVI信号的轮换。

    主要特性：

支持最高分辨率高达1600×1200@60Hz；
VGA-F500T 支持1路模拟15HDF端子输入,一组光输出（4个光输出口为一组）
VGA-F500R 支持一组光输入，1路模拟15HDF端子输出及1路DVI-D端子输出
可调节和保存各种输入分辨率下的各种可调节参数；
支持采样时钟频率调节；
支持采样时钟相位调节；
支持图像水平位置调节；
支持图像垂直位置调节；
输入支持Windows即插即用；
信号输入指示；
光输出指示。
