浙江大学狄大卫团队，最新Nature！史上最小的LED像素！

    近期，浙江大学狄大卫教授&赵保丹教授团队以“Downscaling micro- and nano-perovskite LEDs”为题的论文发表在国际顶尖学术期刊Nature上。该团队创造了微米和纳米钙钛矿LED（micro-和nano-PeLED），这些器件的像素尺寸从数百微米到90纳米，创造了迄今为止报道的最小的LED像素。同时，创建的具有127,000PPI超高分辨率的LED像素阵列，也创造了所有类型LED阵列的最高分辨率纪录。

论文链接：https://www.nature.com/articles/s41586-025-08685-w

    论文研究内容及亮点

    Micro-LED的发明被认为是显示器的“终极技术”，然而，micro-LED的制造成本非常高，并且当其减小到约10微米或更小时，它们的效率会急剧下降，这阻碍了其在大规模商业应用中的潜力。在此基础上，浙江大学狄大卫教授&赵保丹教授团队提出微型钙钛矿LED（micro-PeLED）与纳米钙钛矿LED（nano-PeLED）的概念，探索传统LED难以达到的新尺寸极限。

图：红光和绿光micro/nano-PeLED像素阵列

    该团队提出了一种局域接触工艺。在附加的绝缘层中引入了由光刻制作的图案化窗口，以确保像素区域远离电极边缘。这种方法将避免钙钛矿材料因易暴露在电极边缘，产生非辐射能量损耗，从而使LED效率降低。

    基于该策略，该团队创建的绿色和近红外钙钛矿LED，降尺寸效应在约180纳米的极小尺寸才开始显现，这时nano-PeLED的效率降低至最高值的50%。这表明在超小尺寸范畴，micro和nano-PeLED比基于III-V族半导体的micro-LED效率更高，后者在尺寸低于10微米时效率显著下降。

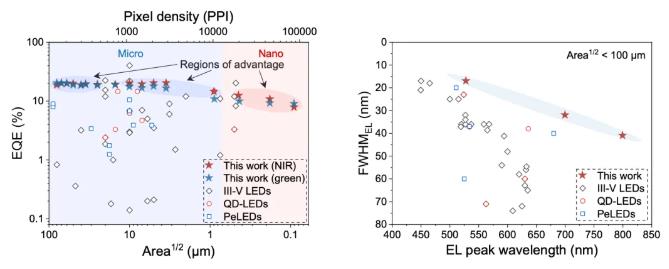

图：Micro/nano-PeLED与其他LED技术的比较

    该钙钛矿LED通过与领挚科技的TFT阵列显示芯片，以及后端阵列驱动系统集成，构建了有源矩阵micro-PeLED微显示器原型，能够呈现复杂的图像和视频，实现了其显示性能以及落地应用的验证。

图：有源矩阵micro-PeLED微显示器呈现的视频与图像

    上述工作中所用到的TFT阵列显示芯片，支持钙钛矿、QLED、OLED等多种显示材料，搭配后端阵列驱动系统后，即可实现图片及视频的点亮。此外，还提供芯片及系统定制服务，可根据客户需求调整芯片的像素尺寸、分辨率，系统的刷新率等多项规格，进一步提升验证效果。
