应用案例丨主流线助力万州三峡文化艺术中心一期大剧院

    重庆 万州三峡文化艺术中心

    一期大剧院

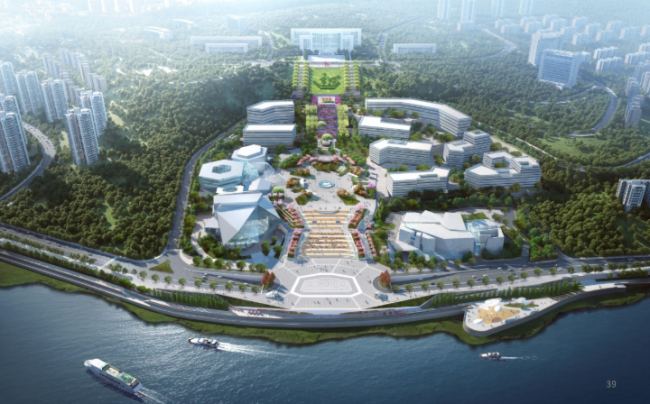

    三峡文化艺术中心大剧院位于万州区江南新区三峡移民纪念馆旁边的三峡文化艺术中心，是区级重点项目。项目总建筑面积35944.47㎡，分布在市民广场右侧，面朝长江，是一座以大剧场和音乐厅为主的大型艺术中心。

图片来源于网络

    三峡文化艺术中心分为两期，一期为大剧院、二期为音乐厅、文化馆、川剧团、曲艺团，总建筑面积约3.6万平方米。大剧院项目总建筑面积约2.2万平方米，高38.7米，包括一个1417座的大剧院、贵宾室、观众休息厅、化妆室、排练厅、办公、设备机房等附属设施。

    项目主要运用主流线品牌

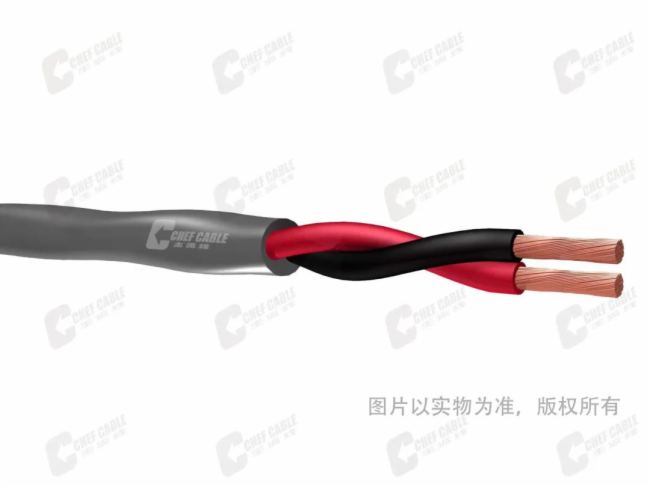

    扬声器线缆

C1108 扬声器线缆

    型号：E3CVVJ 2x1.5

    导体：高纯度(OFC)无氧铜丝

    导体截面积：1.5mm²

    标称外径：6.7mm

    标称重量：65kg/km

    标称导体直流电阻(20°C)：11.49Ω/km

    护套：PVC

    C1111 扬声器线缆

    型号：E3CVVJ 4x2.5

    导体：高纯度(OFC)无氧铜丝

    导体截面积：2.5mm²

    标称外径：11.2mm

    标称重量：189kg/km

    标称导体直流电阻(20°C)：6.9Ω/km

    护套：PVC

    C1112 扬声器线缆

    型号：E3CVVJ 2x4.0

    导体：高纯度(OFC)无氧铜丝

    导体截面积：4.0mm²

    标称外径：11.2mm

    标称重量：158kg/km

    标称导体直流电阻(20°C)：4.31Ω/km

    护套：PVC

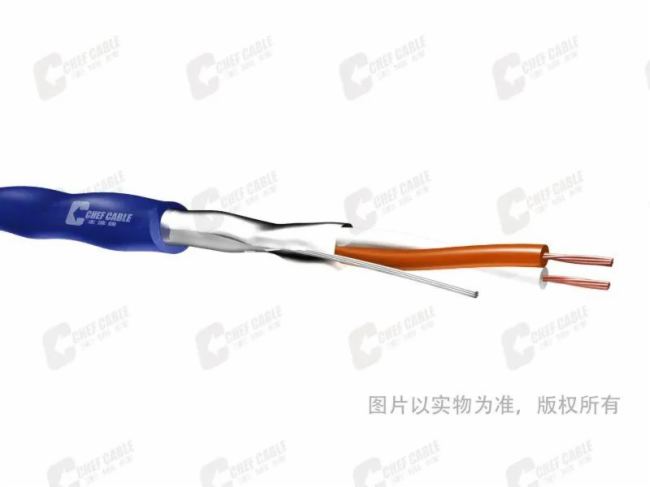

    音频安装线缆

C1303 音频线安装线

    型号：ACVVJP4 2x16/0.12+1

    导体：绞合无氧铜丝 2x16/0.12mm

    标称外径：4.0mm

    截面积：0.18mm²

    标称重量：22.7kg/km

    屏蔽：铝箔屏蔽+绞合镀锡无氧铜丝地线

    标称导体直流电阻(20°C)：95.76Ω/km

    护套：PVC

    标称电容：芯-芯 150pf/m

    标称电容：芯-屏蔽 270pf/m

C1304 音频线安装线

    型号：ACVVJP4 4x16/0.12+1

    导体：绞合无氧铜丝 4x16/0.12mm

    标称外径：4.5mm

    线对*截面积：0.36mm²

    标称重量：31.7kg/km

    屏蔽：铝箔屏蔽+绞合镀锡无氧铜丝地线

    标称导体直流电阻(20°C)：47.88Ω/km

    护套：PVC

    标称电容：芯-芯 140pf/m

    标称电容：芯-屏蔽 270pf/m

    数字音频线缆

C1602 数字音频线缆

    型号：DCVLTP4 2x7/0.18+1

    导体：绞合无氧铜丝2×7/0.18mm

    标称外径：4.1mm

    截面积：0.18mm²

    标称重量：17kg/km

    屏蔽：铝箔屏蔽+绞合镀锡无氧铜丝地线

    标称导体直流电阻(20°C)：95.76Ω/km

    护套：PVC

    标称电容：芯-芯 55pf/m

    标称特性抗阻：110Ω

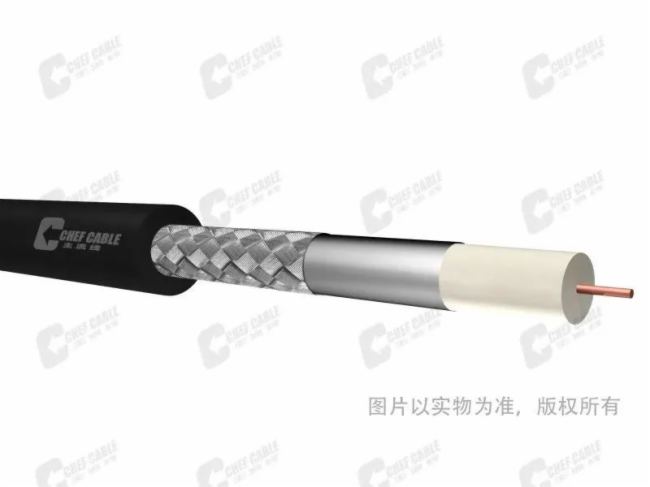

    RG6 HD数字视频线缆

C1831 高清数字视频线

    型号：DSC1VFCH7 75-5-1

    标称外径：6.9mm

    标称重量：61kg/km

    屏蔽：铝箔+镀锡铜丝编织屏蔽

    最小弯曲半径：70mm

    护套：阻燃PVC

    标称特性阻抗：75Ω

    标称电容：芯-屏蔽 53pf/m

    标称衰减：

    18.54db/100m@750MHZ

    26.44db/100m@1500MHZ

    37.53db/100m@3000MHZ

    标称回波损耗：

    (5-1000Mhz) ≥23dB

    (1001-3000Mhz) ≥16dB

    50Ω无线话筒馈线

C1832 50Ω无线话筒馈线

    型号：SC1VFCH7 50-5-1

    导体：单根铜丝1×1.8mm

    标称外径：7.5mm

    标称重量：82kg/km

    屏蔽：铝箔+95%镀锡铜丝编织屏蔽

    最小弯曲半径：80mm

    护套：PVC

    标称特性阻抗：50Ω

    标称电容：芯-屏蔽 84pf/m

    标称衰减：

    14.1dB/100m@440MHz

    19.0dB/100m@750MHz

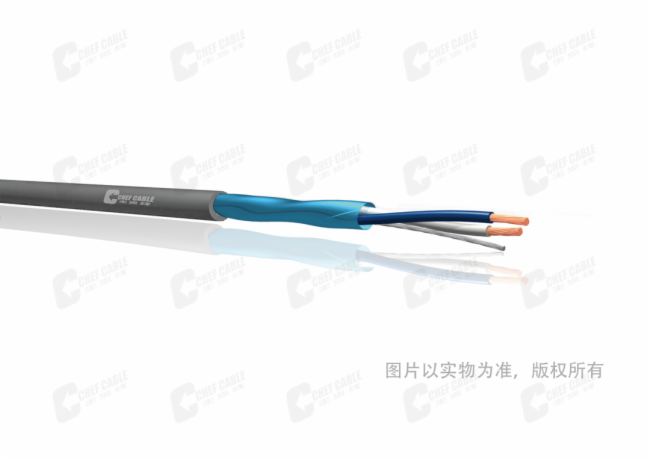

    麦克风线缆

C1203 麦克风线缆

    型号：RCEVJP 2x37/0.10

    导体：绞合无氧铜丝 2×37/0.10mm

    导体截面积：0.3mm²

    标称外径：6.0mm

    标称重量：51.1kg/km

    标称导体直流电阻(20°C)：57.46Ω/km

    护套：PVC弹性体

    标称电容：芯-芯 150pf/m

    标称电容：芯-屏蔽 250pf/m

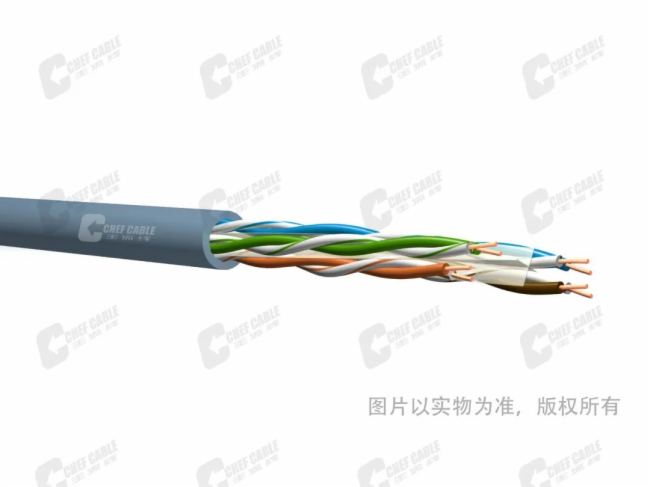

    六类非屏蔽网线

C5601 六类非屏蔽网线

    型号：CAT6 UTP

    导体：实芯裸铜丝

    标称外径：6.3mm

    重量：4.6kg/100m

    护套：PVC

    标称特性阻抗：100Ω

    导体规格 ：23AWG

    标称带宽：250MH

    符合阻燃标准：IEC60332-1

    满足YD/T1019-2013标准和TIA/EIA568标准

    成丰连接深耕于音视频领域近30年，是“主流线”品牌音视频连接产品的设计、研发及生产基地。通过前期互动式技术交流，预见性的应用连接方案设计，以完成优质的音视频系统为目标，致力于提供专业音视频设备连接方案。目前成丰已配合众多集成商、品牌商和工程商完成了众多国家重要活动、广电及剧场剧院等优质项目。
