详细了解什么是动态子像素渲染技术

来源:投影时代 更新日期:2024-06-25 作者:佚名

    近年来,随着物联网、云计算、人工智能、元宇宙等产业兴起,我国新型显示产业呈现高速增长态势,Mini/Micro LED显示市场正式迈入产业爆发阶段。

面对蓬勃发展的MLED市场,业内产品还存在亟待解决的工艺与成本问题。

    1、工艺难度问题

    LED显示模组要往更小间距发展,其制作过程的难度和复杂度均会增加。例如更小间距的显示屏,单位面积里面的LED发光芯片数量将会成倍增加,这对LED显示模组的PCB钻孔和Layout的制作提出了更高要求。

    2、生产成本问题

    往更小间距发展,相同尺寸显示屏需要的发光芯片数量会增加,所使用的PCB板的层数也会增多,生产成本也将进一步增加。

    为了改善以上问题,LED显示行业引入了虚拟/亚像素屏体设计方案。它可以通过动态子像素渲染技术,实现更高分辨率显示,带来更好的显示效果。

    什么是动态子像素渲染技术

    要了解动态子像素渲染技术,首先需要了解什么是子像素。

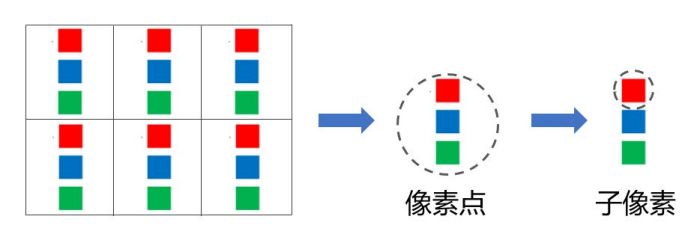

    简单来说,我们将LED屏上每个发光单位叫像素点,它是由RGB三种颜色的发光芯片组合而来,像素点中单个颜色的发光芯片就叫作“子像素”。

    普通实像素中,RGB三个子像素一般由上到下呈一字排列。与常规的实像素显示技术不同,虚拟/亚像素屏中的每个像素点只包含一个或两个子像素。通过借用相邻像素点内的子像素,可以合成RGB像素点,从而实现图像的渲染和显示。

    目前,LED显示市场主流的虚拟/亚像素屏体排布方式为三灯、四灯及基于其变化的排布。以常见的四灯RGGB、三灯Delta1纵向排布为例,我们来看看采用动态子像素渲染技术的虚拟/亚像素显示屏显示原理。

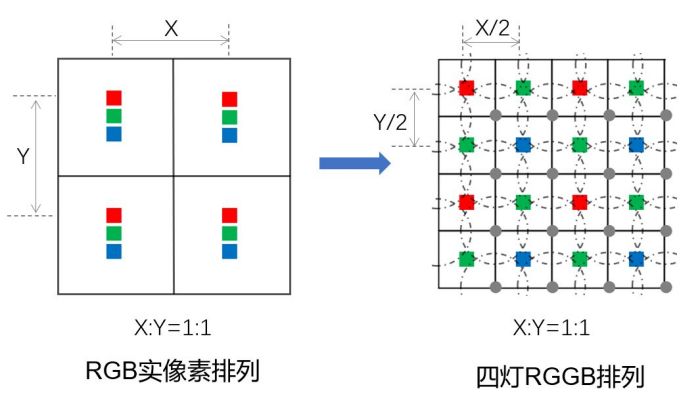

    1、四灯RGGB动态子像素渲染技术原理

    如上左图,实像素排列中,每个黑色框内的RGB三个子像素组成一个完整像素进行内容显示。

    如上右图,以四灯RGGB排列为例,每个黑色框内只有一个子像素,通过先进的动态子像素渲染技术,可根据图像内容灵活借调周边子像素,使得1个子像素可以实现完整的像素内容显示。对比实像素,在四灯RGGB排列时,每个(RGB)像素只增加一个子像素(G)的情况下,可以实现4倍增的显示效果。

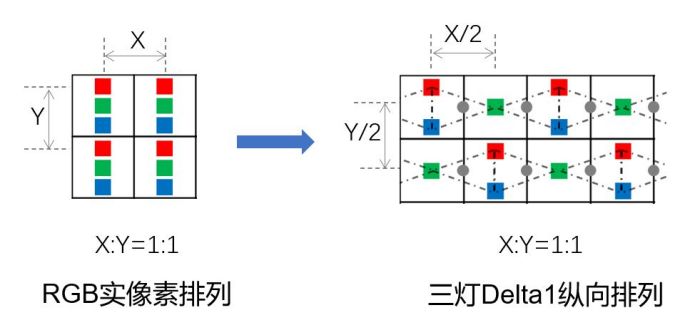

    2、三灯Delta1纵向动态子像素渲染技术原理

    如上右图,以三灯Delta1纵向排布为例,每个黑色框内有一个或两个子像素,通过动态子像素渲染技术,灵活借调周边子像素,使得一个或两个子像素可以实现对应位置完整的像素内容显示。相比实像素,更改每个(RGB)像素中子像素的相对位置,可以实现横向或纵向2倍增的显示效果。

    动态子像素渲染技术有何优势

    1、分辨率倍增

    同尺寸下,改变子像素的排列方式及数量,采用动态子像素渲染技术的屏体可以做到更小间距,更大分辨率的显示。

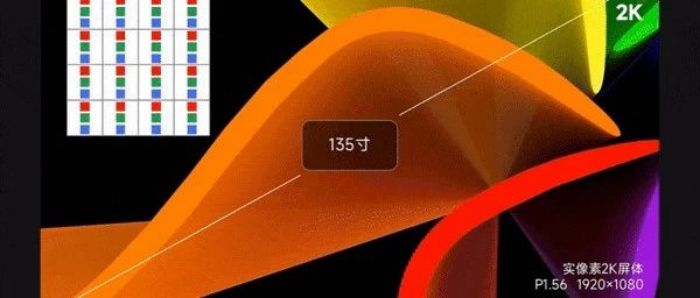

4灯RGGB排布实现4倍的显示分辨率提升

    2、工艺简化、功耗降低

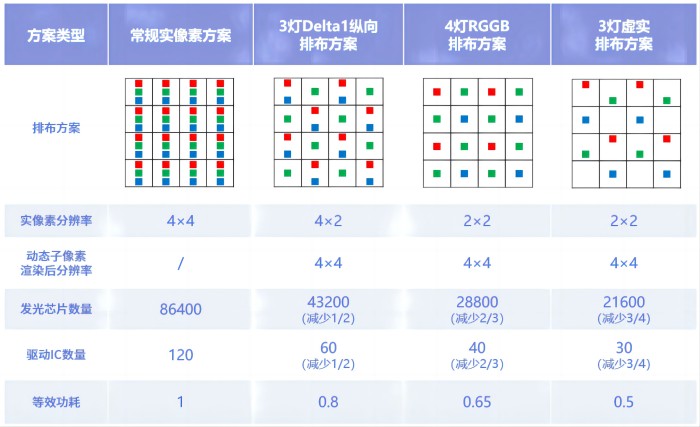

    以常见的P0.9 COB灯板为例,对比以下四种方案的发光芯片及驱动IC数量情况:

详细了解什么是动态子像素渲染技术

    (*数据环境说明:以上为150*168.75mm、45扫、4组数据的P0.9实像素和动态子像素渲染后P0.9不同排布灯板情况,不同设计下数据可能存在差距)

    可以看出,在同等分辨率下,相比实像素,采用动态子像素渲染技术的屏体所用发光芯片及驱动IC数量大幅减少。同时改善了PCB布线及驱动IC排布的复杂程度,有助于提升灯板制造良率、降低生产成本。显示屏的温度和功耗也得到了大幅改善。

    3、显示效果提升

    虚拟/亚像素屏体虽然减少了发光芯片和驱动IC数量,但依然具有LED显示屏宽色域、高亮度、高对比度的优势。

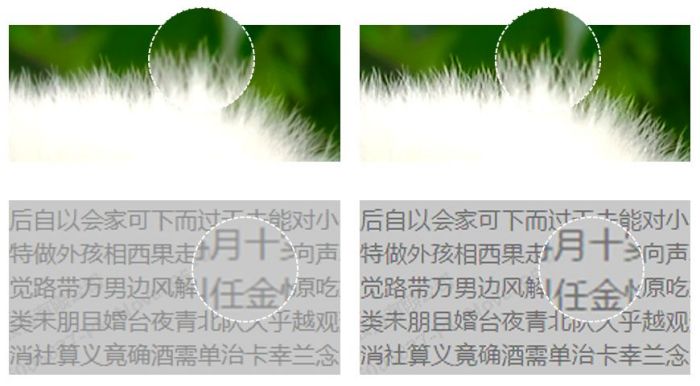

△ 像素增强前 —— 像素增强后 △

    综上,动态子像素渲染技术可以为LED显示屏带来倍增的显示分辨率,配合特有的像素增强算法及其他画质算法,能够提升虚拟/亚像素屏体的显示质量。

    Voury卓华是业界领先的大屏幕显示及拼接控制整体解决方案提供商,始终坚持以客户为中心,并在深圳成立全资子公司卓华威视(深圳)技术有限公司作为核心主导产品的生产基地,引进先进的生产设备、开拓技术研发,使得Voury卓华具备了较高的专业化生产和协作配套的能力,拥有技术专利产权数十项,通过高新技术企业和软件企业认定,先后获得了ISO9001质量管理体系认证、ISO14001环境管理体系认证、GB/T 28001职业健康安全管理体系认证;多次获得LED十大品牌、LED优秀品牌大奖;全国LED行业质量领先品牌称号、全国质量诚信标杆典型企业称号、全国质量信得过产品称号,拥有信息系统集成三级及音视频集成一级资质、取得了AAA商务诚信等级评价认定等资质。Voury卓华可以向市场提供性价比较好、品质精良的产品和服务。

    Voury卓华不断的进行技术和产品的创新迭代,推出的COB封装LED显示屏,采用先进的COB封装技术,与SMD表贴封装LED显示屏相比,拥有更高的对比度、更好的防护性能、更高显示分辨率,使用过程更稳定、安装维护更方便、效果更佳。该产品使用的创新技术众多,先后取得专利产权数十项;在服务、管理创新上,Voury卓华创新建立并推出首创唯一“三级保姆式”服务体系,为客户提供从省级、地市级到区县级三级7×24小时全天候售后服务体系,并承诺重大活动提供免费现场保障。

    面向未来,Voury卓华将一如既往地站在技术革新的最前沿,把握大屏幕拼接显控系统的未来,站在行业变革的高度思考显控系统的走向;作为COB显示屏制造商,Voury卓华很乐意为大家解决有关于COB显示屏的问题,有问题欢迎大家前来咨询!

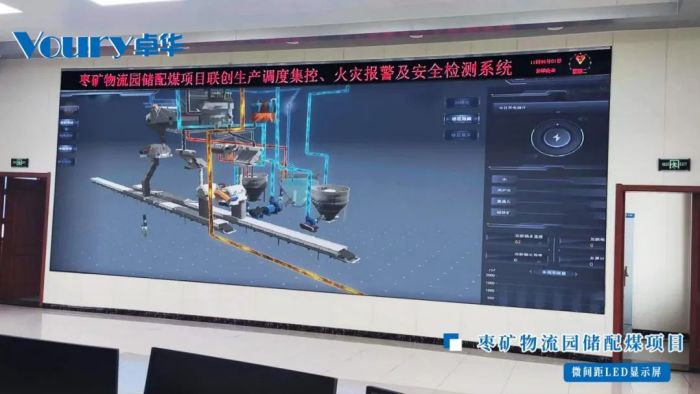

    Voury卓华LED显示屏应用于枣矿物流园

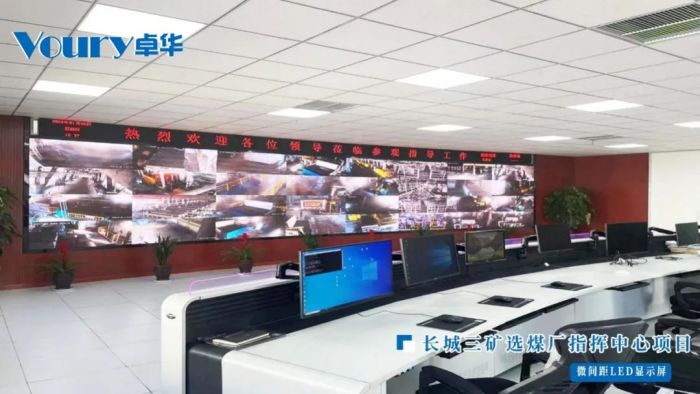

Voury卓华LED显示屏应用于长城三矿

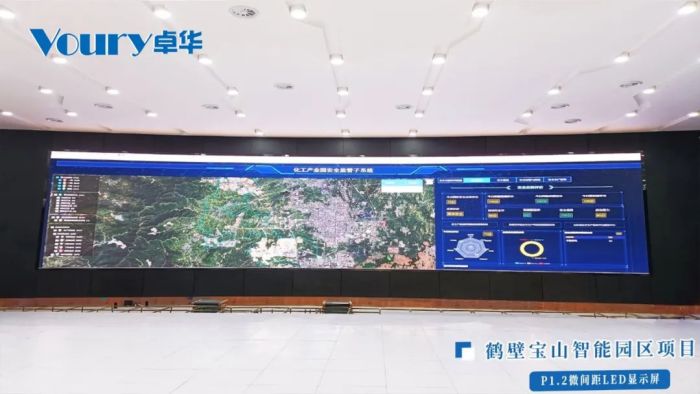

Voury卓华LED显示屏应用于鹤壁宝山智能园

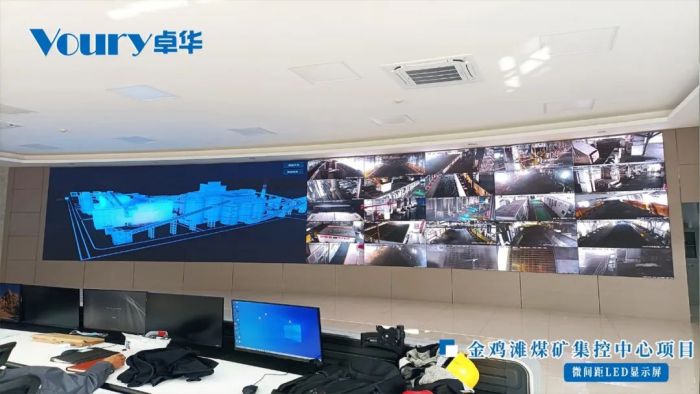

Voury卓华LED显示屏应用于金鸡滩煤矿
