伊帕思:Mini&Micro LED用PCB材料的技术展望

来源:投影时代 更新日期:2024-06-06 作者:pjtime资讯组

    伊帕思总经理贺育方近日在2024第二届苏州国际Mini/Micro LED产业生态大会发表《Mini & Micro LED 用PCB 材料的技术展望》主题演讲。

Mini LED 背光用PCB 材料的技术展望

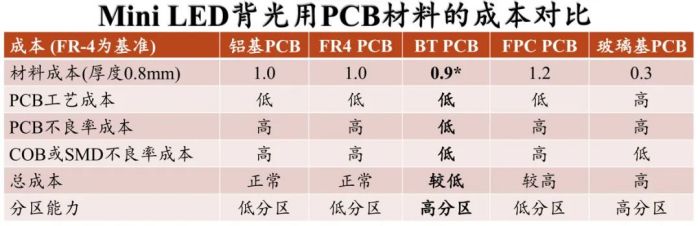

    伊帕思总经理贺育方在演讲中表示,近年来,随着苹果、谷歌、三星等科技巨头涌入,Mini-LED热度持续升温,关键技术不断突破,加速了Mini LED 背光用PCB 材料应用进程。Mini LED背光产品厚度变薄、尺寸变大、使用寿命变长、能耗变低,对PCB材料提出更高的性能要求:高导热、低涨缩/低膨胀系数、高刚性模量/强度、低板翘、高反射率。综合技术与成本来说,目前BT PCB 是最好的选择。

    伊帕思作为一家专注封装材料解决方案生产商,针对Mini&Micro LED市场布局了EPS-820WB BT产品,EPS-820WB具有如下优点:一、刚性模量/强度高,其厚度0.4mm性能等同于厚度0.8mm的FR-4,面板厚度可变薄。二、尺寸涨缩小,薄板良率高,且薄板可弯曲,可用于超薄面板。

Mini RGB 灯珠用PCB 材料的技术展望

    与此同时,伊帕思也在不断探索Mini RGB显示市场降本增效的新突破。贺育方表示,高性能的RGB灯珠要求PCB在涨缩、板翘及L/S等指标方面表现优异。这也要求PCB材料具有较小的膨胀系数、高模量或强度及较低的铜箔粗糙度。

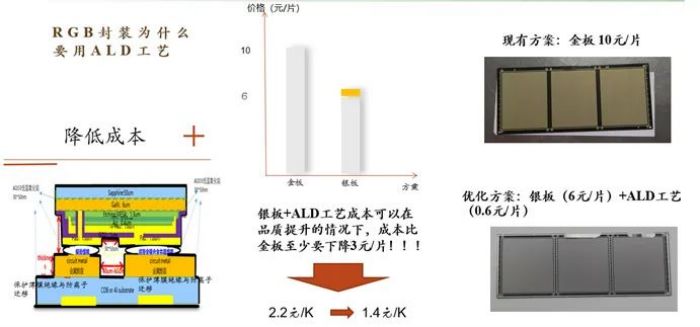

    以P1.25显示屏的竞争为例,Chip RGB正装突围必须依靠无金表面处理的工艺路线可降低成本。银板+ALD工艺成本保证了基板和芯片耐离子迁移30天以上的可靠性,在品质提升的情况下,成本比金板至少可下降3元/片。

Mini & Micro LED 用PCB 背板材料的技术展望

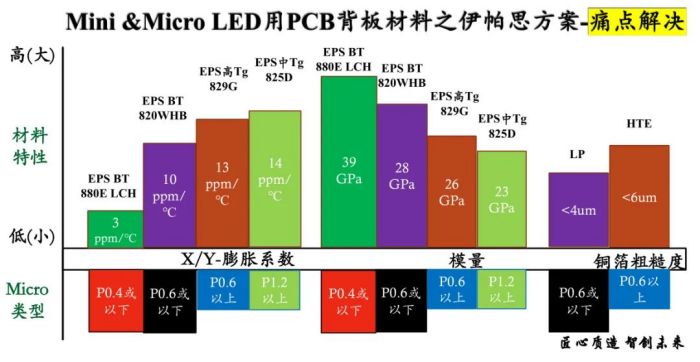

    伊帕思总经理贺育方在演讲中详细分析了Mini/Micro LED显示的痛点在于精度、良率、效率、成本等各方面。并推出了伊帕思的解决方案

    作为国内唯一专业BT材料制造商,伊帕思专注于LED封装BT基板材料、传统IC封装BT基板材料及Build-up Film膜材与COB封装膜材,为客户提供高性价比的板材,膜材与方案。
