多演播室 信号互通 | 嵊州电视台采用千视NDI总控系统方案

来源:投影时代 更新日期:2024-02-27 作者:佚名

    案例介绍

    用户: 嵊州市电视台

    解决问题: 实现总控机房与各个演播室之间所有信号的互联互通、且做到互为主备

    面临挑战: 布线距离长、成本控制难、信号无法互联互通、每个直播间需建立主备系统

    应用方案: 千视NDI总控系统解决方案

    方案优势: 方案功能最全面、设备均采用轻量化设计、部署简单、维护升级方便、性价比高

    应用产品: 千视NDI编解码器、千视CUBE X1矩阵系统、千视Multiview Pro多画面监看系统

    在制播IP化趋势影响下,广播电视等传统媒体愈加注重演播室IP化的改造,以提升不同网络系统之间的连接性,保障多个网络与广播电视台网络系统的有效对接,优化节目制作流程,为节目数据信息传播提供助力,使得不同业务部门之间的节目文件交换模式产生一定变化,提升电视台资源整合效率,推动演播室价值的充分发挥。

    传统演播室IP化改造困难

多演播室 信号互通 | 嵊州电视台采用千视NDI总控系统方案

    在演播室的IP化改造过程当中,最大的问题就是如何将过去以SDI为主的基带连接方式,改造成以网络为主的IP连接方式。 以往演播室的节目制作过程中,大部分摄像机与制作中心使用SDI线缆连接,一根电缆只能承载1路SDI信号,这样的情况下就需要大量SDI线缆。线缆长期捆绑在一起,一旦发生故障,无法更换,只能新增电缆,不易维护,并且扩充成本高昂。而且SDI信号传输距离不超过100米 ,部分现有线路无法传输高清节目信号,在传输高清视频过程中易变形产生误码,导致图像失真。 SDI高清产品及其传输线缆和后端矩阵产品价格相对较高,导致系统方案选择性少、整体造价成本难以控制。

    千视全NDI总控系统的优势

多演播室 信号互通 | 嵊州电视台采用千视NDI总控系统方案

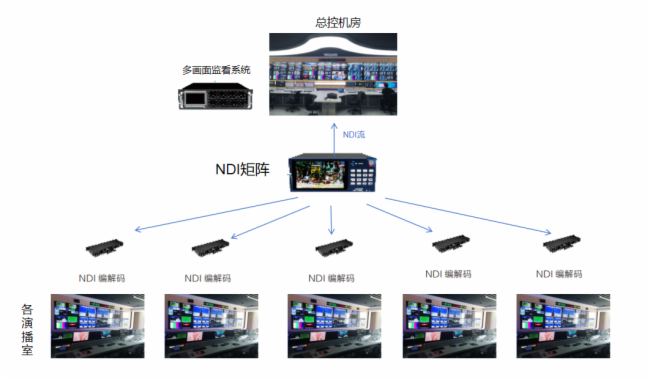

千视NDI总控系统改造方案连接示意图

    千视电子在视频IP化领域,拥有全球领先的技术与方案和最全面的产品生态布局。

    千视NDI总控系统改造方案,可帮助用户大大降低系统成本、减少复杂布线、降低现场施工难度,它通过一根10G光纤即可实现50路高清与20路4K信号传输。而基于NDI特性,每路NDI流可包含更多内容如:Tally/PTZ/时码/Alpha/KVM/其他元数据,可以帮助我们实现更多功能的集成。 当用户需要完成高清到4K画质升级时,通过千视设备即可完成远程操作。同时所有设备都采用轻量化设计,安装部署方式非常灵活,便于后期持续升级。

    千视全NDI总控系统改造方案,作为广电行业内IP化制作的重要解决方案之一,已被大量应用于各类演播室IP化改造案例之中。主要案例有:央视鲁谷办公区竖屏演播室(4K NDI +NDI矩阵)、河南卫视制作中心演播室( 4K NDI + NDI多画面+语音对讲)、广东卫视真人秀拍摄(NDI多画面+NDI录制+语音对讲)、优酷全NDI转播车(全NDI方案)、云南卫视信号总控中心(全NDI方案)、成都电视台(4K NDI+NDI矩阵) 等……

    嵊州电视台NDI总控系统改造方案

多演播室 信号互通 | 嵊州电视台采用千视NDI总控系统方案

总控机房的NDI矩阵系统

    可对所有信号进行分发管理

    本次嵊州电视台NDI总控系统改造方案,需要解决的最核心问题是,如何在成本可控的基础上,实现其4个“专题演播”信号和1个“新闻演播室”信号与总控机房的信号互联互通 ,减轻总控机房的信号调度压力,且能有一整套行之有效的主备方案。

    千视的NDI总控系统解决方案则完美的解决了这一系列问题。它通过布置数台机架式安装的千视N30编解码器,将4个专题演播间信号和1个新闻演播室信号与总控机房的信号打通,将多个机位的12G-SDI信号编码成NDI流;再通过有线网络传输到位于总控机房的NDI矩阵设备当中,只需10G光纤,即可传输50路高清或20路4K信号,主机房的导播可通过NDI多画面监看系统,监看每一路视频信号(单个窗口可监看20路NDI流),并将需要的信号通过矩阵分配到相应的各个直播间, 完美地满足了台里各个演播室与总控机房的信号互联互通的需求,且每一路直播间与总控室之间都可互为主备。

多演播室 信号互通 | 嵊州电视台采用千视NDI总控系统方案

总控机房可与各演播间信号互联互通

    传统的演播室信号只能实现单个演播室的主备,千视的全NDI总控系统方案,实现了演播室之间的互联互通,让演播室与演播室之间实现互为主备,且能有效降低总控机房的信号调度压力,IP信号的调用比传统信号的调用更方便。

    另外,千视的Multiview Pro多画面系统,还可以做将横屏信号旋转90度作为竖屏信号监看,同时也能做到横屏信号与竖屏信号混合监看,以及实现总控机房的竖屏信号监看的业务。

    相较于之前繁复的SDI线缆连接,本次整体改造方案具备更低成本、更易部署、更加灵活等特点。千视团队切实解决了电视台各演播室信号的互联互通问题,受到嵊州电视台各级领导的高度肯定。

多演播室 信号互通 | 嵊州电视台采用千视NDI总控系统方案

    千视产品与方案一直应用于世界各地的视频传输业务之中,千视感谢大家一直以来的信赖,并将始终坚持以优秀的产品质量与更多的视频解决方案,助力我们的客户在AV over IP领域建立优势。
