“小身材，大智慧” | Q-SYS Core Nano处理核心

    Q-SYS Core NANO

    Q-SYS AVC处理核心

    内容概况

    Core NANO 设备介绍

    Core NANO 功能特点

    一体式AVC处理核心

    网络IO设计的处理核心

    优化应用空间

    功能特点

    Core NANO 应用场景

    会议室

    高等教育

    酒店娱乐

    集中式处理

    ......

    Core NANO 规格

Core NANO

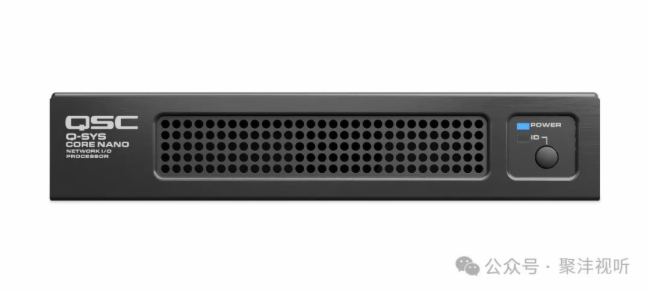

    Q-SYS Core Nano是一款集音频、视频与控制（AV&C）功能于一体的处理器 ，旨在拓展Q-SYS生态系统至更广泛的市场，包括企业、高等教育和医疗 等领域。Core Nano 与Q-SYS其他处理器都基于相同的技术平台 构建，而Core Nano 更针对于纯网络化的AV&C系统，以及对处理能力有明确需求的客户应用场景。

    PART 1

    功能特点

    1、 一体式 AVC （音频、视频、控制）处理器

    Q-SYS Core Nano 是基于Q-SYS OS的一个不断成长的生态系统 产品，它能将音频、视频、控制的处理建立在灵活的软件基础上，因此AVC（音频、视频、控制）系统集成方式就变得异常简单。

    什么是Q-SYS？

    Q-SYS是一个可云端管理的音频、视频和控制平台，围绕基于标准的现代 IT 架构构建。由Q-SYS OS(操作系统)、Q-SYS Product(产品生态)、Q-SYS Partners(伙伴生态)、Q-SYS Open(开放生态)集成的整个生态系统。

2、网络IO设计的处理核心

    Core Nano提供纯网络化的全功能AVC处理能力，无任何板载模拟连接。

    *搭建全IP集成系统 / 集中管理/ 共享应用 等类型系统的最具性价比的安装方式。

    Core Nano 提供更紧凑的解决方案 ，可根据用户的实际需求 进行定制 ，提供高灵活 、可扩展 的解决方案。

    可选扩展类型：音频I/O接口、控制I/O接口、摄像头、视频源I/O、交互触摸屏 等。

    PoE 网络话筒

    Q-SYS NM 系列NM-T1 是Q-SYS 原生的桌面网络PoE 麦克风 ，是协作空间的理想选择。该麦克风采用先进的波束成形技术 ，可确保周围所有讲话者的最佳清晰度和分离度。它还提供板载呼叫控制、可编程用户按钮和非接触式静音功能 ，让用户只需挥手即可静音或取消静音 。 作为原生 Q-SYS 产品，NM-T1 可无缝集成到您的 Q-SYS 系统中，无需复杂的编程。

    PoE 网络扬声器

    Q-SYS NL 系列网络 PoE 扬声器 为现代协作空间提供清晰的语音和音乐再现。作为原生 Q-SYS 产品，NL 系列有助于实现由 Q-SYS 系统基于网络的音频、视频和控制的一体式解决方案。NL 系列网络扬声器只需通过一根以太网电缆即可集成到您的空间中 ，以减少整体硬件占用空间并降低系统成本。它们有三种外形尺寸(扬声器、吊挂式和吊顶式)适配各种房间类型，利用 Q-SYS 程序只需要简单的拖放就可以完成集成和控制功能。

    NL-C4 ：4寸PoE吸顶扬声器

    NL-P4 ：4寸POE吊挂扬声器

    NL-SB42 ：条形扬声器

    QIO 音频/控制扩展接口

QIO音频扩展接口：

    QIO-ML4i ：4通道模拟话筒/线路输入

    Q IO-L4o ：四通道模拟线路输出

    QIO-ML2x2 ：2x2输入/输出

    QIO-AES8x8 ：8x8 AES3数字音频

    QIO-TEL2 ：2路电话耦合

    QIO控制扩展接口：

    QIO-GP8x8 ：8x8 GPIO

    QIO-IR1x4 ：1x4 红外扩展

    QIO-S4 ：4xRS232扩展

    QIO-LVR4 ：4x低压继电器扩展

    TSG系列触摸屏

    Q-SYS 提供 Q-SYS 平台原生的高分辨率触摸屏控制器系列。这些网络电容式 PoE 触摸屏显示完全定制的用户控制(UCI)界面。

    TSC-50-G3系列 ：5寸触摸屏

    TSC -70-G3系列 ：7寸触摸屏

    TSC-101-G3系列 ：10.1寸触摸屏

    NC系列网络摄像头

    Q-SYS NC 系列会议摄像机以原生方式向 Q-SYS 平台提供高质量的视频馈送。在 Q-SYS OS 的驱动下，NC 系列可无缝集成到任何 Q-SYS 系统中，允许在网络上的任何位置轻松进行摄像机馈送路由，而无需复杂的编程或视频矩阵硬件。这些摄像头视频源通过任何 Q-SYS AV 桥接外围设备传送到大多数现代视频会议应用程序，包括 Microsoft Teams、Zoom、Google Meet 和 腾讯会议等。

    NC-110系列 ：110°水平视野固定镜头网络摄像机

    NC-12X80 ：电动PTZ、12倍光学变焦和80°水平摄像头

    NC-20X60 ：电动PTZ、20倍光学变焦和60°水平摄像头

    NV系列网络视频终端

    Q-SYS NV 系列网络视频终端是 Q-SYS 平台原生的多用途、软件可配置设备，可实现高质量、低延迟的视频分发。NV 系列灵活且可扩展，允许您根据项目要求定制系统组件，将正确类型和数量的视频 I/O 放置在最需要的地方。

    NV-32-H ：3x2 HDMI 网络视频终端

    NV-21-HU ：1+1(1*HDMI+1*TYPE-C) x 1(HDMI)网络视频终端

    第三方设备

    （DANTE / AES67 / TCP/IP 等通用协议）

3、优化应用空间

    Core Nano可以用于多种安装场景 的同时也为全空间的网络化会议 集成提供了音频 和视频 基础，特别是对于有挑战性的空间环境。它带有可以对接所有主流网络会议软件的USB集成 ，8个声学回声消除通道，2个VoIP网络电话接口 ，对接现代化麦克风的软件化Dant e ，以及可以应用于第三方设备的全功能控制引擎 。

    4、功能特点

    64 x 64 网络音频通道 (Q-LAN / AES67)

    8 个 AEC 处理器

    多达 32 x 32 个 Dante 音频通道(标配 8 x 8 DANTE 通道)

    USB AV 桥接(8 x 8 音频 + Q-SYS 摄像机支持)

    功能齐全的 Q-SYS 控制引擎(带可选功能许可证)

    外部 USB 音频设备主机

    最多 2 个 VoIP 实例

    1U 半宽，包括安装硬件

    PART 2

    应用场景

    1、应用案例：会议室

    系统特点（可实现功能） ：远程/本地音视频会议、会议录音、摄像追踪、全IT网络解决方案、全会议室控制集成(电动窗帘、照明、空调、电视等)、远程监控、用户权限管理、集成系统报警等。

    2、应用案例：高等教育

    系统特点（可实现功能）  ：电脑/视频共享、预设场景切换、远程音视频会议、摄像跟踪、全会议室控制集成(投影、照明、空调等)、远程监控、用户权限管理、集成系统故障报警等共功能。

    3、应用案例：酒店渠道

    系统特点（可实现功能） ：预设场景切换(多区域自由组合应用)、全区/分区控制集成(音频、照明、电视、空调等)、消防/应急公共广播、外部设备接入(音频输入/输出、蓝牙音频、HDMI视频编解码等)、用户权限管理、集成系统故障报警等共功能。

    4、应用案例：集中式管理

    系统特点（可实现功能） ：常见为集控机房应用，用户权限管理(具备故障报错、远程操作等监控功能)、园区寻呼系统、园区应急广播等。

    *Core Nano 提供最简洁的AVC全功能处理核心，非常适合于总控机房、综合指挥室等应用，可以随时调用或者监控某个房间的系统。

    5、应用案例：......

    Q-SYS Core Nano 拥有完整的 Q-SYS 平台核心功能，在设备内部已经集成音频、视频、控制模块 ，并且能相互之间互相调用，能适用于绝大部分的AV集成的环境，如公共广播、政企、医疗、教育、会议室 等。

    PART 3

    技术规格
