    HDBaseT墙面发射器

    HDBaseT墙面发射器各型号集成多种接口，支持HDMI/USB-C/DP/VGA信号输入。视频分辨率最高支持4K60 4:4:4，通过单根CAT6/6a/7网线，HDBaseT输出口可将视频信号延长最远延长至150米，支持标准86毫米墙面底盒安装。

    型号：HT-H20C-TX100-WP

1 概述

    4K60 HDMI/USB-C2×1 HDBT墙面延长器支持一路HDMI输入和一路USB-C输入。支持标准的86毫米×86毫米墙盒安装。

    可以将HDMI高清信号、双向红外控制信号、RS-232信号和USB 2.0信号通过单根六类网线(CAT6)延长至100米(HBT模式)或150米(LRM模式)。视频分辨率最高可达4K60 4:4:4。

    将HDMI信号转换为标准HDBaseT信号再通过网线进行传输。通过双向红外信号透传功能，可以从远端控制信号源设备或显示设备。输入信号源选择支持按键切换。产品支持PoC供电，并带有PoC控制开关。

    广泛应用于视频会议系统、多媒体信号广播、HDMI信号延伸等其他领域。

    2 亮点

    HDMI，USB-C双接口，支持更多信号源;

    标准86墙面底盒安装，适配性更强;

    超高清分辨率，最高可达4K60 4:4:4;

    支持手动自动两种切换方式，使用更方便;

    扩展传输距离，单根网线传输4K30分辨率可达150米;

    扩展红外、RS-232、USB信号传输距离;

    支持网络供电，减少布线难度。

    3 特性

    ● 1×HDMI输入，1×USB-C输入

    ● 标准86mm×86mm墙面底盒安装

    ● 符合HDMI 2.0b,HDCP 2.2/1.x,DP 1.2规范

    ● 视频分辨率高达4K60 4:4:4

    ● 输入信号源支持手动切换和自动切换

    ● 可选HBT模式或LRM模式：

    HBT模式：4K60/4K30/1080p~100米

    LRM模式：4K30/1080p~150米

    ● 支持模拟音频嵌入

    ● 支持双向IR,双向RS-232信号传输

    ● 支持EDID管理

    ● 支持PoC供电或本地DC 24V电源供电

    4 展示

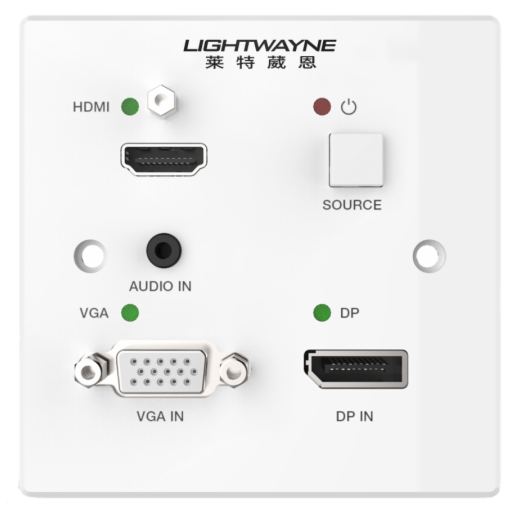

    型号：HT-HDV-TX70-WP

1 概述

    4K30 HDBaseT墙面支持3路(HDMI/DPNGA)输入和1路HDBaseT输出。支持标准尺寸的86毫米×86毫米墙盒安装。通过单根CAT6/6A网线可以将1080P60信号传输长达 70米，将4K30 4:4:4信号传输长达40米。

    HDMI/DP输入支持视频分辨率高达4K@30Hz,VGA输入 支持视频分辨率高达1920×1200@60Hz。支持手动和自动两种切换模式，以及24V PoC功能，支持双向RS-232信号传输。

    2 亮点

    HDMI，VGA，DP多接口，支持更多信号源;

    标准86墙面底盒安装，适配性更强;

    超高清分辨率，最高可达4K30 4:4:4;

    支持手动自动两种切换方式，使用更方便;

    扩展传输距离，单根网线传输4K30分辨率可达40米;

    支持网络供电，减少布线难度。

    3 特性

    ● 1×HDMI输入，1×VGA输入，1×DP输入

    ● 标准86mm×86mm墙面底盒安装

    ● 符合HDMI 1.4,HDCP 1.4,DP 1.2规范

    ● HDMI/DP输入视频分辨率高达4K30 4:4:4

    ● VGA输入视频分辨率高达1920x1200p60

    ● 输入信号源支持手动切换和自动切换

    ● 单根网线传输1080p60~70米，4K30~40米

    ● 音频支持LPCM,DolbyTrueHD,DTS-HD Master Audio

    ● 支持双向RS-232透传

    ● 支持PoC供电或本地DC 24V电源供电

    4 展示

    型号：HT-H20-TX70-WP

1 概述

    4K60 HDMI墙面发射器支持1路HDMI输入和1路模拟音频输入，支持标准的86毫米×86毫米墙盒安装。通过单根CAT6/6A网线可以将1080P信号传输长达70米，将4K信号传输长达40米。

    视频分辨率最高支持4K60 4:4:4，支持音频嵌入。支持双向红外和RS-232 信号控制、EDID管理，以及24V PoC 功能。提供70米网线延长，可直接与HDBT投影机相连(支持PoC功能开关)。

    2 亮点

    标准86墙面底盒安装，适配性更强;

    超高清分辨率，最高可达4K60 4:4:4;

    扩展传输距离，单根网线传输4K30分辨率可达40米;

    支持网络供电，减少布线难度。

    3 特性

    ● 1×HDMI输入

    ● 标准86mm×86mm墙面底盒安装

    ● 符合HDMI 2.0b，HDCP 2.2规范

    ● 视频分辨率高达4K60 4:4:4

    ● 单根网线传输1080p60~70米，4K60~40米

    ● 支持音频加嵌

    ● 支持双向IR和RS-232信号控制

    ● 支持EDID管理

    ● 支持PoC供电或本地DC 24V电源供电

    4 展示
