巨声视听 |PHONIC i系列数字音频处理器测评：低姿态、高性能

    自1977年以来，PHONIC一直致力于设计和制造高性能的专业音频产品。除了带来更经济更多用途的数字调音台、模拟调音台，功能强大的音频分析仪，覆盖范围更广的高保真音箱，还有诸如便携式音响系统、话筒、功放等专业音频产品。PHONIC以丰富的产品线、完善的科技创新体制、超高自主研发能力和核心技术、优秀的技术解决方案，荣获年度“专业音频扩音十大品牌”奖。

    本次测评的i系列(i4800/3600)处理器突破了壁垒，实用性、多个场景数量等功能可满足于多种场所使用。可以通过前面板按钮即时访问和修改巡演和FOH声音参数。音频信号也可以通过软件在输入和输出通道之间自由切换，PiWare软件的灵活性确保了系统操作的简单性。

随机标配内含：

    ①处理器设备一台

    ②三插电源线一条

    ③USB3.0连接线一条

    ④U盘一个

    设备简介：

    96kHz/24bit采样率

    输入带15段PEQ，输出带10段PEQ，高通和低通滤波器 。

    全通滤波器 并支持动态均衡器

    通过PiWare免驱动应用程序进行以太网 远程控制

    完整的前面板用户界面提供简单直观

    USB免驱自动连接软件，支持RS232中控，支持TCP/IP有线无线控制支持手机APP无线控制

    支持多机联网联调，远程监控，便于系统集成

    主要参数：

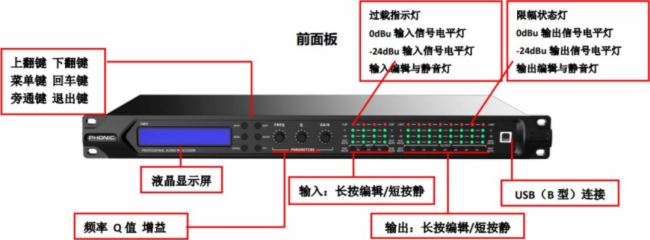

    i4800 前面板：

    i4800 后面板：

    i4800 功能特点：

    PiWare软件总览界面：

    可以看到每一个通道的输入输出状态与所作处理

    （功能主界面）

    如图功能主界面中红色字对应位置的模块，各模块如下:

    菜单栏

    扫描按钮

    设置按钮

    联调按钮

    设备列表

    电脑IP 地址

    功能控键

    功能状态界面

    输入输出通道音量监控

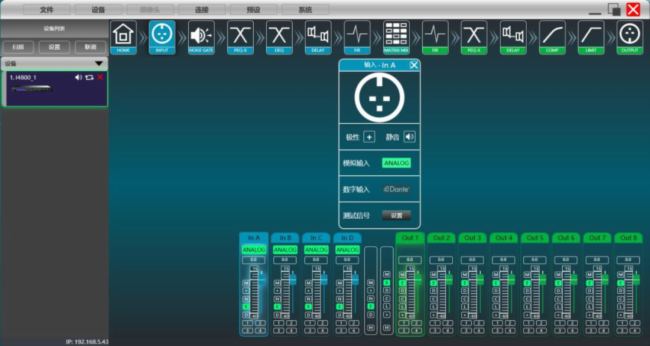

    输入设置：

    如图所示，可对对应输入通道中的极性、静音、输入模式进行操作。输入模式中，模拟输入、数字输入、测试信号为三选一(其中测试信号也是三种信号可选，分别是正弦波、粉红噪声、白噪声)，一个通道只能有一种输入模式。此软件中，显示带D4的产品才支持Dante功能，Dante数字输入支持CHA-CHD四个通道，输出支持Out1-Out4通道;不带Dante功能的，数字输入该按钮会变为不可用状态。

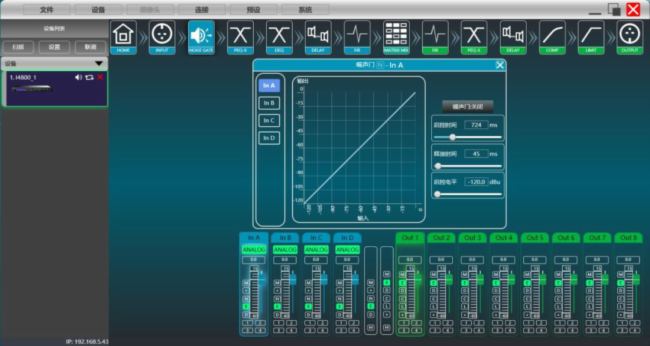

    噪声门（门限）设置：

    可对每一个输入信号做门限的处理，分别可以调整

    启控时间：1——2895ms

    释放时间：1——2895ms

    启动电平 ：-120dBu——0dBu

    输入参数均衡器（PEQ）：

    共有15个EQ点

    最大增益范围：±15dB

    Q值范围：0.27——15

    高通：最低频率为20Hz

    低通：最高频率为22000Hz

    可选斜率类型

    相位曲线可开关显示

    全旁通均衡器

    可存最多40个EQ预设

    可与其他通道互相复制或粘贴

动态均衡器（DEQ）：

    动态压缩型在一定的输出信号强度下进行某些段频率的压缩，动态补偿型在一定的输出信号强度下进行某些段频率的提升。共4种模式，可对应调整我们的Q值(0.27—15)，效果值(1—12)，中心频率，类型可选择为旁通或PEQ。也可调整我们的启动电平(-90—24dBu)，比率(1-100)，启控时间(1-2895ms)，释放时间(1-2895ms)，旁通跟随类型改变。

    输入输出延时（Delay）：

    每个输入均可调整延时，延时可选ft(英尺)、cm(厘米)、ms(毫秒)单位，常用单位ms的范围值为0—1000ms。

    输入输出FIR滤波器：

    设置区：

    IMPORT：导入FIR预设文档到当前通道

    EXPORT：导出当前通道FIR文档

    BYPASS：全旁通功能，开启后通道EQ为直线，默认红色状态为开启，使用FIR时需手动关闭

    STORE：将FIR参数储存到设备里

    Taps：当前通道的Tap数

    Ms：当前通道的延时

    Name：当前通道FIR预设文档名字

    通道区：

    1、2、3、4：点击后显示对应通道的FIR曲线，支持多条曲线同时显示

    界面区：

    Design：设计界面切换按钮

    Filter：滤波器设计界面

    Magnitude：界面显示幅值曲线

    Phase：界面显示相位曲线

    72dB：显示幅值精度72dB内的内容

    144dB：显示幅值精度144dB内的内容

    显示区：

    108—+36：幅值精度，当前显示为幅值曲线时，用于参考的数值

    180°—+180°：相位精度，当前显示为相位曲线时用于参考的数值

    20Hz—20KHz：频段

    设计区：

    FIR相对于旧版本需要用rePhrase或AutoFIR+软件设计出来再导入文件来说，新版本新增了设计功能，我们可以直接在处理器上导入曲线文件再直接去设计。

    具体操作过程：

    ①首先我们需要从Smaart中导出我们的曲线文件(如下图)，文件格式为txt格式。

    ②然后我们需要点击输入或输出FIR的功能，从FIR功能界面中找到Designer按键点击进入操作界面，然后我们选择导入页面，进入导入页面后我们可以看到左上角有一个加载模块(红色框选位置)。

    ③点击加载会弹出一个文件导入窗口，找到我们刚刚从Smaart导出的曲线文件打开。

导入后我们可以看到我们曲线已经可以在音箱响应图中已经显示了音响曲线与相位曲线。

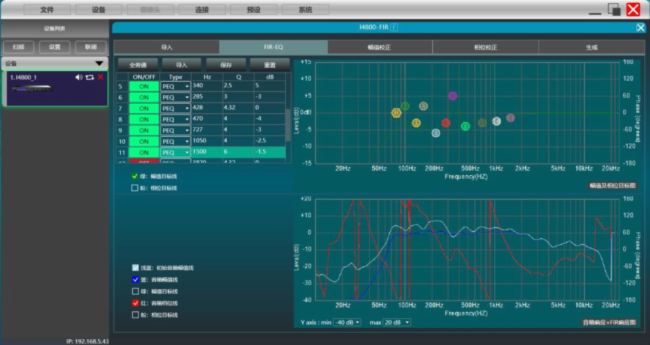

    ④接下来我们就可以开始用FIR去设计了，点击FIR-EQ页面，我们可以用EQ去调整我们的音响曲线，使音响曲线更平整。

做完EQ的调整后我们还可以继续做幅值校正，相位校正。

    ⑤最后一步就是我们的文件生成，我们可以在这里设置我们的抽头数，延时还有采样率，也能命名和导出我们的FIR文件。

矩阵混音功能：

    在下图中左侧对应输出通道，上侧对应输入通道，带数值的数值框为输入输出通道混音键，当混音键为绿色(双击数值框可切换状态)时，此输入通道和输出通道信号实现混音功能。

    上图右侧部分包含矩阵混音的增益、重置按钮、清除按钮，点击左侧的数值框，再拖动矩阵混音增益的滑动块或在数值框中输入数值，即可调整此矩阵块中的增益值;点击重置按钮，则会将矩阵混音功能重置到初始一对一状态;点击清除按钮，则会将矩阵混音功能全部清除，设备的输入与输出无对应关系。

输出参数均衡器（PEQ）：

    与输入参数均衡器操作一样，但输出比输入增加了高低通滤波器功能。

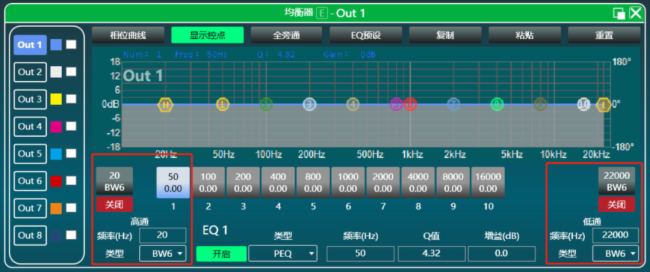

    EQ高低通滤波器

    如上图所示，左右下角所示的高通或低通部分可控制开关、高低通的频率及类型，滤波器类型斜率最高48dB。

    输出压缩器：

    可切换输出通道

    软拐点：0—30

    启动电平：-90dBu—24dBu

    启控时间：1—2895ms

    压缩比：1—100

    释放时间：1—2895ms

输出限幅器：

    可切换输出通道

    启控电平：-90dBu—24dBu

    释放时间：1—2895ms

输出设置：

    可控制对应输出通道的极性、静音、增益设置。

输入输出通道音量监控：

    通道联调：

    点击输入输出通道之间的通道联调按钮(上图通道联调设置红框处)弹出通道联调界面。

    （如上图，从左至右三个列表分为通道列表、分组列表、参数列表）

通道列表已列出所有的可联调的通道，可选中对应的通道后点添加按钮移动到分组列表中。 分组列表中默认4个分组，直接选中对应分组，通道列表若添加通道则会直接分到选中的组中，若要移除可选中要移除的通道后点击添加按钮下方的移除按钮，即可移除到通道列表中。

    参数列表则是分组列表中分组联调时可联调的参数，打上勾后则表示相同分组中的几个通道调节参数时，其它通道会同时做出相同的调节。

    设备管理界面：

    如下图，在顶部的设备列表中可选择目标设备管理界面显示的设备信息内容：

    设备信息：显示当前设备设备名称、设备分组，其中“设备名称”可录入新名称后点击按钮进行保存操作。设备IP信息：若当前设备是以网络的信息连接，此处即会显示设备的IP地址、网关、MAC地址，其中IP及网关可修改并点击确定按钮进行保存并重启设备网络模块，新录入的网络信息将会即时生效。

通道名称管理：

    在对应的通道中录入通道的新名称后，点击确定按钮，即时保存第44并更新该通道的名称。注意通道名称长度限制输入5个英文字母及数字。

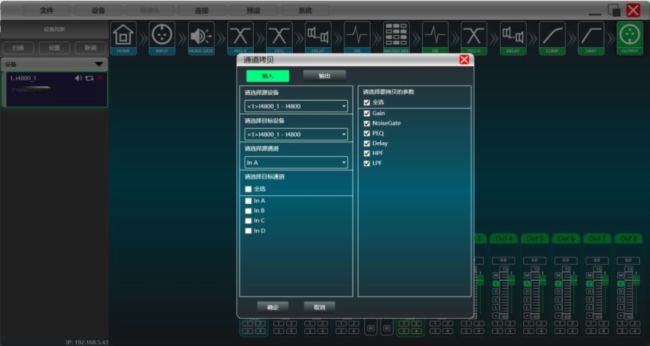

通道拷贝：

    通道拷贝是先选择一个源设备的源通道参数，拷贝到同设备或其他目标设备的目标通道，输入通道与输出通道不可相互拷贝。左边为对应的通道，右边为需要拷贝的参数。界面顶部的“输入”“输出”按钮可切换拷贝的通道类型。

存档：点击主界面菜单栏“预设”弹出界面

    左边为档位，其中“0自动挡”为系统档位，自动保存所有参数;“1(默认)”为设备的默认档，只可调用，不能删除和覆盖，调用后设备参数会全部恢复为出厂默认参数;其它档位可自由进行保存，调用，删除等操作。

    存档界面右边功能按钮如下：

    1.保存：保存现有设备参数到对应选中的存档中。

    2.调用：调取选中的存档到设备的当前参数中。

    3.删除：删除选中的存档参数。

    4.清除：清除所有非系统存档的存档参数记录。

    5.设为开机档：将选中的档位设为开机档，每次通电开机时会自动调取开机档自动调用该存档所有参数来进行工作。

    6.存档加锁：将保存的存档加锁，设置密码。

    7.存档解锁：输入设置的密码，将保存的存档解锁。

    8.导入存档：导入电脑系统中的单个设备参数文件，直接覆盖现有的参数资料。

    9.导出存档：将当前设备的参数另存到电脑系统中，生产单个设备参数存档文件。

    10.导入存档包：导入电脑系统中的多个存档的参数包。

    11.导出存档包：将设备存档中所有档位的参数导出到电脑系统中，生产多个存档的参数包文件。

☆☆☆ Dante介绍 ☆☆☆

    设备可以选配Dante模块，Dante数字网络络音频技术是基于以太网网络传输的无压缩、专业级的数字音频传输技术(AoIP)。Dante技术在音频系统中支持数字音频信号网络传输的设备甚至可达数十台设置上百台，实现设备之间的数字信号互联互通，并具有稳定可靠的信号同步功能。

    总结：

    功能方面，i系列处理器是一款处理能力强大的，集多功能于一体的处理器，可以通过USB、TCIP等连接方式连接，有着很好的灵活性

    结构方面，i系列处理器布局直观，我们可以很直观地知道每一个部分是什么，也便于安装，适用于多种场合。

    使用方面，操作简单，软件与处理器显示布局合理，可以很快的上手操作。
