H-WiT（会威特）多声束合成技术线性音柱系统

    H-WiT多声束合成技术线性音柱单体与组合

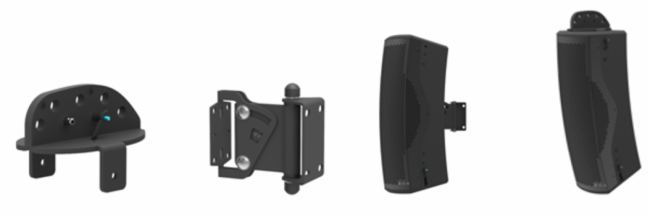

    H-WiT多声束合成技术线性音柱系统安装

    H-WiT多声束合成技术线性音柱系统应用场景

报告厅

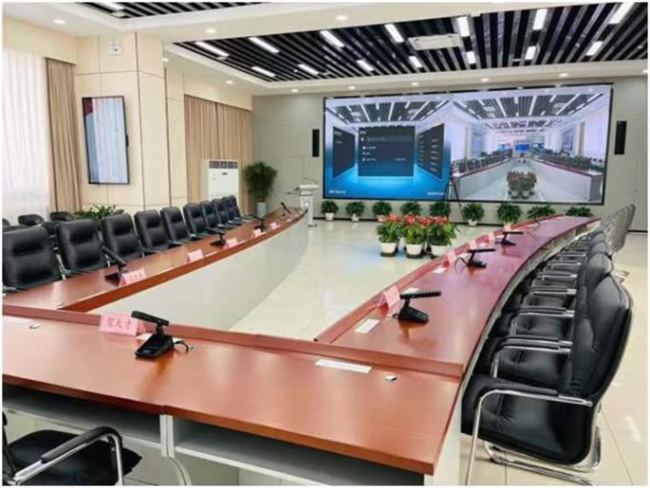

    圆桌会议室

指挥中心

室内场馆

教堂、阶梯教室、培训场所

    H-WiT多声束合成技术线性音柱系统技术介绍

    一、技术原理与优势

    MBS(Multi Beam Synthesis)多声束合成技术(已获2项专利),通过对声束形成的原始研究,解决传统音柱系统存在的弊端,即声束形成主掰时必定带来无用及干扰的旁掰,旁掰的形成给系统造成声干涉,同时带来一系列问题:如产生梳妆效应,导致声场不均匀,.容易引起啸叫;旁掰产生使主掰效率大大降低,导致柱面波 过早转变成球面波,辐射距离锐减.旁掰辐射出的无用声波在空间产生多次反射,如天花板、地板等，影响语言的清晰度。

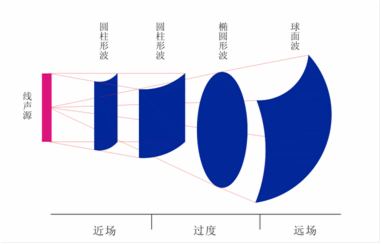

声波辐射形状变化

    目前国际上主流厂商，对声束产生的旁掰采用的技术手段更多的是抑制其出现，有通过物理方式或单元特殊定制的方式，也有通过电子DSP技术 来消除，效果各有不同，MBS多声束合成技术采用更合理的处理办法，因为从理论原理分析声束在形成主掰时是必定带来旁掰的，如通过抑制的方式消除旁掰，也会衰弱主掰的形成，MBS技术是在遵循理论原理的基础上，通过特殊的波导设计以及驱动器特殊处理，来达到将原来视为多余无用的旁掰合成到主掰声束上，从而消除旁掰来来的负面作用,同时增强主掰能量.

    主要特点:

    旁掰能量转移 到主掰上，汇集到预定收听区域，从而提升直达声及射程;

    2. 消除了垂直方向声波向空间自由辐射所带来的无用反射，如天花板、地板等建筑反射。对于建声环境比较差，混向时间过长的环境，都能获得非常清晰的声音再现;

传统二分频音箱 MBS 多声束合成技术音箱声波辐射示意

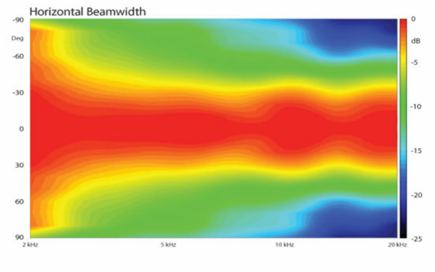

MBS高音声束图

    3. 减少啸叫的出现，无用的旁掰在空间传播容易引起梳妆效应，导致声场不均匀，更容易引起反馈啸叫产生，MBS多声束合成技术使声场更均匀，从而减少啸叫的出现。

    二、产品技术功能与参数

    1 、 CS-855C 产品特点：

    线性音柱,全部采用定做喇叭单元 ,高音单元是通过特殊材料处理,减少高频间的有害干涉,提升高频辐射距离，4个4寸中低音单元以线性结构排列,通过耦合技术以柱面波的形式辐射声波,使声场覆盖更均匀,人声清晰、干净，灵敏度、辐射距离远，配有多功能安装支架，使安装灵活方便，可壁挂装、吊装、多台叠装、支撑安装，特别适用于多功能厅、会议室、宗教场所等。

CS-855C技术参数：

    频率响应 100Hz～20KHz

    单元数量低音4〞×4

    高音钕磁1〞×4

    标准阻抗 8Ω

    长时间承受功率 150W

    峰值功率 300W

    灵敏度 93dB(1W/1m)

    最大声压级 117dB

    辐射角 120H×60V度

    音箱尺寸 495×135×175mm(H×W×D)

    输入接口凤凰头4J

    重量 5.5kg

2 、 CS-1065C 产品特点：

    线性音柱,全部采用定做喇叭单元,高音单元是通过特殊材料处理,减少高频间的有害干涉，提升高频辐射距离。6个4寸中低音单元以线性结构排列,通过耦合技术以柱面波的形式辐射声波,使声场覆盖更均匀，人声清晰、干净，灵敏度、辐射距离远，配有多功能安装支架，使安装灵活方便，可壁挂、吊装、多台叠装、支撑安装，特别适用于多功能厅、会议室、宗教场所等。

    CS-1065C技术参数：

    频率响应 90Hz～20KHz

    单元数量低音4〞×6

    高音钕磁1〞×4

    标准阻抗 8Ω

    长时间承受功率 200W

    峰值功率 400W

    灵敏度 95dB(1W/1m)

    最大声压级 121dB

    辐射角 120H×60V度

    音箱尺寸 680×135×175mm(H×W×D)

    输入接口凤凰头4J

    重量 8.7kg

    3 、低频补声配套低音音箱 CS-SUB12

产品特点：

    CS-SUB12搭配12寸定做单元，以小箱体结构设计，倒相箱结构，增强低频下限，低频力度强劲、饱满。配合CS-635C/CS-1065C使用，增加音乐的节奏感，动态突出，效果更加震撼;提升语音饱满度，满足听音的舒适度与层次感。应用多功能厅、报告厅、展览展示场所、会议室、娱乐会所等场合。

    技术参数：

    频率响应 55～150Hz

    单元数量 12寸超低音×1

    标准阻抗 8Ω

    长时间承受功率 500W

    峰值功率 1000W

    灵敏度 100dB(1W/1m)

    最大声压级 127dB

    安装点支撑孔1个

    音箱尺寸 450x380x447mm(H×W×D)

    输入接口 2xNeutrik NL4

    重量 25kg
